申请日2006.10.10
公开(公告)日2007.10.10
IPC分类号B01D29/15
摘要
本实用新型公开了一种钛白粉污水处理器，有壳体，壳体上设有进料口，壳体下部设有滤饼出口，壳体上设有空气入口，壳体内装过滤装置，过滤装置有中心管，中心管外套装外管，外管上设置进水孔，外管上端位于中心管上端的下方，外管的下端封闭且位于中心管下端的下方，外管的外周设置滤布，中心管与壳体上的滤液出口相通。本实用新型结构合理，过滤性能好，过滤效率高，无污染，处理钛白粉污水效果好，操作简单方便。
权利要求书
1、一种钛白粉污水处理器，其特征是：有壳体，壳体上设有进料 口，壳体下部设有滤饼出口，壳体上设有空气入口，壳体内装过滤装 置，过滤装置有中心管，中心管外套装外管，外管上设置进水孔，外 管上端位于中心管上端的下方，外管的下端封闭且位于中心管下端的 下方，外管的外周设置滤布，在外管与滤布之间设置海绵层，中心管 与壳体上的滤液出口相通。
2、根据权利要求1所述的钛白粉污水处理器，其特征是：外管表 面呈凹凸形式。
3、根据权利要求2所述的钛白粉污水处理器，其特征是：外管有 一大管，大管上设置多个与大管耳突式连接的小管。
4、根据权利要求1、2或3所述的钛白粉污水处理器，其特征是： 外管上间隔设置多个进水孔，上、下进水孔之间设置水流导向槽。
5、根据权利要求1、2或3所述的钛白粉污水处理器，其特征是： 中心管通过连接管与壳体上的滤液出口相通。
6、根据权利要求1、2或3所述的钛白粉污水处理器，其特征是： 壳体上设有排净口。
7、根据权利要求1、2或3所述的钛白粉污水处理器，其特征是： 在过滤装置下端设置配重块。
说明书
钛白粉污水处理器
技术领域：
本实用新型涉及一种过滤净化装置。
背景技术：
现有的化工、医药、食品、造纸等行业使用的过滤装置，由于结 构等原因，过滤性能不理想，有的还操作复杂、污染大，钛白粉污水 的净化始终没有理想的净化装置。
发明内容：
本实用新型的目的在于提供一种结构合理，处理钛白粉污水效果 好的钛白粉污水处理器。
本实用新型的技术解决方案是：

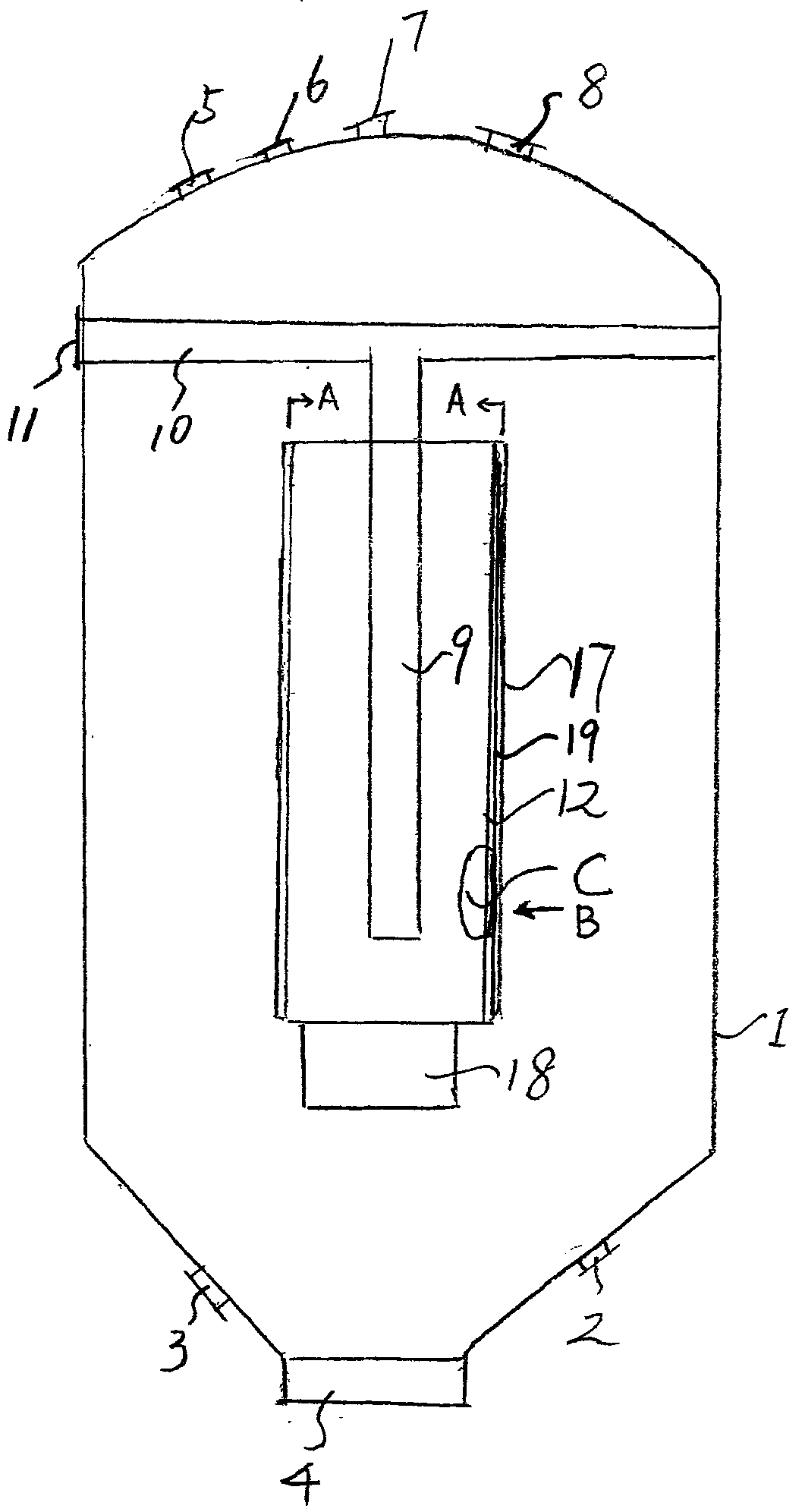

一种钛白粉污水处理器，其特征是：有壳体，壳体上设有进料 口，壳体下部设有滤饼出口，壳体上设有空气入口，壳体内装过滤装 置，过滤装置有中心管，中心管外套装外管，外管上设置进水孔，外 管上端位于中心管上端的下方，外管的下端封闭且位于中心管下端的 下方，外管的外周设置滤布，在外管与滤布之间设置海绵层，中心管 与壳体上的滤液出口相通。
外管表面呈凹凸形式。外管有一大管，大管上设置多个与大管耳 突式连接的小管。外管上间隔设置多个进水孔，上、下进水孔之间设 置水流导向槽。中心管通过连接管与壳体上的滤液出口相通。壳体上 设有排净口。在过滤装置下端设置配重块。
本实用新型结构合理，过滤性能好，过滤效率高，无污染，处理 钛白粉污水效果好，操作简单方便。
