申请日2006.10.13
公开(公告)日2007.10.31
IPC分类号C02F1/30; C02F1/32
摘要
本实用新型公开了一种高效光催化处理污水、废水的装置。它是设置在支架上的旋转轴与电机连接，该旋转轴上设置旋转叶片，该旋转叶片上附载光催化纳米材料;在所述的旋转叶片上方设置光源。本实用新型可以最大程度地降低光催化纳米(复合)材料的团聚现象，提高其光催化降解性能;不需要对光催化纳米材料进行回收，可避免因回收纳米材料而进行额外的设备和技术的投入;可避免因纳米材料回收不完全对水质所造成的二次污染。
权利要求书

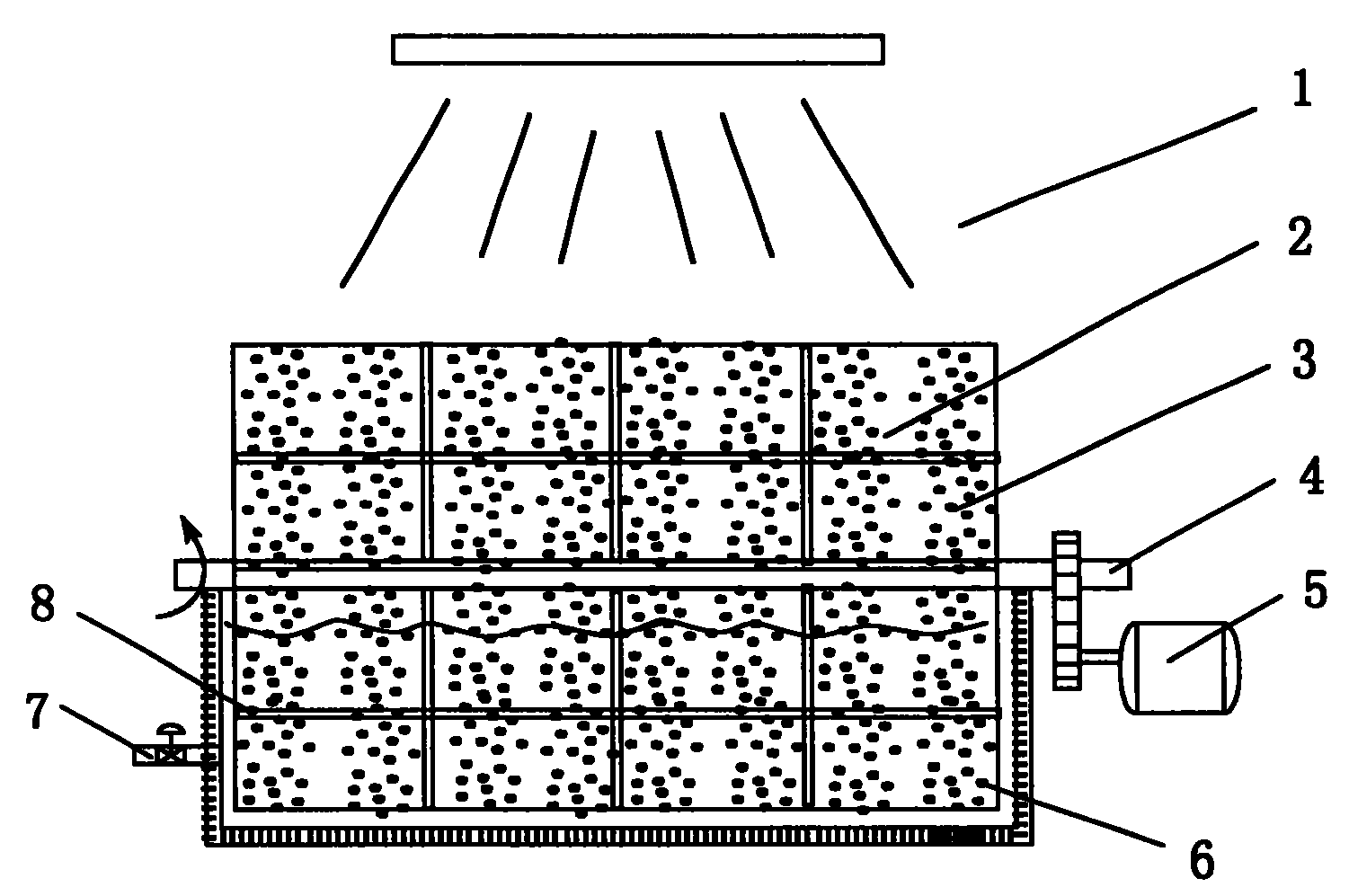

1、一种高效光催化处理污水、废水的装置，其特征在于：设置在支架上的旋转轴 [4]与电机[5]连接，该旋转轴[4]上设置旋转叶片[3]，该旋转叶片[3]上附载光催化纳米 材料[2];在所述的旋转叶片[3]上方设置光源[1]。
2、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：光源 [1]为太阳光或功率为100W～800W的紫外线光灯。
3、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：旋转 叶片[3]为四张或六张叶片。
4、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：旋转 叶片[3]的长度与废水池[6]的跨度成正比，叶片间使用3～5根同种材质的梁结构。
5、根据权利要求1、3或4所述的高效光催化处理污水、废水的装置，其特征在 于：旋转叶片[3]为不锈钢、聚胺酯、聚四氟乙烯或钢化玻璃的材料构成。
6、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：旋转 轴[4]的直径为100mm～1000mm，材质为不锈钢、聚胺酯、聚四氟乙烯或钢化玻璃。
7、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：光催 化纳米材料[2]为纳米TiO2、SiO2、ZnO、Cr2O3或CdS光催化材料，以及这些纳米光 催化材料之间的复合材料。
8、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：废水 池[6]的两个侧壁作为支架。
9、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：废水 池[6]的侧壁下端设置排水口[7]。
10、根据权利要求1所述的高效光催化处理污水、废水的装置，其特征在于：电 机[5]的转速为10转/分钟～290转/分钟，采用差速齿轮组合进行调整，或者采用变频电 机。
说明书
高效光催化处理污水、废水的装置
一 技术领域
本实用新型属于水处理装置，特别是一种利用具有高效光催化作用的纳米材料或 纳米复合材料对污水、废水进行净化处理的装置。
二 背景技术
运用纳米材料高效的催化性能处理废水是纳米材料应用研究最早的领域之一，与 其他水处理技术相比，它具有很多优点。不像絮凝法那样需要耗材(如水处理剂等)， 不会像活性炭吸附处理那样存在因焚烧而产生的二次污染，也不会像生物法(如白腐 菌)那样对环境的严格要求和对污染物处理的选择性。但是，这种技术由于没有成熟 的光催化水处理设备，因而很难实现工业化。
目前的治理手段多采用将纳米粉体直接分散到废水中的方法，利用粉体颗粒的光 催化作用使废水中的有害成分分解成为无害物质，达到治理废水的目的。对于处理结 束后，其中的光催化纳米材料的回收多采用膜过滤的方法。而膜的使用由进一步增加 了废水处理的成本。
总之，采用这种传统的方式存在多种弊端：(1)纳米材料直接分散到废水中，颗 粒间容易发生团聚的现象，纳米材料的功效无法充分发挥，效率低;(2)纳米材料颗 粒细微很难回收，为了回收价格昂贵的纳米材料，必须需要投入大量资金建立回收设 备，造价高;(3)某些遗留而无法回收纳米材料容易给水质造成新的污染。
三 实用新型内容
本实用新型的目的在于提供一种能够解决纳米光催化材料在废水、污水的处理过 程中的团聚、光催化降解性能不高和纳米颗粒难以回收的问题，实现长期循环使用， 避免二次污染的现象，并最终提高纳米光催化材料对废水或污水中污染物的光催化降 解效率的高效光催化处理污水、废水的装置。
实现本实用新型目的的技术解决方案：一种高效光催化处理污水、废水的装置， 设置在支架上的旋转轴与电机连接，该旋转轴上设置旋转叶片，该旋转叶片上附载光 催化纳米材料;在所述的旋转叶片上方设置光源。
本实用新型高效光催化处理污水、废水的装置的光源为太阳光或功率为 100W～800W的紫外线光灯。
本实用新型高效光催化处理污水、废水的装置的旋转叶片为四张或六张叶片。
本实用新型高效光催化处理污水、废水的装置的旋转叶片的长度与废水池的跨度 成正比，叶片间使用3～5根同种材质的梁结构。
本实用新型高效光催化处理污水、废水的装置的旋转叶片为不锈钢、聚胺酯、聚 四氟乙烯或钢化玻璃的材料构成。
本实用新型高效光催化处理污水、废水的装置的旋转轴的直径为 100mm～1000mm，材质为不锈钢、聚胺酯、聚四氟乙烯或钢化玻璃。
本实用新型高效光催化处理污水、废水的装置的光催化纳米材料为纳米TiO2、 SiO2、ZnO、Cr2O3或CdS光催化材料，以及这些纳米光催化材料之间的复合材料。
本实用新型高效光催化处理污水、废水的装置的废水池的两个侧壁作为支架。
本实用新型高效光催化处理污水、废水的装置的废水池的侧壁下端设置排水口。
本实用新型高效光催化处理污水、废水的装置的电机的转速为10转/分钟～290转/ 分钟，采用差速齿轮组合进行调整，或者采用变频电机。
本发明与现有技术相比，其显著优点是：(1)可最大程度地降低光催化纳米(复 合)材料的团聚现象，提高其光催化降解性能;(2)不需要对光催化纳米材料进行回 收，可避免因回收纳米材料而进行额外的设备和技术的投入;(3)可避免因纳米材料 回收不完全对水质所造成的二次污染。
