申请日2006.10.16
公开(公告)日2008.02.06
IPC分类号E03C1/23; E03C1/12
摘要
本实用新型提供一种装置，该装置能对生活废水实时分流，分流后的相对清洁的部分废水再利用，同时也可以用于工业废水的分流再利用。本实用新型解决其技术问题所采用的技术方案是：在水池的下方安装一分流阀，在分流阀进水口处安装一光电传感器，利用光电传感器检测废水的浑浊度，光敏电阻产生的电信号经控制电路处理后驱动电磁铁，电磁铁带动分流阀中的阀芯运动，使废水的流向根据其混浊度发生改变，废水中污染严重的部分直接流入下水道，而相对清洁的部分流入容器备用。
权利要求书

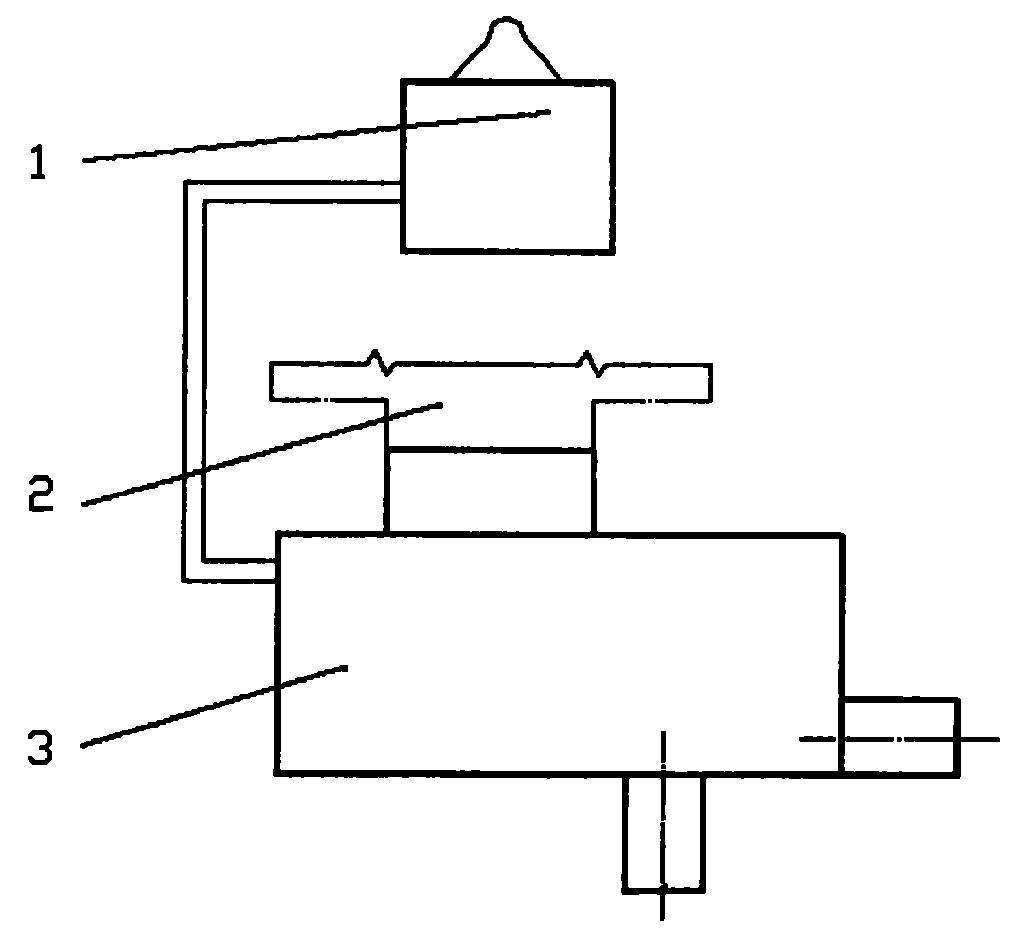

1.一种生活废水分流装置，主要由分流阀和控制盒两部分组成，其特征 在于分流阀安装在水池的下方，与水池的下水接头相连结，控制盒悬挂在水池 上方的墙壁上，分流阀与控制盒之间有导线联接。
2.根据权利要求1所述的一种生活废水分流装置，其特征在于分流阀进 水口处安装一玻璃管，玻璃管两侧安装第一套管和第二套管，在第一套管内装 一发光二极管，第二套管内装一光敏电阻;分流阀壳体内装一金属球形阀芯。
说明书
生活废水分流装置
(一)技术领域
本实用新型涉及一种生活废水分流装置，尤其是能实时分流生活废水， 分流后废水中相对清洁的部分再用于生活的其他方面，以达到节约水资源的 目的。该装置亦可用于工业废水的分流。
(二)背景技术
在家庭日常的洗刷过程中会产生大量的废水，如果把这些废水用于冲厕 或者他用，使废水重复使用，会节约大量新鲜自来水。为了使废水能够再次 使用，所收集的应是废水中相对清洁的部分，也就是有选择的收集废水。已 有的生活废水分流技术是把洗涤后的废水引入一容器，当容器中的废水达到 一定水位后，光电传感器检测废水的混浊度，以决定是把废水放掉还是截流再 利用，这种方法实现了废水的分流再利用，但是存在着性能上的不足，即当 一次用水量较少，达不到检侧水位时，光电传感器不能及时做出判断，后面 来的废水就会和这部分废水混合，使废水利用率下降。
(三)发明内容
为了能充分利用废水中相对清洁的部分，本实用新型提供一种装置，该装 置能对生活废水进行实时检测分流，分流后相对清洁的部分废水再利用。
本实用新型解决其技术问题所采用的技术方案是：在水池的下方安装一 分流阀，在分流阀进水口处安装一光电传感器，利用光电传感器实时检测废 水的混浊度，光电传感器产生的电信号经控制电路处理后驱动电磁铁，电磁 铁带动分流阀中的阀芯运动，使废水的流向发生改变，废水中污染严重的部 分直接流入下水道，而相对清洁的部分流入容器备用。
本实用新型的有益效果是，可以对日常生活中洗刷所产生的废水进行实 时检测分流，达到废水的充分再利用。
