申请日2006.10.18
公开(公告)日2007.11.21
IPC分类号A61B8/00; A61B17/225; A61N7/00
摘要
一种高强度聚焦超声治疗系统的水处理设备，解决了水压难以控制、脱气不充分、水温不恒定及各阀门人工控制的问题。该设备主要用水管部件将脱气机(1)、水泵(2)、压力罐(3)、恒温机(4)、缓冲箱(5)、过滤器(6)、进水电磁阀(7)、循环电磁阀(8)、出水电磁阀(9)、脱气机电磁阀(10)、第一压力传感器(11)、温度传感器(12)和第二压力传感器(13)连接组合并形成一个循环回路，各传感器输出与控制电路连接。其中各电磁阀、水泵(2)和恒温机(4)的启动与停止由控制电路控制，该设备实现了手术要求的脱气效果、恒温效果、压力范围和电气自动化控制，并对水路中压力、温度实时测量。
权利要求书
1.一种高强度聚焦超声治疗系统的水处理设备，主要用水管部件将脱气机(1)、水泵(2)、 恒温机(4)、缓冲箱(5)、过滤器(6)、进水电磁阀(7)和出水电磁阀(9)连接组合，其特征是，水 泵(2)出水口管路上连接压力罐(3);在循环水路中安装第一压力传感器(11)和温度传感器(12)， 在脱气机(1)上安装第二压力传感器(13)，这三个传感器的输出与控制电路连接;缓冲箱(5)出 水口接到一个三通的一个管口，该三通的另外两个管口通过水管分别接到循环电磁阀(8)的入 水口和出水电磁阀(9)的入水口，循环电磁阀(8)的出水口连接到另一个三通的一个管口，该三 通的另外两个管口分别接脱气机电磁阀(10)的进水口和进水电磁阀(7)的出水口，脱气机电磁 阀(10)的出水口接脱气机(1)的入水口，各电磁阀的开启、关闭由控制电路控制。
说明书
一种高强度聚焦超声治疗系统的水处理设备
技术领域
本实用新型属于医用超声治疗仪器领域，特别涉及到高强度聚焦超声治疗技术和医用B 型超声检测技术。
背景技术
目前常用的高强度聚焦超声治疗系统的水处理设备各阀门由人工控制;采用一次脱气方 法，为达到一定脱气效果，对脱气机设备脱气能力要求很高;水经过一次恒温处理，很难达 到规定范围;水处理设备缺少稳压设备，水压难以控制，导致手术时水流速不恒定，水位难 以控制。
发明内容
现有技术中存在的问题：
水压难以控制、脱气不充分、水温不恒定及各阀门人工控制。
本实用新型的技术方案：

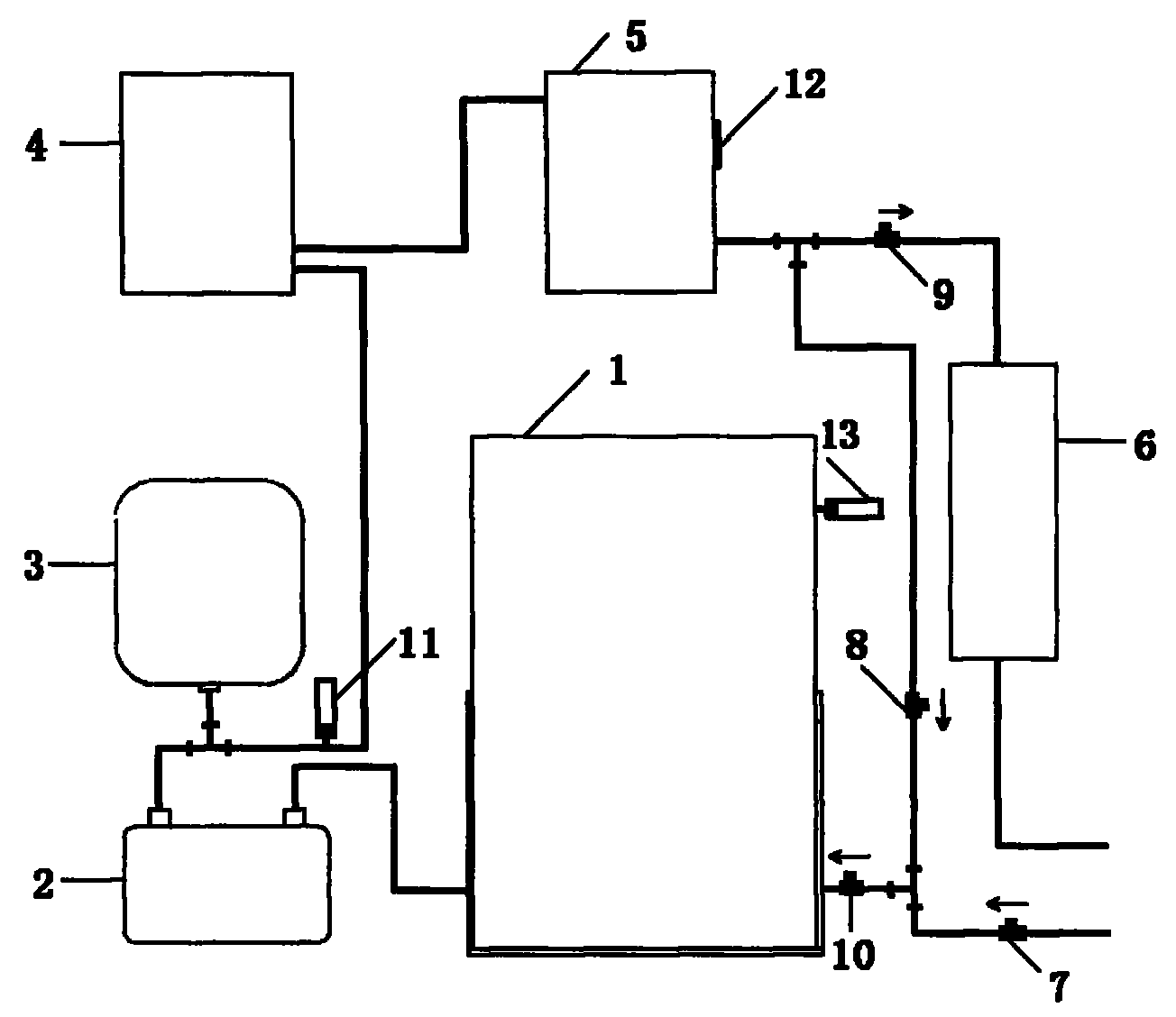

一种高强度聚焦超声治疗系统的水处理设备，该设备是用水管件将真空脱气机、水泵、 压力罐、四个电磁阀、两个压力传感器、恒温机、缓冲箱、过滤器和温度传感器连接起来， 形成一个循环水路。
其循环水路中的水泵出水口管路上连接压力罐;在循环水路中安装第一压力传感器和温 度传感器，在脱气机上安装第二压力传感器，这三个传感器的输出与控制电路连接;缓冲箱 出水口接到一个三通的一个口，该三通的另外两个口通过水管分别接到循环电磁阀的入水口 和出水电磁阀的入水口，循环电磁阀的出水口连接到另一个三通的一个口，该三通的另外两 个口分别接脱气机电磁阀的进水口和进水电磁阀的出水口，脱气机电磁阀的出水口接脱气机 的入水口，各电磁阀的开启、关闭由控制电路控制。
有益效果：
一种高强度聚焦超声治疗系统的水处理设备实现了手术要求的脱气效果、恒温效果、压 力范围和自动化控制，并对水路中压力、温度实时测量。该设备采用循环脱气、恒温处理可 以使处理后的水空气含量小、温度恒定，超声在这种水中不易发生空化效应，水温恒定且接 近人体温度可以使患者治疗环境最为舒适，这个温度也有利于脱气机脱水;压力传感器、控 制电路及电磁阀组成的压力控制方式，使进水和循环的切换、水泵的启动和停止实现自动控 制，循环中水路压力始终保持在规定范围;系统实时检测温度、压力状况，便于医生、护士 监控。
工作原理：
