申请日2006.10.18
公开(公告)日2007.10.24
IPC分类号E03C1/12; E03D1/24
摘要

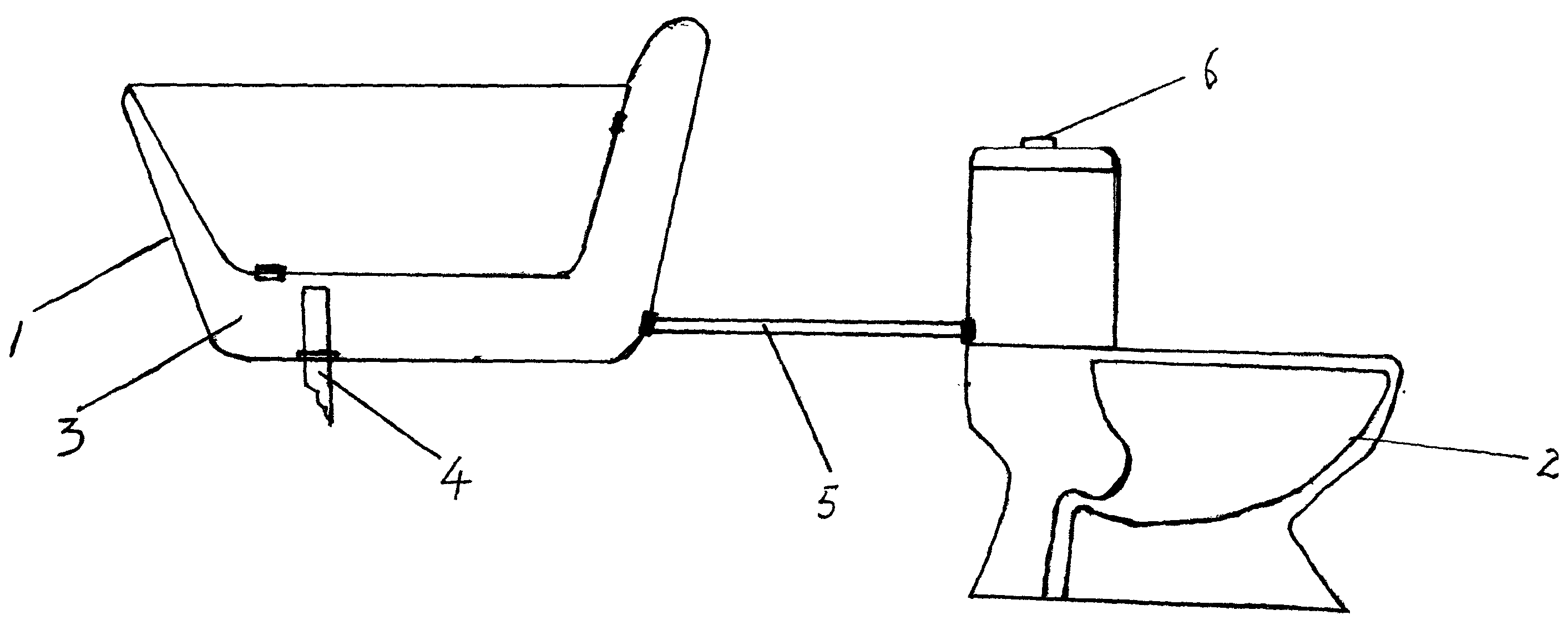

本实用新型涉及一种利用浴缸废水冲洗的抽水马桶，它由浴缸，、抽水马桶、浴缸夹层、拦水管口、管道、抽水马桶按钮连接而成，其特征是浴缸和抽水马桶用管道相连接，浴缸夹层设在浴缸的底部，拦水管口设在浴缸夹层上，抽水马桶按钮设在抽水马桶上。它不仅起到卫生的作用还节约大量的水资源。
权利要求书
1.一种利用废水的抽水马桶，它由浴缸，、抽水马桶、浴缸夹层、拦水管口、管 道、抽水马桶按钮连接而成，其特征是浴缸和抽水马桶用管道相连接，浴缸夹层 设在浴缸的底部，拦水管口设在浴缸夹层上，抽水马桶按钮设在抽水马桶上。
2根据权利要求1所述的一种利用废水的抽水马桶，其特征是所述的拦水管口为 浴缸的出水管口，但它的管口位置在浴缸夹层的最高处，以达到让浴缸夹层保持 一定的水量来冲洗抽水马桶。
说明书
一种利用废水的抽水马桶
所属技术领域
本实用新型涉及一种利用浴缸废水冲洗的抽水马桶。
背景技术
目前，公知的抽水马桶的品种很多，其款式也非常新颖，但它们都有一个共 同的短点就是浪费水很多，中国是个水资源短少的国家，所以节约水资源非常重 要。但它们都有一个共同的短点就是浪费水很多，中国是个水资源短少的国家， 所以节约水资源非常重要。
发明内容
为了克服现有的抽水马桶浪费水很多的不足，本实用新型提供一种利用废水的抽水马桶，它不仅起到卫生的作用还节约大量的水资源。
本实用新型解决其技术问题所采用的技术方案是：将浴缸设计成夹层，内可 贮藏大量洗澡后的废水，再将浴缸夹层用管道与抽水马桶连接，在浴缸的废水出 水口设一拦水管口，浴缸的水平位置高度比平时稍微高一点，以便浴缸夹层的水 能流入抽水马桶内，使用时跟平时使用抽水马桶一样，安动抽水马桶按钮浴缸废 水即可通过抽水马桶的贮藏室冲洗抽水马桶的目的。将浴缸设计成夹层，内可贮 藏大量洗澡后的废水，再将浴缸夹层用管道与抽水马桶连接，在浴缸的废水出水 口设一拦水管口，浴缸的水平位置高度比平时稍微高一点，以便浴缸夹层的水能 流入抽水马桶内，使用时跟平时使用抽水马桶一样，安动抽水马桶按钮浴缸废水 即可通过抽水马桶的贮藏室冲洗抽水马桶的目的。
所述的拦水管口为浴缸的出水管口，但它的管口位置在浴缸夹层的最高处， 以达到让浴缸夹层保持一定的水量来冲洗抽水马桶。
本实用新型的有益效果是，不仅起到卫生的作用还节约大量的水资源，由于 结构简单，使用方便，值得推广。
