申请日2006.10.19
公开(公告)日2009.06.17
IPC分类号C02F9/14; C02F3/32; C02F1/78; C02F1/52
摘要
本发明涉及一种适应农村中各家各户的生活污水、农业生产污水、畜牧养殖污水等各类污水的处理系统，它包括依次连通的分离沉淀池、氧化处理池、过滤池和净化池，其中在氧化处理池中装有臭氧装置，在过滤池中装有不同粗细的沙粒。臭氧装置包括光伏电池、臭氧发生器和混合泵;光伏电池给臭氧发生器和混合泵供电，产生的臭氧在混合泵中对污水进行氧化循环处理，并经沙池过滤和用水生植物净化，使水质达到中水标准，便可排放或再利用。所以，本系统具有结构简单合理、投资少、使用成本低、便于管理和没有二次污染等优点，还可与环境美化建设融为一体。
权利要求书

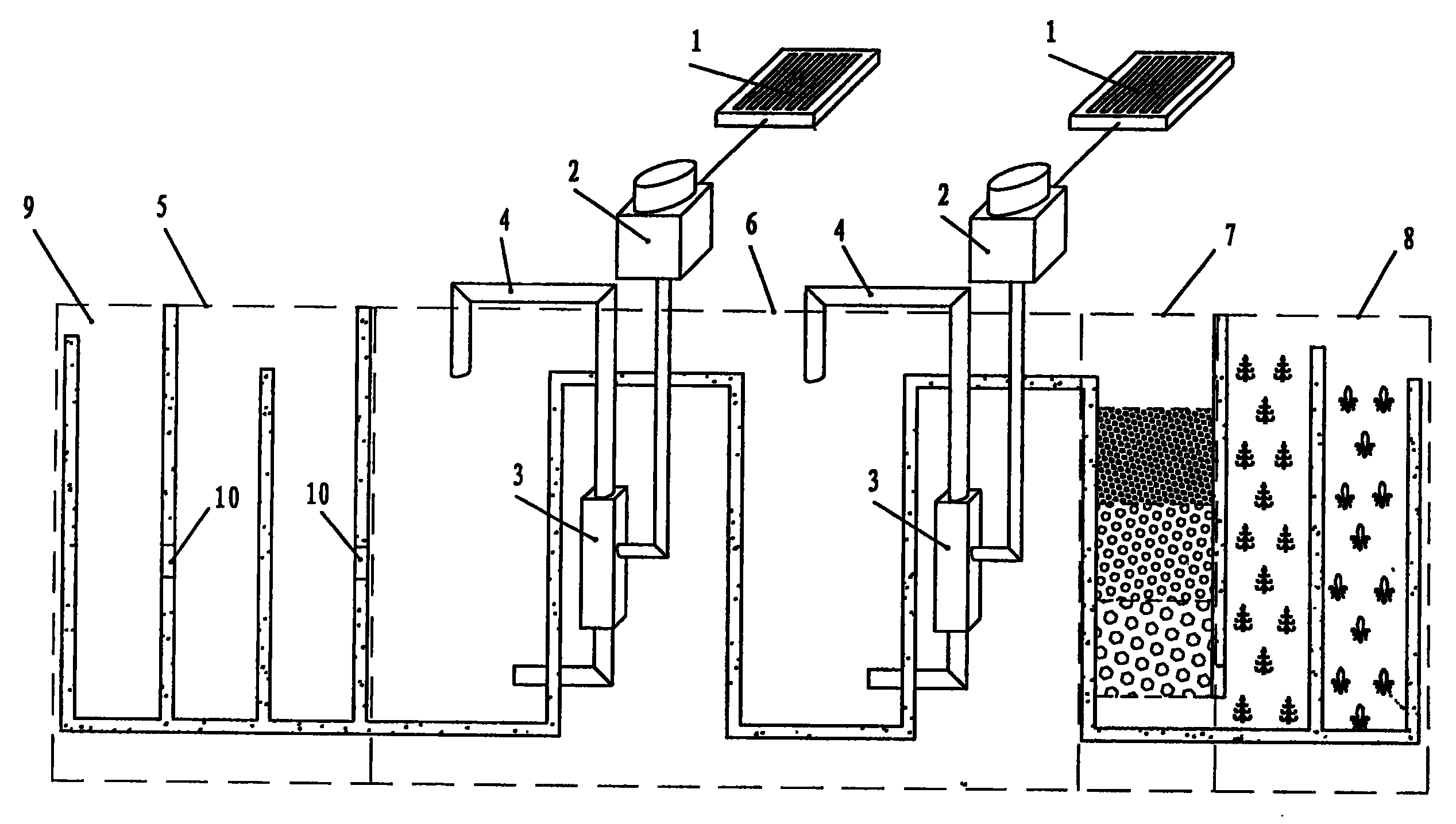

1、一种小型污水处理系统，包括依次连通的分离沉淀池(5)、氧化处理池 (6)、过滤池(7)和净化池(8)，其特征是在所述氧化处理池(6)中至少装有 一个臭氧装置，在所述过滤池(7)中装有不同粗细的沙粒，且自上而下按沙粒 从细到粗分层码放;所述臭氧装置包括光伏电池(1)、臭氧发生器(2)和混合 泵(3);通过支架安放在地面上或所述氧化处理池(6)上的所述光伏电池(1) 和所述臭氧发生器(2)、所述混合泵(3)电连通;所述臭氧发生器(2)通过管 道与所述混合泵(3)的臭氧入口连通，所述混合泵(3)的进水口通过管道与所 述氧化处理池(6)的下部连通，其出水口与弯管(4)连接，所述弯管(4)从 所述氧化处理池(6)的上部插入污水中;氧化处理过的污水从池的上部流入所 述过滤池(7)中。
2、根据权利要求1所述的小型污水处理系统，其特征是所述分离沉淀池(5) 的污水入口(9)设在池体一侧的上部，而出口(10)设在池体另一侧的中部; 或在所述分离沉淀池(5)内部用隔板分隔成多级，且每级的所述入口(9)设在 一隔板的上部，而所述出口(10)设在该级的另一隔板的中部。
3、根据权利要求1或2所述的小型污水处理系统，其特征是在所述净化池 (8)中栽种具有净化水质功能的水生植物。
4、根据权利要求3所述的小型污水处理系统，其特征是所述分离沉淀池(5)、 氧化处理池(6)、过滤池(7)和净化池(8)用砖混材料砌做或钢筋混凝土预制 成整体结构或分体结构。
说明书
小型污水处理系统
技术领域
本发明涉及一种污水处理系统，具体说是适应农村中各家各户的生活污水、 农业生产污水、畜牧养殖污水等各类污水的处理装置。
背景技术
水资源的匮乏在广大农村也是如此，农村的各类污水中也含有不少有害物 质，特别是洗浴污水中也含有一定量的有机化合物和重金属元素，随意流放会形 成对土壤、水源和居住环境的污染。当前，农村各家各户的各类污水基本上不进 行处理，随意倾倒、自然排放到天井、阴沟或农田中，虽然农村的污水远比城市 少，但随着生活水平的提高，广大农村各类污水的处理越来越引起人们的关注。 污水的处理方法和设备很多，让农民花费较多的投资，且持续处理费用较高的方 法显然不符合广大农村的民情，所以，至今仍缺乏既有效又经济，且便于在农村 中推广和应用的小型污水处理系统。
发明内容
本发明要解决的技术问题是提供结构简单合理，投资少，且长期持续处理费 用极低的一种小型污水处理系统。
本发明小型污水处理系统，包括依次连通的分离沉淀池、氧化处理池、过滤 池和净化池，其中在氧化处理池中至少装有一个臭氧装置，在过滤池中装有不同 粗细的沙粒，且自上而下按沙粒从细到粗分层码放;臭氧装置包括光伏电池、臭 氧发生器和混合泵;通过支架安放在地面上或氧化处理池上的光伏电池和臭氧发 生器、混合泵电连通，臭氧发生器通过管道与混合泵的臭氧入口连通，混合泵的 进水口通过管道与氧化处理池的下部连通，其出水口与弯管连接，弯管从氧化处 理池的上部插入污水中;氧化处理过的污水从池的上部流入过滤池中。
本发明小型污水处理系统，其中分离沉淀池的污水入口设在池体一侧的上 部，而出口设在池体另一侧的中部;或在分离沉淀池的内部用隔板分隔成多级， 且每级的入口设在一隔板的上部，而出口设在该级另一隔板的中部。
本发明小型污水处理系统，其中在净化池中栽种具有净化水质功能的水生植 物。
本发明小型污水处理系统，其中分离沉淀池、氧化处理池、过滤池和净化池 用砖混材料砌做或钢筋混凝土预制成整体结构或分体结构。
本发明小型污水处理系统利用廉价的太阳能作能源，常用的氧化能力最强的 臭氧分解水中的有机物，促进溶在水中的重金属离子氧化和沉淀，杀灭有害微生 物，降低水中的SS值、COD值和水的浊度，同时具有除臭、脱色功能，使水得到 净化。最后在经过滤处理后的净化池内栽种或培育净化能力较强的水生植物，如 荷兰芥、浮萍、菖蒲、睡莲、水葫芦和紫花地丁等，使水质进一步得到净化，达 到中水标准，便可排放或再利用。所以，本系统具有结构简单合理、投资少、使 用成本低、便于管理和没有二次污染等优点，还可与环境美化建设融为一体。
