申请日2006.10.16
公开(公告)日2007.11.07
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型为环保型生活污水处理设备，其特征是：包括分解罐(1)、反应罐、过滤罐(4)、过滤池(5);所述的分解罐、反应罐、过滤罐、过滤池之间按顺序经管道相连，所述的分解罐的另一处与排污管(11)相连。所述的分解罐(1)、反应罐、过滤罐(4)上的顶盖是可拆卸的，在顶盖与罐之间用密封垫密封，在所述的各顶盖上均具有观察孔道(12)。所述的反应罐为多个，所述的各反应罐(2、3)之间经管道相连。本实用新型除了能从根本上解决上述污水污染及旧式化粪池污染的问题外，还能将污水净化后加以循环使用。处理后的水达到国家二级水标准，可作为中水使用，节约大量水资源。本实用新型适于住宅楼、别墅、公厕等的污水、化粪装置采用。
权利要求书

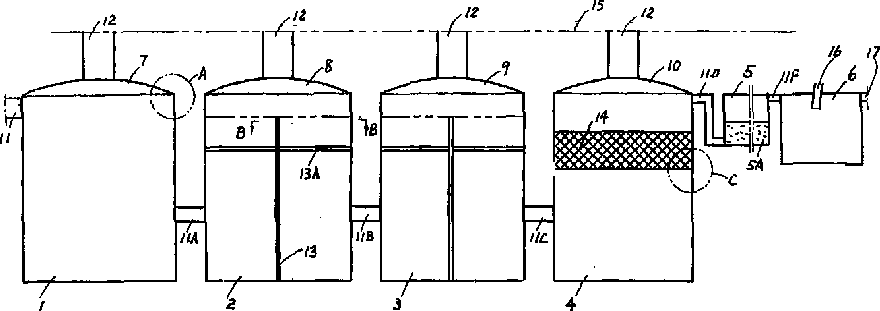

1.环保型生活污水处理设备，其特征是：包括分解罐(1)、消化罐、过滤罐(4)、 过滤池(5);在所述的分解罐、消化罐、过滤罐、过滤池之间，按顺序经管道相连; 所述的分解罐的另一处与排污管(11)相连。
2.根据权利要求1所述的环保型生活污水处理设备，其特征是：所述的分解罐(1)、 消化罐、过滤罐(4)上的顶盖是可拆卸的，在顶盖与罐之间用密封垫密封，在所述 的各顶盖上均具有观察孔道(12)。
3.根据权利要求1所述的环保型生活污水处理设备，其特征是：所述的消化罐为多个， 所述的各消化罐之间经管道相连。
4.根据权利要求1或3所述的环保型生活污水处理设备，其特征是：还包括蓄水池(6)， 所述的蓄水池(6)的一端与所述的过滤池(5)相连。
5.根据权利要求4所述的环保型生活污水处理设备，其特征是：在所述的消化罐中具 有隔板(13)和支撑杆(13A)。
6.根据权利要求4所述的环保型生活污水处理设备，其特征是：所述的过滤罐(4)中 具有过滤层(14)。
7.根据权利要求6所述的环保型生活污水处理设备，其特征是：所述的过滤层(14) 为碎石块;所述的过滤层(14)是放在支撑网(14A)上的。
8.根据权利要求4所述的环保型生活污水处理设备，其特征是：所述的各罐、顶盖和 罐中的隔板(13)，支撑杆(13A)、支撑网(14A)均由聚乙烯制成。
说明书
环保型生活污水处理设备
技术领域
本实用新型涉及一种污水处理装置，特别是环保型生活污水处理设备。
背景技术
近年来，随着经济建设的发展，人民生活水平显著提高，对于物质文明的需求也逐步提 高，例如，迫切需要解决的城市污水的处理问题。居民从以前的平房搬到楼房，人口相 对集中，同时也带来生活污水(包括粪水)的处理问题。以前城市公厕或平房而厕所粪 水主要靠人工经常清淘，或用化粪池来处理;城市的污水主要是流入下水道送入河水中。 随着城市人口不断的集中，污水大量流入河水中，使河水的水质变坏，无法饮用;水中 的生物死亡，两岸居民也处于恶劣的环境污染之中。上述问题是目前中国广大地区较为 普遍存在的问题。城市污水最好全部送到污水处理场进行处理，但近期尚难以做到。目 前的状况是城市化粪池的大量粪水仍需定期用泵抽出送走，城市的大量污水还是流入河 水中，靠自然消化，而污水的化学结构还不能从本质上改变，大量污水也未能加以利用。 污水横流，既污染环境，也浪费水资源。在中国水源相对匮乏的情况下，如何将生活污 水处理后加以利用，以节约水资源，改善环境卫生，是走经济建设发展、生活水平提高 的可持续发展道路所必须解决的重要问题之一。
实用新型内容
本实用新型的目的是提供一种环保型生活污水处理设备。它除了能从根本上解决上述的 污水污染的问题;还能将污水净化后加以循环使用。本实用新型具有分解吸收有机物的 能力，可一次性将污水粪水处理达到国家二级水标准。处理后的水可作为中水，循环使 用，节约大量水资源。
本实用新型的目的是按如下的技术方案实现的。
本实用新型为环保型生活污水处理设备，其特征是：包括分解罐、消化罐、过滤罐、过 滤池;所述的分解罐、消化罐、过滤罐、过滤池之间按顺序经管道相连，在所述的分解 罐的另一处与排污管相连。
所述的分解罐、消化罐、过滤罐上的顶盖是可拆卸的，在顶盖与罐之间用密封垫密封， 在所述的各顶盖上均具有观察孔道。
所述的消化罐可为一个或多个，各所述的各消化罐之间经管道相连。
还可包括蓄水池，所述的蓄水池的一端与所述的过滤池相连。
在所述的消化罐中具有隔板和支撑杆。
在所述的过滤罐中具有过滤层。
所述的过滤层为碎石块;所述的过滤层是放在支撑网上的。
所述的各分解罐、消化罐、过滤罐、顶盖和各罐中的隔板，支撑杆、支撑网，均由聚乙 烯制成，其耐酸、耐碱、硬度高、强度高，寿命长。
本实用新型环保型生活污水处理设备是用生物方法处理生活污水粪水的设备，通过用生 物菌分解和多级反应过滤的方法将生活污水处理，可一次性的将生活污水处理达到国家 二级水标准。本实用新型采用分解罐、消化罐、过滤罐的组合，在分解罐内放入生物菌 和在消化罐内放置阻流隔板，以延长分解和消化反应的时间，使其反应充分。在安装完 毕后，在分解罐中一次性投入厌氧生物菌，通过生物菌的自行繁殖，使其一直具有分解 作用，以后无需再行投入生物菌。当使用时，使从住宅楼流下的污水粪水在分解罐中进 行厌氧分解;然后经各消化罐进行阻流消化，通过流经多级阻流的隔板，以延长生物分 解和转化时间，使污水粪水充分转化;再经过滤罐的过滤，变为可使用的二级水，达到 环保效果。在过滤罐外部下游还设有过滤池，使从过滤罐中排出来的水再经一次过滤， 达到无色、无味、透明，便于使用。
综上所述，本实用新型除了能从根本上解决上述污水污染及旧式化粪池污染的问题外; 还能将污水净化后加以循环使用。本实用新型具有分解吸收有机物的能力，可一次性将 污水粪水处理达到国家二级水标准。处理后的水可作为中水，循环使用，节约大量水资 源。
本实用新型适于住宅楼、别墅、公厕等的污水、化粪装置采用。
