申请日2006.10.17
公开(公告)日2007.12.05
IPC分类号C02F1/461; C02F1/463; C02F1/465
摘要
本实用新型公开了一种方便布水的污水处理电解槽，它包括电解槽槽体，安装在槽体内的电解极板组，位于电解极板组下方且设置在电解槽槽体侧壁上的进水口，设置在电解槽槽体尾端的出水口，所述进水口呈扁矩形设置，扁矩形的宽度大于电解极板宽度的1/2且小于或等于电解极板的宽度;扁矩形的进水口使水流平稳，不需要布水器即可满足极板组的要求，改变了传统利用圆管进水并采用布水器的布水方式，结构简单、维护方便，并便于多级电解槽串联使用。
权利要求书

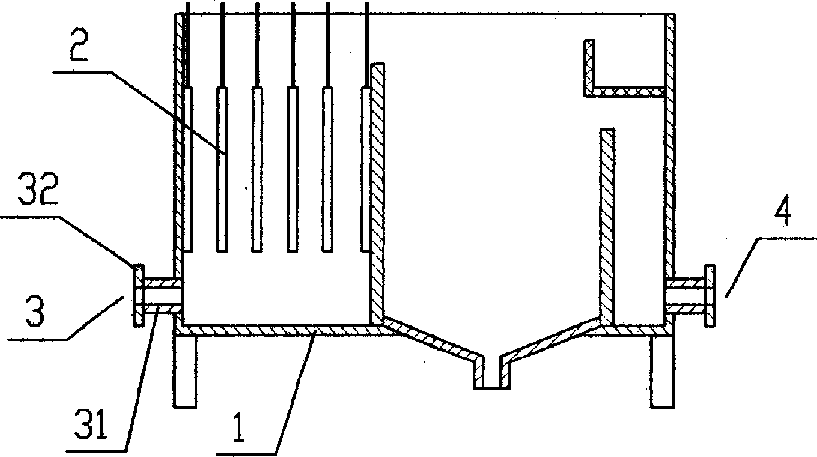

1.方便布水的污水处理电解槽，包括电解槽槽体(1)，安装在槽体内的 电解极板组(2)，位于电解极板组(2)下方且设置在电解槽槽体(1)侧壁上 的进水口(3)，设置在电解槽槽体(1)尾端的出水口(4)，其特征是：所述 进水口(3)呈扁矩形设置，扁矩形的宽度大于电解极板宽度的1/2且小于或等 于电解极板的宽度。
2.如权利要求1所述的方便布水的污水处理电解槽，其特征是：所述进水 口(3)包括与电解槽体(1)固定连接的扁矩形管(31)，所述扁矩形管(31) 的外端固定连接有矩形法兰(32)。
3.如权利要求1或2所述的方便布水的污水处理电解槽，其特征是：所述出 水口(4)也位于电解槽槽体(1)侧壁下方，其连接尺寸和进水口(3)的连接 尺寸相同。
说明书
方便布水的污水处理电解槽
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种方便布水的污水处理电 解槽。
背景技术
在污水处理过程中，普遍采用电气浮、电絮凝等电化学处理方法。传统的 设备是在电解槽内设置极板组，污水从电解槽外进入槽内，并从极板组的底部 穿过极板，利用电能来进行电化学反应。极板组的进水要求平稳、均匀，湍流 或水流速度不稳定，会造成流过极板组的水流发生过度的电化学反应而造成污 物附着在极板上，降低极板组的工作效率，或者造成流过极板组的水流发生的 电化学反应不足，污物不能被有效去除。
现有技术的进水口一般采用圆管进入到电解槽内，污水进入到电解槽后需 要扩散、变向，容易造成水流死角或湍流，使流过极板组的污水不均匀、不平 稳，这种结构形式工作效率极低;针对上述技术问题，工程技术人员在电解槽 的极板组的下方设置布水器，布水器是位于极板组下方的管壁上设有小孔的金 属管，这种结构形式解决了上述技术问题，但阻碍了污水的流动，长时间工作 后布水孔甚至会堵塞，并且清洗极为困难。
发明内容
本实用新型所要解决的技术问题是提供一种结构简单、布水均匀的方便布 水的污水处理电解槽。
为实现上述目的，本实用新型的技术方案是：方便布水的污水处理电解槽， 包括电解槽槽体，安装在槽体内的电解极板组，位于电解极板组下方且设置在 电解槽槽体侧壁上的进水口，设置在电解槽槽体尾端的出水口，所述进水口呈 扁矩形设置，扁矩形的宽度大于电解极板宽度的1/2且小于或等于电解极板的宽 度。
作为一种改进，所述进水口包括与电解槽体固定连接的扁矩形管，所述扁 矩形管的外端固定连接有矩形法兰。
作为一种进一步的改进，所述出水口也位于电解槽槽体侧壁下方，其连接 尺寸和进水口的连接尺寸相同。
由于采用上述技术方案，方便布水的污水处理电解槽，包括电解槽槽体， 安装在槽体内的电解极板组，位于电解极板组下方且设置在电解槽槽体侧壁上 的进水口，设置在电解槽槽体尾端的出水口，所述进水口呈扁矩形设置，扁矩 形的宽度大于电解极板宽度的1/2且小于或等于电解极板的宽度;扁矩形的进 水口使水流平稳，不需要布水器即可满足极板组的要求，改变了传统利用圆管 进水并采用布水器的布水方式，结构简单、维护方便，并便于多级电解槽串联 使用。
