住宅区生活污水和雨水收集处理用于屋顶种植系统

发布时间:2018-12-19 13:32:55  中国污水处理工程网

  申请日2006.10.11

  公开(公告)日2011.08.31

  IPC分类号A01G25/00; A01G31/00; E03B3/00; A01G9/00

  摘要

  本发明特别涉及一种住宅区生活污水和雨水收集处理用于屋顶种植的系统,其包括人工湿地、地下污水和雨水收集处理构筑物、屋顶灌溉装置和种植土壤层,其中,地下污水和雨水收集处理构筑物分隔为蓄水池、湿地清水池和污水井,经处理的污水经管道流入蓄水池,池底设有污水泵,由污水泵经管道将污水提升至人工湿地;由人工湿地过滤处理后流入湿地清水池,池底装有水泵,有管道连接至层顶,屋顶灌溉装置包括置于屋顶的N个清水箱、出水管和滴灌水管,种植土壤层是平均铺设在屋顶上,隔热板上面铺设蓄水板,蓄水板上铺设土工布,在土工布上面均匀铺设土壤层,土壤层厚度约10cm,土壤容重为120kg/m2。

  权利要求书

  1.一种住宅区生活污水和雨水收集处理用于屋顶种植的系统,其特征在于:所述系统包括人工湿地(1)、地下污水和雨水收集处理构筑物、屋顶灌溉装置和种植土壤层,其中,

  所述人工湿地(1)由土壤砂石层和地表绿化物构成,并位于地面下0.15至2m处;

  所述地下污水和雨水收集处理构筑物分隔为污水井(2)、蓄水池(3)和湿地清水池(4),污水井(2)深为2m,蓄水池(3)设于地下0~3.2m处,湿地清水池(4)设于地下2~3.2m处,湿地清水池(4)池底安装有水泵(6),由管道连接至楼房顶层;

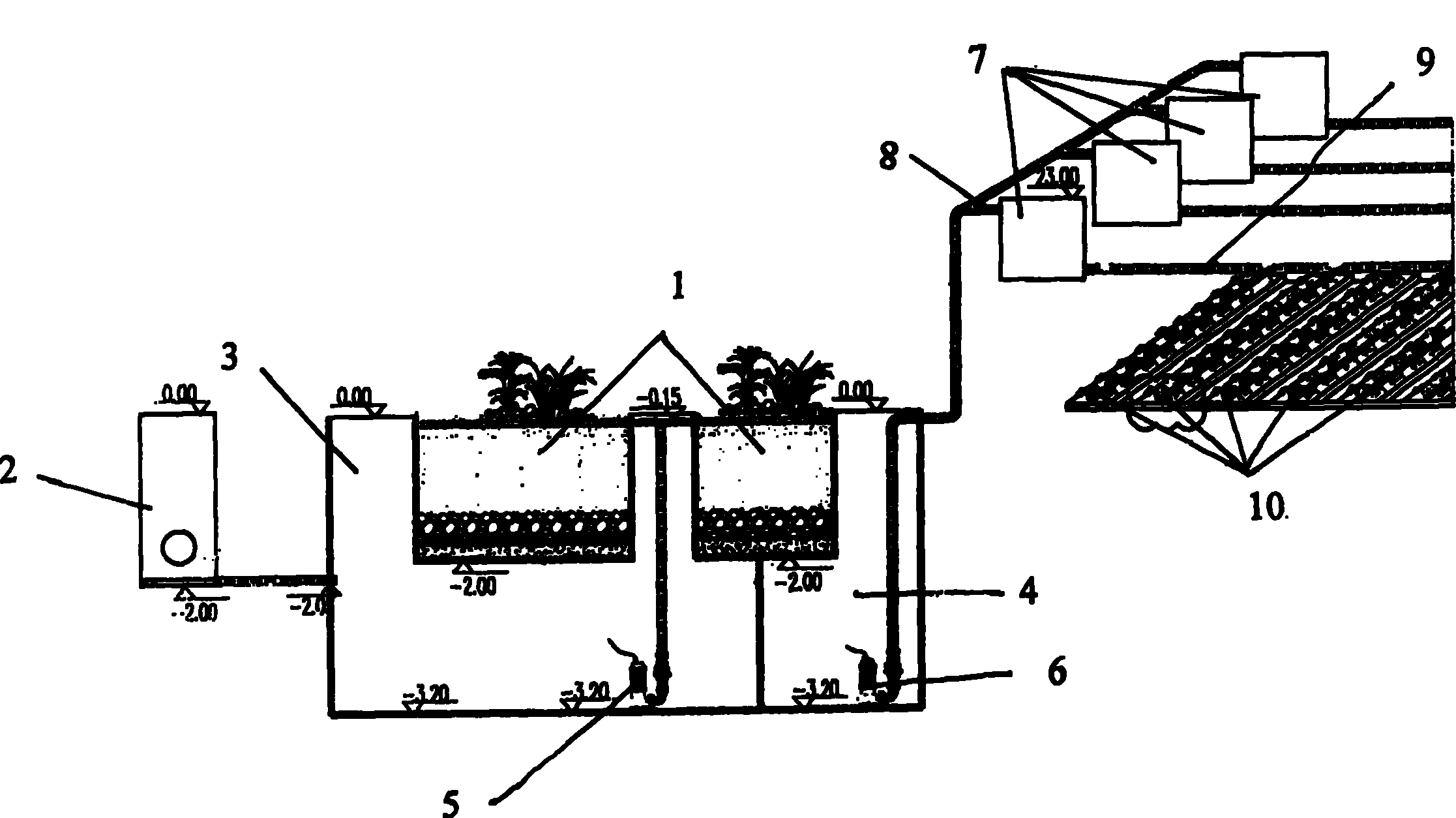

  所述屋顶灌溉装置包括置于屋顶的N个位置间隔相当的清水箱(7)、设于清水箱(7)上部的进水管(8)、设于清水箱(7)下部的出水管(9)及与出水管(9)连接的滴灌水管(10);

  所述种植土壤层平均铺设于屋顶上,包括有设置于屋顶原有的隔热板上的一层蓄水板(12)、设置于蓄水板(12)上的一层土工布(13)及均匀铺设于土工布(13)上的土壤层(11),屋顶的隔热板的厚度为4~6cm,蓄水板(12)的厚度为1.5~3cm,土壤层(11)厚度为10cm,土壤容重为120kg/m2;

  生活污水经过污水井(2)的初步沉淀处理后进入蓄水池(3),再经蓄水池(3)的过滤处理后由设于蓄水池(3)池底的污水泵(5)经管道提升至人工湿地(1),经人工湿地(1)的过滤处理后流入湿地清水池(4);

  雨水流入人工湿地(1)并经人工湿地(1)的过滤处理后流入湿地清水池(4);

  通过设置于湿地清水池(4)池底的水泵(6)而将湿地清水池(4)内的水提升并经进水管(8)流入清水箱(7);

  清水箱(7)内的水流经出水管(9)、滴灌水管(10)而灌溉种植土壤层。

  2.如权利要求1所述的住宅区生活污水和雨水收集处理用于屋顶种植的系统,其特征在于:蓄水板(12)是由塑料制作的平面形,是由凸起圆弧分列成行,每行空间跟设置凹下的圆坑深度相同,该圆坑底部为平面,直径略小于坑口上面,深1.0-2.5cm,每行圆坑之间设有圆形凸起,其高度与凸起的行列圆弧条相同。

  3.如权利要求1所述的住宅区生活污水和雨水收集处理用于屋顶种植的系统,其特征在于:所述种植土壤层种植浅土类植物。

  4.如权利要求1所述的住宅区生活污水和雨水收集处理用于屋顶种植的系统,其特征在于:滴灌水管(10)的间隔设置与种植密度相配合。

  说明书

  一种住宅区生活污水和雨水收集处理用于屋顶种植系统

  技术领域

  本发明属于环境保护领域,特别涉及一种住宅区生活污水和雨水收集处理用于屋顶种植系统。

  背景技术

  住宅区的生活污水都是经排水系统流入污水处理厂或排入河流,排至河流的要污染河水,还要污染污水流经的环境和地表。同时还对环境空气污染,并易产生有害蝇。近年来对于住宅区的生活污水的处理也有采取综合处理后再回用的,如中国专利200410023763.X号,还有将生活污水和雨水收集才进行生化处理后再做为冲厕或浇灌用水,如中国专利申请97109845.X,还有其它处理方法,不一一列举。这些生活污水处理方法各有优点,倾向不一样,基本上都是采用生物载体处理污水以便回用。基本上都存在工艺较繁复,处理条件较高,回用效果较低的问题。

  发明内容

  本发明的目的在于解决现有生活污水和雨水处理系统所存在的缺陷,提供一种住宅区生活污水和雨水收集处理用于屋顶种植系统。

  为解决上述技术问题,本发明通过如下技术方案:一种住宅区生活污水和雨水收集处理用于屋顶种植的系统,包括人工湿地、地下污水和雨水收集处理构筑物、屋顶灌溉装置和种植土壤层,其中,所述人工湿地由土壤砂石层和地表绿化物构成,并位于地面下0.15至2m处;所述地下污水和雨水收集处理构筑物分隔为污水井、蓄水池和湿地清水池,污水井深为2m,蓄水池设于地下0~3.2m处,湿地清水池设于地下2~3.2m处,湿地清水池池底安装有水泵,由管道连接至楼房顶层;所述屋顶灌溉装置包括置于屋顶的N个位置间隔相当的清水箱、设于清水箱上部的进水管、设于清水箱下部的出水管及与出水管连接的滴灌水管;所述种植土壤层平均铺设于屋顶上,包括有设置于屋顶原有的隔热板上的一层蓄水板、设置于蓄水板上的一层土工布及均匀铺设于土工布上的土壤层,屋顶的隔热板的厚度为4~6cm,蓄水板的厚度为1.5~3cm,土壤层厚度为10cm,土壤容重为120kg/m2;生活污水经过污水井的初步沉淀处理后进入蓄水池,再经蓄水池的过滤处理后由设于蓄水池池底的污水泵经管道提升至人工湿地,经人工湿地的过滤处理后流入湿地清水池;雨水流入人工湿地并经人工湿地的过滤处理后流入湿地清水池;通过设置于湿地清水池池底的水泵而将湿地清水池内的水提升并经进水管流入清水箱;清水箱内的水流经出水管、滴灌水管而灌溉种植土壤层。

  蓄水板是由塑料制作的平面形,是由凸起圆弧分列成行,每行空间跟设置凹下的圆坑深度相同,该圆坑底部为平面,直径略小于坑口上面,深1.0-2.5cm,每行圆坑之间设有圆形凸起,其高度与凸起的行列圆弧条相同。

  所述种植土壤层种植浅土类植物。

  滴灌水管的间隔设置与种植密度相配合。

  本发明的有益技术效果在于:1、将住宅小区绿化与污水处理系统有混合,使生活污水处理不出小区,节约水源;2、将生活污水和雨水在小区范围内处理,并用之于本小区的绿化,由于充分利用已有的污水井不需要再建专门的污水井;3、本发明的人工湿地可充分利用小区内已有的绿化地,对部分层厚不够的绿化地可加工整理为合格用湿地,以满足污水过滤处理需要。人工湿地处理过的出水达到《农业灌溉水质标准》(GB5084-92),人工湿地处理规模为10m3/h,占地面积50m2;4、由于蓄水池较深,蓄水量较多,可满足绿化和浇灌屋顶植物的需要;5、屋顶种植土壤层属浅植层,适合种植草莓等高附加值作物,所种植作物于以出售,所得收入可以补充建设本发明系统的费用;6、本发明中屋顶种植土壤层的结构合理,其蓄水板设计合理,可有效容积浇灌渗水,使土壤中水份得到较长时间补充,节水效果显著;7、屋顶浇灌系统设置合理,对滴灌的供水量分配合理,出水量调节简便有效;8、将人工湿地处理生活污水与屋顶绿化相结合,使屋顶四季常绿,还由于生活污水中富含植物所需营养物,不用另行给植物施肥;9、屋顶种植土壤层较浅,符合屋顶荷载标准;10、根据本发明技术方案建设的系统,使污水变成回用水,雨水不再流失,为小区绿化所用,具有经济、易行、有效的显著优点。
