申请日2006.10.08
公开(公告)日2007.10.03
IPC分类号E03B11/02; E03B3/02; E03C1/12
摘要
本实用新型公开了一种污水回收利用系统，它包括污水回收过滤系统和与其依次连接的输送储存系统、净水给水系统以及溢水排水系统。本实用新型设计合理，系统构成简单，可有效地将生活污水及雨水回收利用，节约水资源。
权利要求书
1、一种污水回收利用系统，其特征在于：它包括污水回收过滤系统 和与其依次连接的输送储存系统、净水给水系统和溢水排水系统。
2、根据权利要求1所述的污水回收利用系统，其特征在于：所述污 水回收过滤系统包括设置在用户房内的污水回收口(1)和设置在屋面(2) 上的雨水积水池(3)，所述污水回收口(1)通过污水回收管(4)与设置 在房屋下方的过滤池(5)连通，过滤池(5)与其一侧的中水池(6)连 通，位于过滤池(5)与中水池(6)的接口处依次设置有粗滤网(7)、细 滤网(8)和隔栅(9);所述输送储存系统包括设置在中水池(6)内的中 水抽水泵(10)和设置在雨水积水池(3)内的雨水抽水泵(11)，所述中 水抽水泵(10)和雨水抽水泵(11)分别通过中水输送管(12)与雨水输 送管(13)与设置在屋面(2)上的储水箱(14)连通;所述净水给水系 统包括与储水箱(14)出口连通的净水器(15)，所述净水器(15)的出 口与净水给水管(16)连通，净水给水管(16)通过水阀(17)与用户水 箱(18)连通;所述溢水排水系统包括屋面溢水管(19)和储水箱溢水管 (20)，所述屋面溢水管(19)上端的进水口设置在屋面(2)上，其下端 的出水口设置在排水井(21)内，储水箱溢水管(20)的上端进水口设置 在储水箱(14)上部的箱壁上，其下端与屋面溢水管(19)连通。
3、根据权利要求2所述的污水回收利用系统，其特征在于：位于净 水给水管(16)的一侧设置有备用自来水管(22)，所述水阀(17)为双 向阀，其两个进水口分别与备用自来水管(22)和净水给水管(16)连通。
说明书
污水回收利用系统
技术领域
本实用新型涉及污水回收利用技术领域，具体涉及一种污水回收利用 系统。
背景技术
随着城镇建设的发展和人民生活水平的提高，生活污水越来越多，越 来越集中，由于没有配套的回收利用系统，大量的生活污水白白流掉，得 不到再生利用，浪费了宝贵的水资源。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种设计合理、 系统构成简单、可有效地将生活污水及雨水回收利用的污水回收利用系 统。

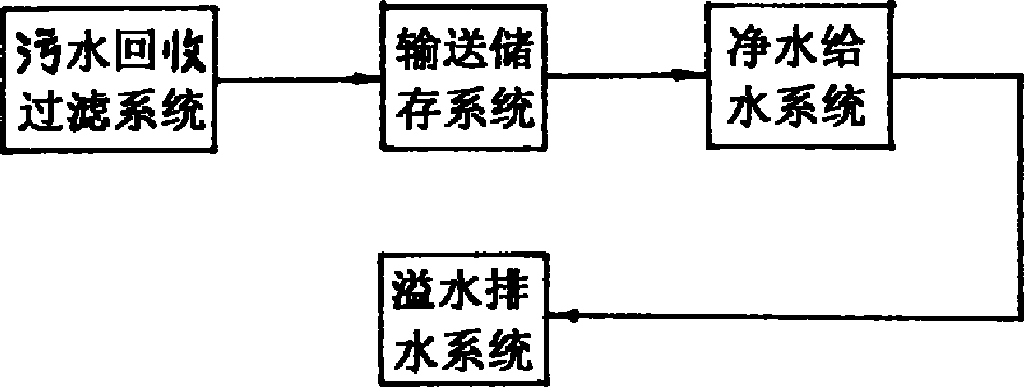

本实用新型的技术方案是：一种污水回收利用系统，其特征在于：它 包括污水回收过滤系统和与其依次连接的输送储存系统、净水给水系统和 溢水排水系统。
所述污水回收过滤系统包括设置在用户房内的污水回收口1和设置在 屋面2上的雨水积水池3，所述污水回收口1通过污水回收管4与设置在 房屋下方的过滤池5连通，过滤池5与其一侧的中水池6连通，位于过滤 池5与中水池6的接口处依次设置有粗滤网7、细滤网8和隔栅9;所述 输送储存系统包括设置在中水池6内的中水抽水泵10和设置在雨水积水 池3内的雨水抽水泵11，所述中水抽水泵10和雨水抽水泵11分别通过中 水输送管12与雨水输送管13与设置在屋面2上的储水箱14连通;所述 净水给水系统包括与储水箱14出口连通的净水器15，所述净水器15的出 口与净水给水管16连通，净水给水管16通过水阀17与用户水箱18连通; 所述溢水排水系统包括屋面溢水管19和储水箱溢水管20，所述屋面溢水 管19上端的进水口设置在屋面2上，其下端的出水口设置在排水井21内， 储水箱溢水管20的上端进水口设置在储水箱14上部的箱壁上，其下端与 屋面溢水管19连通。位于净水给水管16的一侧设置有备用自来水管22， 所述水阀17为双向阀，其两个进水口分别与备用自来水管22和净水给水 管16连通。
本实用新型与现有技术相比具有以下优点：本实用新型设计合理，系 统构成简单，工作性能可靠，能够有效地将生活中水及雨水回收利用，可 节约大量的水资源。
