申请日2006.10.01
公开(公告)日2008.04.02
IPC分类号C02F11/04; C02F3/28
摘要
一种双系统生活污水净化沼气池，涉及一种生活污水净化沼气池。主要由进水口、一级厌氧室、二级厌氧室、生物过滤室组成;本发明集两套系统于一体，有两个一级厌氧室、两个二级厌氧室、一个生物过滤室，其中的生物过滤室连接两套系统;一级厌氧室与二级厌氧室由一级隔板隔开;一级厌氧室底部设有厌氧菌污泥层;二级隔板设在二级厌氧室内，将二级厌氧室分成前后两部分。本装置为一体化设计，减少渗漏几率;设备紧凑、占地面积小;易实现工业化生产，具有强度高、耐温性好的特点，具有密封性能好、产气率高、使用寿命长等优点。
权利要求书

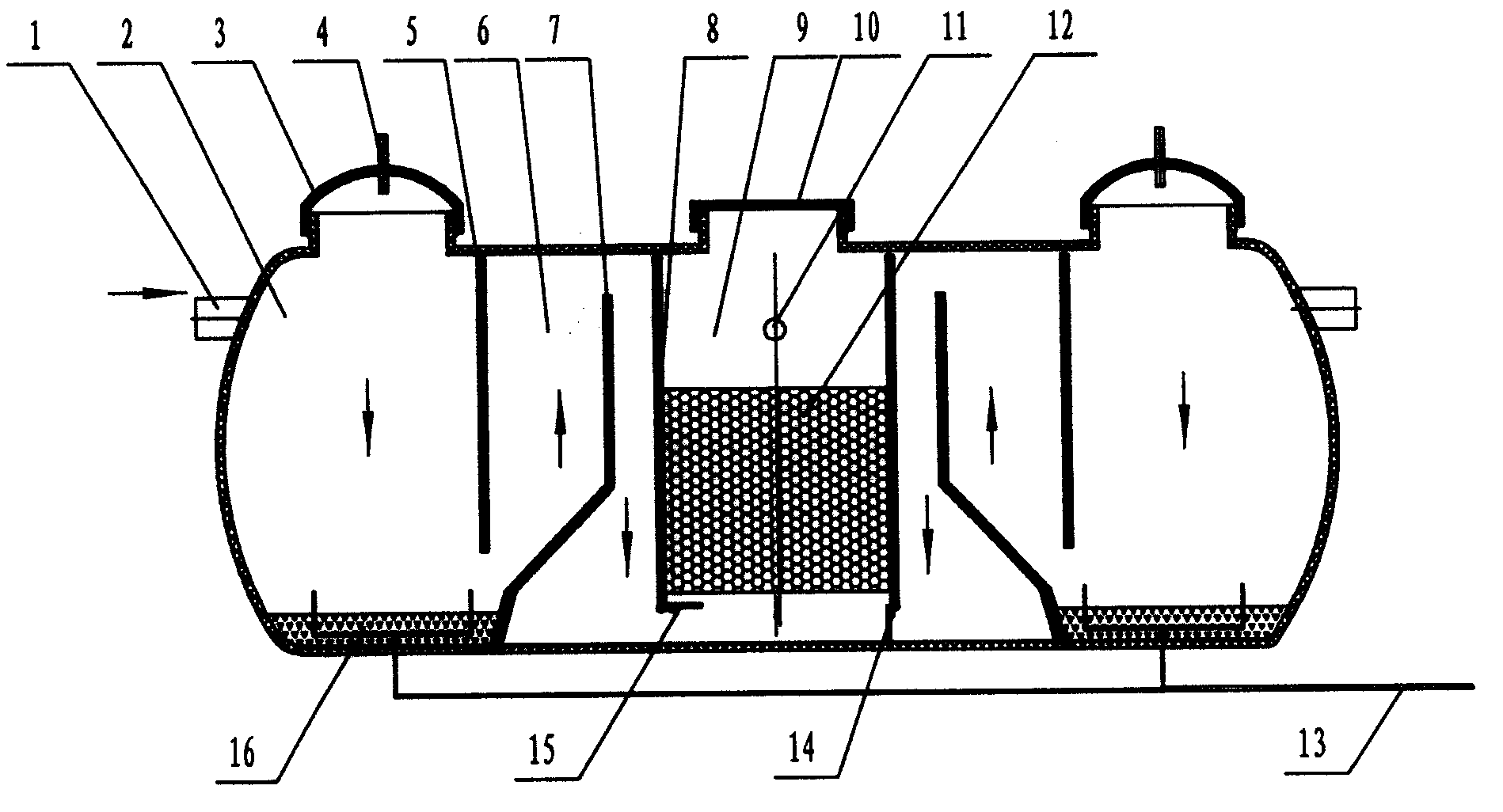

1.一种双系统生活污水净化沼气池，主要由进水口(1)、一级厌氧室(2)、 二级厌氧室(6)、生物过滤室(9)、进水口(1)、出水口(11)几部分构成; 其特征是集两套系统于一体，以生物过滤室(9)的中心线为轴左右结构对称; 有两个一级厌氧室(2)、两个二级厌氧室(6)、两个进水口(1)、两个出水口 (11)和一个生物过滤室(9)，其中的生物过滤室(9)为两套系统共用;一级 厌氧室(2)与二级厌氧室(6)由一级隔板(5)隔开;一级厌氧室(2)底部 设有厌氧菌污泥层(16);二级隔板(7)设在二级厌氧室(6)内，将二级厌氧 室分成前后两部分。
2.根据权利要求1所述的双系统生活污水净化沼气池，其特征是一级隔板 (5)下部设有通孔。
3.根据权利要求1所述的双系统生活污水净化沼气池，其特征是二级隔板 (7)下部分为有一定的倾角，有助于污泥回流入一级厌氧室(2)内。
说明书
双系统生活污水净化沼气池
技术领域
本发明涉及一种生活污水净化沼气池。
背景技术
目前，按照现有的生活污水净化沼气池标准图集90SS-1中的设计方案建造 的沼气池采用砖混结构，并且由多个处理池组成。这种老式生活污水净化沼气 池具有施工周期长、易渗漏，寿命短等缺点;且在维修或清理时，影响正常使 用，给生活带来不便。
发明内容
为了克服现有生活污水净化沼气池的各种缺点和不足，本发明提供了一种 双系统生活污水净化沼气池，以解决现有技术的施工周期长、使用寿命短、易 渗漏、维修时影响使用等缺点。
本发明解决其技术问题所采用的技术方案是池体采用复合材料制成一体结 构，集两套处理系统于一体，其生物过滤室(9)连接一级厌氧室(2)、二级厌 氧室(6)两套系统，以生物过滤室(9)的中心线为轴左右结构对称;一级厌 氧室(2)与二级厌氧室(6)由一级隔板(5)隔开，一级隔板(5)下部设有 通孔，既是沼液流向二级厌氧室(6)的通道也是二级厌氧室内污泥流向一级厌 氧室(2)的通道;一级厌氧室(2)底部有厌氧菌污泥层(16);二级隔板(7) 在二级厌氧室(6)内，将二级厌氧室分成前后两部分。二级隔板(7)下部分采 用有角度设计，有助于污泥回流入一级厌氧室(2)内。
采用本发明的积极效果是：
1.本装置集两套系统于一体，当其中的一套维修或清渣时，两套系统间可 以实现自由切换，不影响正常使用。
2.本装置为一体化设计，减少渗漏几率;设备紧凑、占地面积小;易实现 工业化生产;减少现场操作时间，方便安装施工。
3.采用玻璃钢材料制作，具有耐腐蚀性强、保温和密封性好、产气率高、 使用寿命长、方便施工等优点。
