申请日2005.02.02
公开(公告)日2005.09.21
IPC分类号C02F11/00
摘要
Abstract_Original: 一種污泥脫水機之濾布清洗裝置，包含一殼體、多數設置在該殼體上的噴水單元及一可同時掣動該等噴水單元的驅動單元。該等噴水單元各具有一軸設在該殼體中的轉軸、一與該轉軸固接且伸設在該殼體外部的驅動輪及一旋轉接頭，該驅動單元具有一驅動元件、一受該驅動元件驅動可產生往復位移之連動件，該連動件可同時掣動該等噴水單元之驅動輪。藉此，該驅動單元可同時驅動該等噴水單元在適度幅角範圍內進行往復噴洗作業。
權利要求書
一種污泥脫水機之濾布清洗裝置，該污泥脫水機更包含有一可容置污泥之調理槽、一設置在該調理槽一側且可對污泥產生脫水之脫水槽、一設置在該脫水槽底部的上濾布單元、一設置在該上濾布單元底部的下濾布單元，且二濾布清洗裝置分別對應該上、下濾布單元，並各包含有：一殼體，是製成中空殼狀且沿一長方向延伸，該長方向垂直該上、下濾布單元之運轉方向，該殼體具有一頂壁、一圍繞該頂壁周緣而產生的周壁，二者相配合界定出一呈單向開放的容納空間，該容納空間具有一朝向該上、下濾布單元的開口;數噴水單元，是沿該長方向設置在該殼體上，並各具有一可轉動地伸設在該殼體之容納空間中且呈中空管狀之轉軸、一固結在該轉軸一端且伸設在該殼體外部的驅動輪及一與該驅動輪呈相反設置且活動套接在該轉軸另一端之旋轉接頭，該轉軸具有數對應於該開口的噴嘴，該旋轉接頭可將水源導引至該轉軸內部;一驅動單元，具有一裝設在該殼體一側部的驅動元件、一受該驅動元件驅動可沿該長方向產生往復移動的連動件，該連動件可同時掣動該等噴水單元之驅動輪產生轉動;藉此，啟動該驅動單元可同時驅動該等噴水單元相對於該殼體產生往復轉動，且由噴嘴噴出之水柱可在適當幅角對該上、下濾布單元產生噴洗。
依據申請專利範圍第1項所述之污泥脫水機之濾布清洗裝置，其中，該殼體具有數由該頂壁連通至該周壁一頂部的槽孔，該等噴水單元更具有數對應該等槽孔且鎖固在該殼體上的軸座，該軸座可供該轉軸軸設定位。
依據申請專利範圍第1項所述之污泥脫水機之濾布清洗裝置，其中，該等噴水單元之旋轉接頭各具有一本體、多數裝設在該本體內部的軸承及多數介於該等軸承之間的防漏件，該本體具有一可供該轉軸穿入且呈階級狀之內孔及一與該內孔相通且可引入水源之入水孔，該轉軸更具有多數對應該入水孔的通孔，且該等軸承是嵌套在該內孔且與該轉軸之間。
依據申請專利範圍第1項所述之污泥脫水機之濾布清洗裝置，其中，該驅動單元之驅動元件為減速馬達，並具有一輸出軸、一固設在該輸出軸上的偏心輪、一與該偏心輪樞接的接桿，該連動件是呈長桿狀，且與該接桿相樞接，並具有數段分別與該等噴水單元之驅動輪產生囓合之齒部，該殼體更具有數固設在該周壁外部且可支撐該連動件之定位座。
依據申請專利範圍第4項所述之污泥脫水機之濾布清洗裝置，更包含有多數對應該等噴水單元的導引單元，該等導引單元各具有一固設在該殼體上的基座、數軸設在該基座內部的軸承及一固設在該基座頂部的罩蓋，該基座具有一由頂面凹設且沿該長方向延伸的滑槽、一由該滑槽槽底底凹設的容置槽、一由該容置槽槽底面凹設的油槽及一貫穿至該油槽的油道，該滑槽是供該連動件套設定位，該等軸承是軸設在該容置槽中，且該油道可將潤滑油導引至該油槽中，該罩蓋具有一可容設該等驅動輪之圓孔，該圓孔底側與該滑槽相通。
依據申請專利範圍第5項所述之污泥脫水機之濾布清洗裝置，更包含有一裝設在該殼體外部的潤滑單元，該潤滑單元具有一油壺、一以管路與該油壺相接的分配閥及多數接設在該分配閥與該等導引單元之油道之間的導油管。
說明書
本新型是有關於一種污泥脫水機，特別是指一種污泥脫水機之濾布清洗裝置。

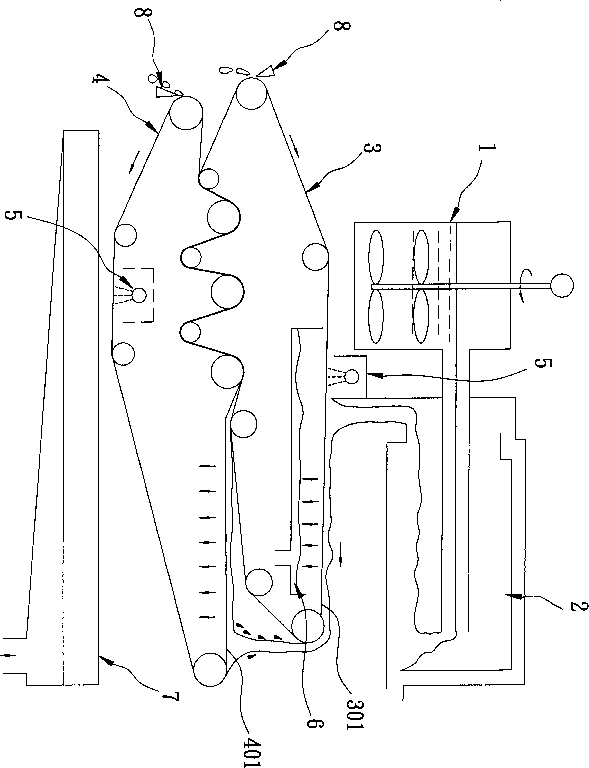

如圖1所示，現有一種污泥脫水機包含有一調理槽1、一設置在該調理槽1一側之脫水槽2、一設置在該脫水槽2底部的上濾布單元3、一設置在該上濾布單元3底部的下濾布單元4、二分別對應該上、下濾布單元3、4的濾布清洗裝置5、一對應該上濾布單元3的上集水槽6、一對應該下濾布單元4的下集水槽7及二設置在該上、下濾布單元3、4側緣的刮刀8。該調理槽1將污泥與凝集劑攪拌均勻後可送至該脫水槽2進行離心脫水，且經一次脫水之污泥會由該脫水槽2送出至該上濾布單元3之一上濾布301，且藉由該上濾布單元3之運轉而會再移至該上、下濾布單元3、4之間，並利用該上濾布301與該下濾布單元4之一下濾布401之相對夾壓，可使得污泥被壓榨成片狀的污泥餅，最後利用該等刮刀8對該上、下濾布301、401側緣進行刮除，就可使得黏滯在該上、下濾布301、401的污泥餅完成污泥脫水及收集作業。
雖然上述之污泥脫水機可達到污泥之脫水、污泥餅收集目的，但因該上、下濾布301、401必需具有網目才具有濾水功能，而污泥在被該上、下濾布401夾壓時，會滲入網目中，而該等刮刀8在對該上、下濾布301、401進行刮除時，並不能將滲在網目中的污泥刮掉。
因此，本新型之目的，即在提供一種利用一驅動單元同時掣動數噴水單元進行噴水作業而達到較佳清洗目的之污泥脫水機之濾布清洗裝置。
於是，本新型污泥脫水機之濾布清洗裝置，該污泥脫水機更包含有一可容置污泥之調理槽、一設置在該調理槽一側且可對污泥產生脫水之脫水槽、一設置在該脫水槽底部的上濾布單元、一設置在該上濾布單元底部的下濾布單元，且二濾布清洗裝置分別設置在該上、下濾布單元的上方，並各包含有一殼體、數設置在該殼體上的噴水單元及一可同時掣動該等噴水單元的驅動單元。該殼體是製成中空殼狀且沿一長方向延伸，該長方向垂直該上、下濾布單元之運轉方向，該殼體具有一頂壁、一圍繞該頂壁周緣而產生的周壁，二者相配合界定出一呈單向開放的容納空間，該容納空間具有一朝向該上、下濾布單元的開口。該等噴水單元是沿該長方向設置在該殼體上，並各具有一可轉動地伸設在該殼體之容納空間中且呈中空管狀之轉軸、一固結在該轉軸一端且伸設在該殼體外部的驅動輪及一與該驅動輪呈相反設置且呈活動套接在該轉軸另一端之旋轉接頭，該轉軸具有多數對應於該開口的噴嘴，該旋轉接頭可將水源導引至該轉軸內部。該驅動單元具有一裝設在該殼體一側部的驅動元件、一受該驅動元件驅動可沿該長方向產生往復移動的連動件，該連動件可同時掣動該等噴水單元之驅動輪產生轉動。藉此，啟動該驅動單元可同時驅動該等噴水單元相對於該殼體產生往復轉動，且由噴嘴噴出之水柱可在適當幅角對該上、下濾布單元產生噴洗。
有關本新型之前述及其他技術內容、特點與功效，在以下配合參考圖式之一個較佳實施例的詳細說明中，將可清楚的呈現
