申请日2004.08.25
公开(公告)日2005.09.21
IPC分类号C02F1/00
摘要
本实用新型公开了一种带有智能芯片的抛弃式过滤器及应用该过滤器的水处理系统;过滤器的壳体上固封有IC芯片，IC芯片具有存储记忆、加密逻辑和输入/输出单元，IC芯片内存储有供识别码和使用期限数据;水处理系统安装有抛弃式过滤器和主控电路CPU，抛弃式过滤器内设有上述存储有供识别码和使用期限数据的智能IC芯片，IC芯片与主控电路CPU连接，主控电路CPU分别连接负载驱动电路、负载输出电路、存储器、时钟电路和检测单元，系统对过滤器监控检测必须于有效期内，否则系统不予运行，以确保水处理系统的卫生安全，所以这种水处理系统使用安全可靠;本实用新型的过滤器和水处理系统可广泛适用于家庭、酒店、学校、工厂等场所。
权利要求书

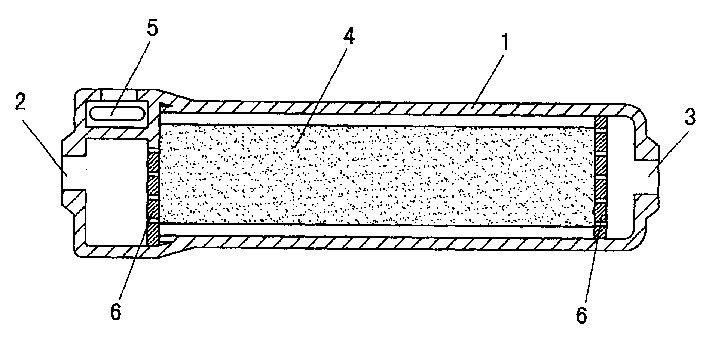

1、一种带有智能芯片的抛弃式过滤器，包括壳体(1)，壳体(1) 上设有进水口(2)和出水口(3)，进水口(2)与出水口(3) 之间固定有滤材(4)，其特征在于：壳体(1)上固封有IC芯 片(5)，工C芯片(5)具有存储记忆、加密逻辑和输入/输出单 元，IC芯片(5)内存储有供识别码和使用期限数据。
2、根据权利要求1所述的一种带有智能芯片的抛弃式过滤器，其 特征在于：滤材(4)的两端通过散流器(6)固定于壳体(1) 内。
3、一种使用抛弃式过滤器的水处理系统，其特征在于：包括安装 于系统内的抛弃式过滤器和主控电路CPU(7)，抛弃式过滤器 包括壳体(1)，壳体(1)上设有进水口(2)和出水口(3)， 进水口(2)与出水口(3)之间固定有滤材(4)，壳体(1)上 固封有IC芯片(5)，IC芯片(5)具有存储记忆、加密逻辑和 输入/输出单元，IC芯片(5)内存储有识别码和使用期限数据， IC芯片(5)与主控电路CPU(7)连接，主控电路CPU(7)分 别连接负载驱动电路(10)、负载输出电路(11)、存储器(12)、 时钟电路(13)和检测单元(14)，系统运行时，主控电路CPU (7)校验过滤器的IC芯片(5)中的识别码和使用期限，若识 别码正确以及使用期限在规定的范围内，主控电路CPU(7)则 输出负载信号给负载驱动电路(10)，由负载驱动电路(10)推 动负载输出电路(11)工作;若识别码不符合或者使用期限已 过，主控电路CPU(7)则关闭负载输出信号，负载驱动电路(10) 和负载输出电路(11)不工作;系统在制水运行中，时钟电路 (13)进行实时计时并将累计时间或通过检测单元(14)检测 总通水量，将相应数据存储在IC芯片(5)中。
4、根据权利要求3所述的一种使用抛弃式过滤器的水处理系统， 其特征在于：主控电路CPU(7)还连接有显示驱动电路(8) 和显示器(9)。
说明书
带有智能芯片的抛弃式过滤器及用该过滤器的水处理系统
技术领域
本实用新型涉及一种过滤器及一种水处理系统，特别是一种内置 智能芯片的抛弃式过滤器及应用该过滤器的水处理系统。
背景技术
用于水处理系统(或直饮机)的过滤器中，无论除污滤芯、软化 滤芯、活性碳吸附滤芯及膜技术渗透过滤等的过滤器，系统在设计时 根据各过滤器的特性、使用参数等进行有序组合配置使用，以求达到 最佳的使用效果，但由于过滤器长期接触污水后会不同程度地发生污 染、结垢、堵塞或受损等，因此，必须按各过滤器与系统的实际情况 进行选用或相应的更换。然而，目前过滤器与饮用水市场尚未规范， 各元件的质量的优劣参差不等，同时，如何判断过滤器的好坏和更换 期限，各地水源的水质和压力以及各用户的使用水量等的差异直接影 响过滤器的使用寿命，因此，使用者对过滤器的更换无所适从。
发明内容
为了解决上述问题，本实用新型的目的在于提供一种防伪、使用 效果佳的内置有识别标志信息的芯片的过滤器。
另外一个目的在于提供一种的使用可靠的应用抛弃式滤芯的水 处理系统。
本实用新型解决其技术问题所采用的技术方案是：
一种带有智能芯片的抛弃式过滤器，包括壳体，壳体上设有进水 口和出水口，进水口与出水口之间固定有滤材，壳体上固封有IC芯 片，IC芯片具有存储记忆、加密逻辑和输入/输出单元，IC芯片内存 储有供识别码和使用期限数据。
一种使用抛弃式过滤器的水处理系统，包括安装于系统内的抛弃 式过滤器和主控电路CPU，抛弃式过滤器包括壳体，壳体上设有进水 口和出水口，进水口与出水口之间固定有滤材，壳体上固封有IC芯 片，IC芯片具有存储记忆、加密逻辑和输入/输出单元，IC芯片内存 储有识别码和使用期限数据，IC芯片与主控电路CPU连接，主控电 路CPU分别连接负载驱动电路、负载输出电路、存储器、时钟电路和 检测单元，系统运行时，主控电路CPU校验过滤器的IC芯片中的识 别码和使用期限，若识别码正确以及使用期限在规定的范围内，主控 电路CPU则输出负载信号给负载驱动电路，由负载驱动电路推动负载 输出电路工作;若识别码不符合或者使用期限已过，主控电路CPU则 关闭负载输出信号，负载驱动电路和负载输出电路不工作;系统在制 水运行中，时钟电路进行实时计时并将累计时间或通过检测单元检测 总通水量，将相应数据存储在IC芯片中。
本实用新型的有益效果是：由于过滤器中设置存储有特定识别码 和使用数据的IC芯片，确保过滤器在有效期内工作且具有防伪功能， 从而保证过滤器的过滤品质和效果，将其配合于特定的水处理系统或 者机器上使用，系统对过滤器监控检测必须于有效期内，否则系统不 予运行，以确保水处理系统的卫生安全，所以这种水处理系统使用安 全可靠。
