申请日2004.06.11
公开(公告)日2005.09.07
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水压力沉降罐，属于污水处理装置。包括罐体、进水管、排污管、排污阀和出水管，其特征在于：压力缓冲罩(4)固定在罐体(1)内并将其分隔成为上下两个腔，过滤器(3)固定在压力缓冲罩(4)的上端;下端设有喷头(7)的进水管(2)固定在罐体(1)上并从过滤器(3)和压力缓冲罩(4)中向下穿出;罐体(1)下半部分的外周边设有保温套(5)，在保温套(5)与罐体(1)之间有保温材料(6)。由于采用了压力缓冲罩、喷头和保温层结构并改变了传统的注水方式，从而减少了冲击力，大部分悬浮物能够沉淀、磷泥不易凝固结块，故排渣方便、不易堵塞，除污效果较好。特别适合于黄磷加工中的污水处理。
权利要求书

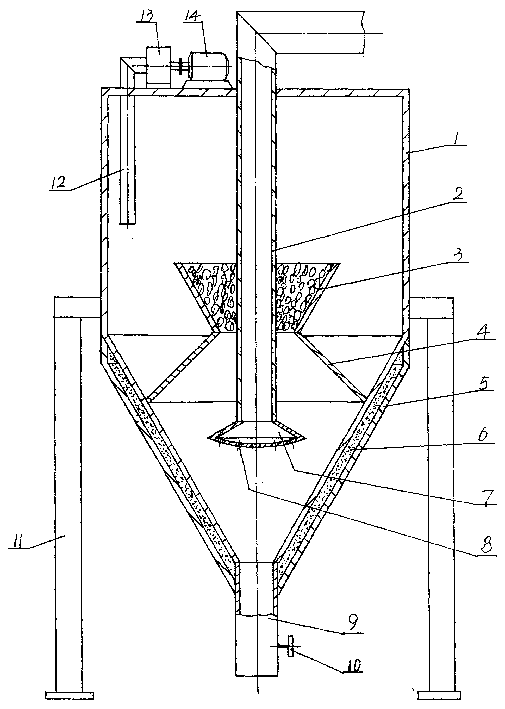

1.一种污水压力沉降罐，包括罐体、进水管、排污管、排污阀和出水 管，其特征在于：压力缓冲罩(4)固定在罐体(1)内并将其分隔成为上 下两个腔，过滤器(3)固定在压力缓冲罩(4)的上端;下端设有喷头(7) 的进水管(2)固定在罐体(1)上并从过滤器(3)和压力缓冲罩(4)中 向下穿出;罐体(1)下半部分的外周边设有保温套(5)，在保温套(5) 与罐体(1)之间有保温材料(6)。
2.根据权利要求1所述的污水压力沉降罐，其特征在于：所述罐体(1) 由圆桶形的上半部份和漏斗型的下半部份构成;压力缓冲罩(4)为下大上 小的喇叭形，过滤器(3)为下小上大的喇叭形。
3.根据权利要求1所述的污水压力沉降罐，其特征在于：所述保温材 料(6)为热水或蒸汽。
说明书
污水压力沉降罐
技术领域：本实用新型涉及一种用于黄磷加工中的污水处理装置，尤 其涉及一种污水压力沉降罐。
背景技术：目前，去除污水中悬浮物质的方法大多采用立式圆形密闭 罐，罐内以过滤介质作为滤层。使用时，污水从罐顶注入，经滤层从罐底 排除，从而将污水中的悬浮物质截留在滤层上，达到清洁污水的目的。上 述方法的缺点是：过滤层被易堵塞、过滤稳定性差、排渣不便、处理效果 不理想等。
发明内容：为了克服现有技术中存在的不足，本实用新型旨在提供一 种磷泥不易凝固结块、不易堵塞、排渣方便、过滤稳定、处理效果良好， 用于黄磷加工中污水处理的污水压力沉降罐。
本实用新型的技术方案包括罐体、进水管、排污管、排污阀和出水管， 压力缓冲罩固定在罐体内并将其分隔成为上下两个腔，过滤器固定在压力 缓冲罩的上端;下端设有喷头的进水管固定在罐体上并从过滤器和压力缓 冲罩中向下穿出;罐体下半部分的外周边设有保温套，在保温套与罐体(1) 之间有保温材料。
所述罐体由圆桶形的上半部份和漏斗型的下半部份构成;压力缓冲罩 为下大上小的喇叭形，过滤器为下小上大的喇叭形;所述保温材料为热水 或蒸汽。
与现有技术比较，本实用新型由于采用了压力缓冲罩和喷头结构，并 改变了传统的注水方式，从而减少了冲击力：使得污水中的大部分悬浮物 质能够沉淀，降低了过滤层堵塞的机会。另外，采用了保温层结构，磷泥 不易凝固结块，因此排渣通畅、方便，除污效果较好。
