申请日2004.11.03
公开(公告)日2005.11.09
IPC分类号F28D7/10
摘要

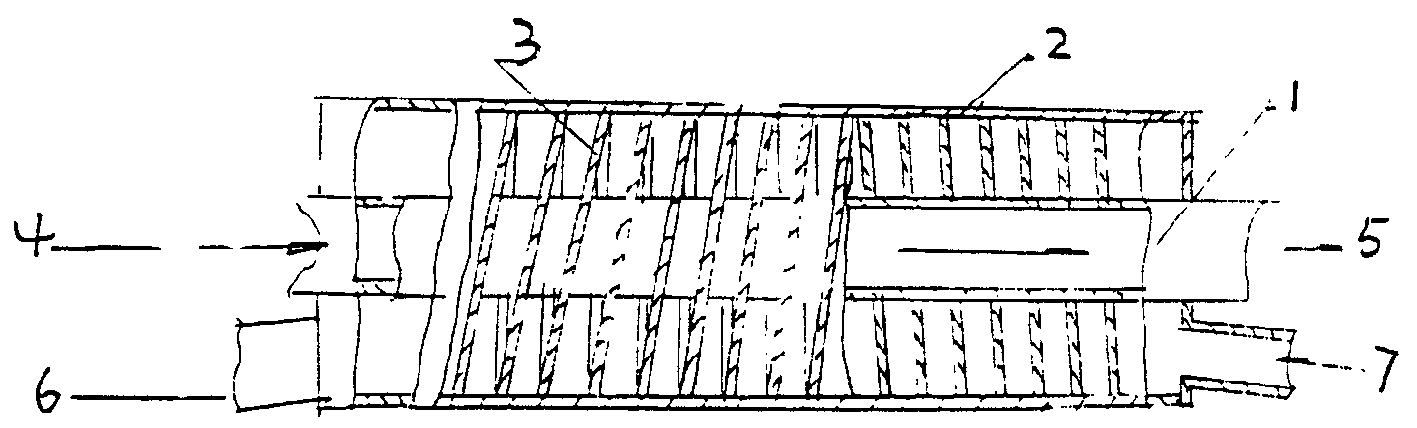

本实用新型涉及一种浴室废水余热利用器，该余热利用器为一容器状，包括外管(2)、当中由内管(1)穿过，内管(1)和外管(2)中均有螺旋状的翅片(3)，可将废水中热量充分地去加热进入的冷水，有极好的热交换效果，使其进入的冷水达到加热作用。并且容器两端有热废水进口(4)、冷废水出口(5)以及通向锅炉的进水口(6)和冷自来水进口(7)组成。它具有结构简单，成本低、使用方便、效果好等优点，可广泛适用于公共浴室、浴场，温泉浴场等使用。
権利要求書
1、一种浴室废水余热利用器，其特征在于该余热利用器为一容器状， 包括外管(2)、当中由内管(1)穿过，内管(1)和外管(2)中均 有螺旋状的翅片(3)，并且容器两端有热废水进口(4)、冷废水出口 (5)以及通向锅炉的进水口(6)和冷自来水进口(7)组成。
说明书
浴室废水余热利用器
技术领域：
本实用新型涉及一种余热利用装置，具体涉及一种浴室废水余热 利用器。
背景技术：
在公共浴室，浴场，温泉浴场中，每天有大量废水排出，其中带 有大量热量，这样排放掉，大大浪费能源，非常可惜。因此有必要提 供一种可以利用余热来预热所用的大量冷水的装置。
发明内容：
本实用新型的目的在于提供一种利用浴室废水余热加热冷水的 装置。
本实用新型提供的浴室废水余热利用器，它为一容器状，由内 管、外管和螺旋状的翅片、热废水进口、冷废水出口以及通向锅炉的 进水口和冷自来水进口组成组成。当淋浴或大池废水在内管中排出而 冷自来水从另一端在内外管的夹缝中进入时，由于螺旋状的翅片与冷 水有极大的接触面，所以有极好的散热效果，它可将废水中热量充分 地去加热进入的冷水，有极好的热交换效果。使其由原来的10-20℃ 室温升到50℃以上的的温度，用这样的水再去加热到80℃，可以比 直接将20℃的水加热到80℃省去近一半的燃料。由于流量大，而且 年长日久计算可节省大量热量，一次改造，长久收效。
本实用新型结构简单，具有成本低、使用方便、效果好等优点， 可广泛适用于公共浴室、浴场，温泉浴场等。
下面，结合附图和实施例详细说明依据本实用新型提出的具体装 置的细节及工作情况。
