申请日2004.11.04
公开(公告)日2005.11.09
IPC分类号C02F3/30
摘要
一种无动力式污水生物净化装置，其特征在于：包括混合流膨胀床厌氧生物处理单元和跌水曝气单元，均置于一个密闭的壳体内，在该壳体顶部设有操作检修口。本实用新型能高效率、低能耗、低运行费用的处理污水后作为中水回用，节约利用水资源。可在远离市政管网的机关单位、院校、住宅小区等场合推广使用，尤其适用于无人职守的场合。
権利要求書
1、一种无动力式污水生物净化装置，其特征在于：包括混合流膨胀床厌 氧生物处理单元和跌水曝气单元，均置于一个密闭的壳体内，在该壳体顶部 设有操作检修口;
所述的混合流膨胀床厌氧生物处理单元包括生物滤池和布水管，布水管 安装在生物滤池内的底部，与该布水管连接有进水管;在生物滤池内设有悬 浮填料，生物滤池的上端为出水口;
所述的跌水曝气单元包括至少一级曝气阶梯，每一级曝气阶梯的上端为 上一级处理系统的出水口，每一级曝气阶梯的下端为曝气池，在末级的曝气 池的远端设有出水口。
2、根据权利要求1所述的无动力式污水生物净化装置，其特征在于：所 述的曝气阶梯有两极，在每一级曝气阶梯的下端各有一个曝气池。
3、根据权利要求1所述的无动力式污水生物净化装置，其特征在于：在 所述的生物滤池的进水管连接有自动行洪闸，该自动行洪闸包括：闸室、活 动闸板，在闸室的两端设有进水口和排水口，在闸室的底部或侧壁设有与所 述的进水管连接的处理装置取水口，该活动闸板的中上部与排水口底部处的 闸室内壁铰连;在所述的闸室内的进水口底部连接有搭桥板，在活动闸板一 端连接有浮体。
4、根据权利要求1、2或3所述的无动力式污水生物净化装置，其特征 在于：在所述的第一级曝气阶梯下的曝气池内设有水下曝气机。
说明书
无动力式污水生物净化装置
技术领域
本实用新型涉及一种城市生活污水净化装置，具体是一种无动力式污水生 物净化装置。可运用在河道排污口、分散的排污点的污水处理，以及小型的中 水利用工程中。
背景技术
随着人口的不断增长和经济的飞速发展，用水量和排水量正在逐年增加， 而有限的水资源又被不断污染，导致水资源日益短缺。为了解决这种状况，许 多地方都建了大型的污水集中处理厂。但是截污管网和建设集中污水处理厂耗 资极大，运行费也极为高昂。我国城市的生活污水集中处理率才只有10%， 要达到发达国家水平还得一、二十年的努力。而且排污点分布越稀疏，排污管 网建设费用就越大，资金效率就越低。因此，绝大多数地区都无力承受，少数 大城市的大规模治理也只能在长时间内逐步完成。
通过对河道污染源和一些分散的排污点进行的调查，可以发现，由于目前 的污水市政管网不很完善，许多污水不能汇入管网，进行集中处理。这些分散 排污点具有以下特点：
(1)水量、水质不稳定，水源不同，水质差距大;
(2)规模较小，操作管理不便;
(3)点源分散，分布随机;
(4)雨污混流。
分散排污点的这些特点使治理难度加大，工程建设率极低。
在中水利用中，一般以小区，公司等为单位，工程建设相对分散，处理规 模小，面临着与河道污染源和分散排污点同样的问题。给处理装置的建设和运 行增加了难度。目前大型的污水集中处理厂存在占用面积大，投资大，耗能大， 运行费用高等缺点，不能满足要求。
发明内容
本实用新型的目的就是提供一种无动力式污水生物净化装置，以满足目前 处理河道污染源和分散排污处理的要求，解决利用大型的污水集中处理厂存在 占用面积大，投资大，耗能大，运行费用高的问题。

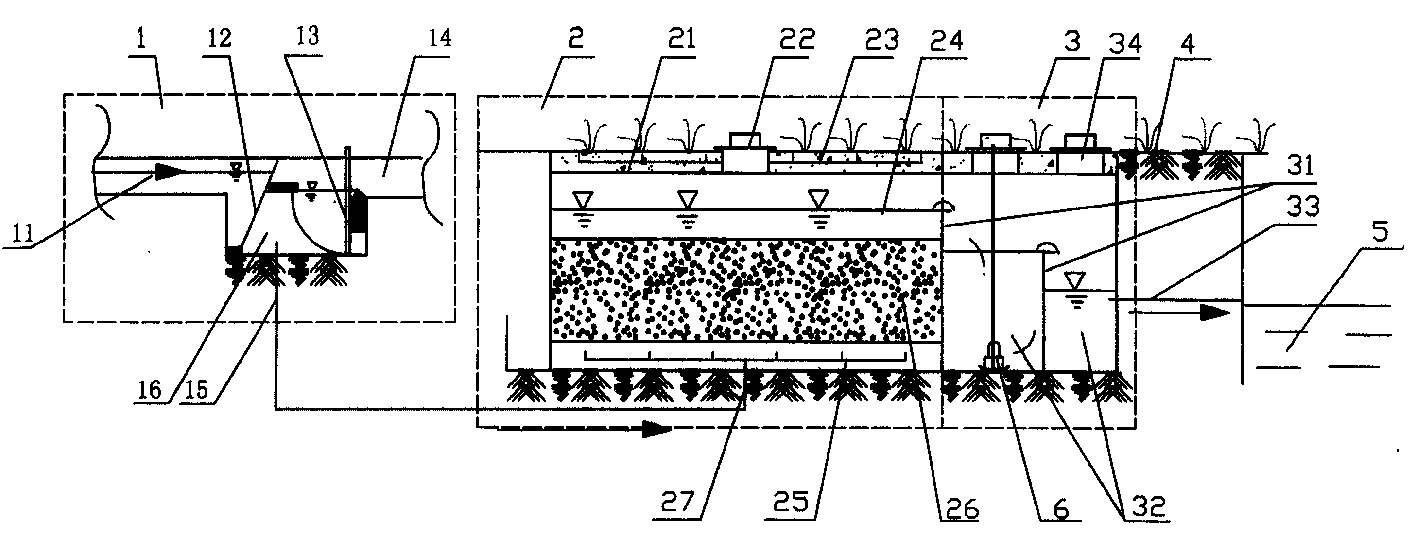

本实用新型的技术方案是：包括混合流膨胀床厌氧生物处理单元和跌水曝 气单元，均置于一个密闭的壳体内;在该壳体顶部设有操作检修口。
所述的混合流膨胀床厌氧生物处理单元包括生物滤池、布水管和密闭壳 体，布水管安装在生物滤池内的底部，与该布水管连接有进水管;在生物滤池 内设有悬浮填料，生物滤池的上端为出水口;
所述的跌水曝气单元包括至少一级曝气阶梯，每一级曝气阶梯的上端为上 一级处理系统的出水口，每一级曝气阶梯的下端为曝气池，在末级的曝气池的 远端设有出水口。
所述的曝气阶梯有两极，在每一级曝气阶梯的下端各有一个曝气池。
在所述的生物滤池的进水管连接有自动行洪闸，该自动行洪闸包括：闸室、 活动闸板，在闸室的两端设有进水口和排水口，在闸室的底部设有与所述的进 水管连接的处理装置取水口，该活动闸板的中上部与排水口底部处的闸室内壁 铰连;在所述的闸室内的进水口底部连接有搭桥板，在活动闸板一端连接有浮 体。
在所述的第一级曝气阶梯下的曝气池内设有水下曝气机。
本实用新型具有以下特点：
1)采用厌氧与低负荷好氧生化处理工艺相结合，出水水质可达到中水标 准;
2)厌氧处理单元采用混合流膨胀床厌氧生物滤池，处理效率高，抗冲击 负荷能力强，运行稳定，几乎无剩余污泥排放，不需任何动力消耗;
3)好氧单元充氧系统采用跌水曝气，同时设置了水下曝气机(不需风机 和机房)，在系统启动及受冲击时可开启水下曝气机，生物系统启动迅速，操 作方便、灵活;
4)工艺流程利用自然落差，设计为自流系统，无需提升和动力消耗;
5)设备均为地下埋放，不占地，地面可以绿化;
6)系统设备均为密封单元，对水处理过程中产生的有味、难闻气体采用 土地处理，无空气污染。
本实用新型能高效率、低能耗、低运行费用的处理污水后作为中水回用， 节约利用水资源。可在远离市政管网的机关单位、院校、住宅小区等场合推广 使用，尤其适用于无人职守的场合。
