申请日2004.11.05
公开(公告)日2006.08.16
IPC分类号E03C1/12; E03C1/14; E03B11/02; C02F1/50; E03D1/00
摘要
一种宾馆卫生间污水净化循环使用装置，该装置安装在宾馆卫生间。包括卫生间洗脸盆台面下放置储水箱，储水箱与台面成为一体，储水箱与卫生间地面形成一定距离，放置储水箱时采用推拉式。洗脸盆的注水口放置过滤器。储水箱连接消毒器。净化水通过安装在储水箱上的水管连接楼下卫生间座便器。水管与储水箱连接，水管上安装水嘴，净化水用于清洗客房内的各种用具及清洗拖布等物。洗澡水由卫生间地漏通过污水管流入楼下储水箱，由楼下消毒器消毒净化后，由上往下层层循环使用。该装置可减少用水量，降低经营成本，解决城市供水不足问题。
権利要求書

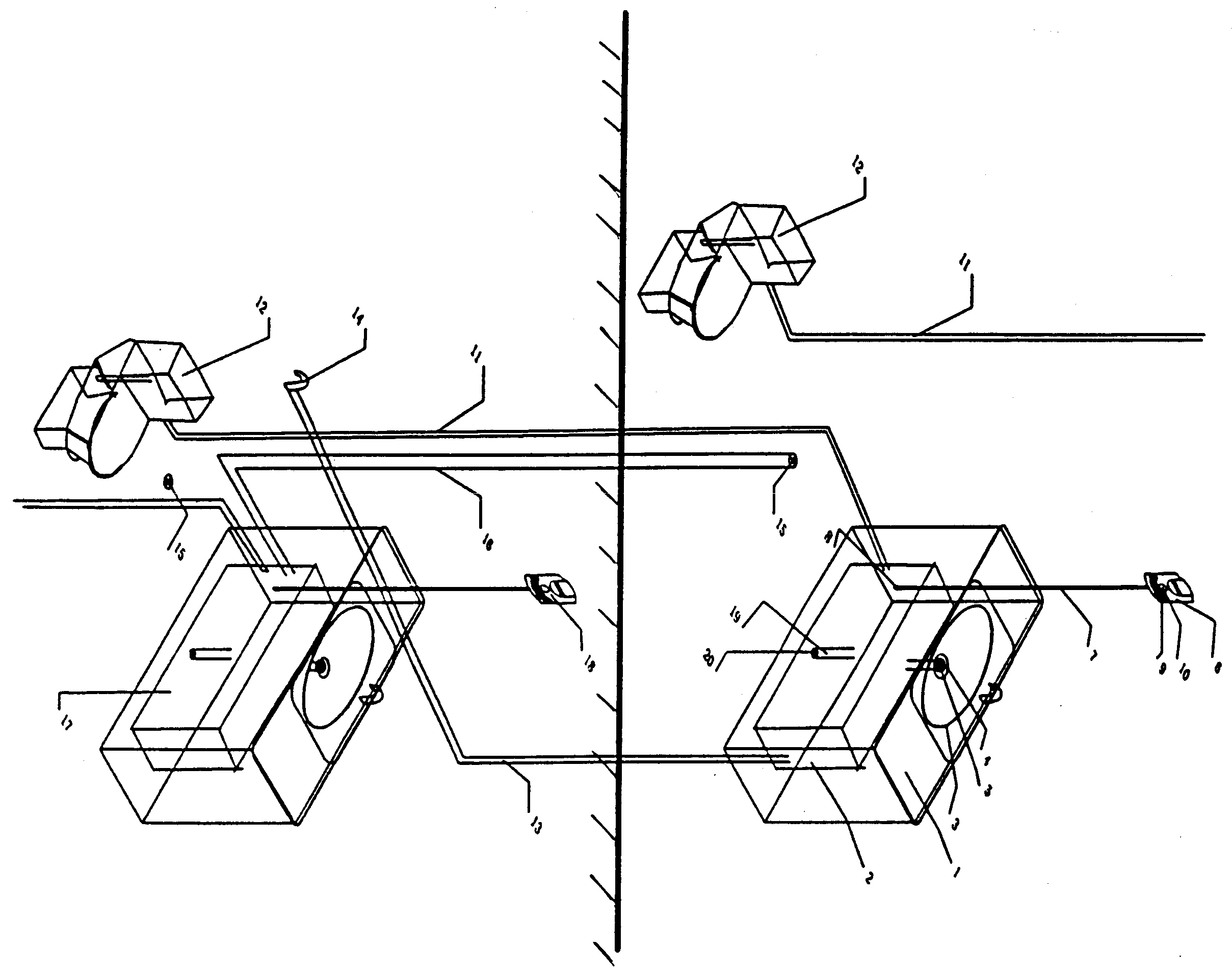

1、一种宾馆卫生间污水净化循环使用装置，其特征是：具有在洗 脸盆台面(1)下，放置储水箱(2)，储水箱(2)与洗脸盆台面(1) 成为一体;储水箱(2)为推拉式结构并与地面形成一定距离;在洗脸 盆(3)的注水口(4)放置过滤器(5);储水箱(2)通过导管(7) 连接消毒器(6)，导管(7)末端装有布气板(8)，消毒器(6)上设 有开关(9)和定时刻度(10);储水箱(2)上的水管(11)连接楼下 坐便器(12)，水管(13)与楼上储水箱(2)连接，水管(13)安装 水嘴(14)，地漏(15)通过污水管(16)与楼下储水箱(17)连接， 楼下卫生间设有消毒器(18);储水箱(2)内装有溢流管(19)其内 设有地漏(20)。
2、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述储水箱(2)放置在卫生间的洗脸盆台面(1)下，储水 箱(2)与卫生间台面(1)形成一体。
3、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述储水箱(2)为推拉式结构并与地面形成一定距离。
4、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述洗脸盆(3)的注水口(4)设一次过滤器(5)。
5、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述储水箱(2)内通过导管(7)连接有二次净化的消毒器 (6)，导管(7)末端装有布气板(8)。
6、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述消毒器(6)上设有开关(9)和定时刻度(10)。
7、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述净化水通过安装在储水箱(2)上的水管(11)，并连接 楼下的坐便器(12)。
8、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述水管(13)与储水箱(2)连接，水管(13)安装水嘴(14)。
9、根据权利1要求所述的宾馆卫生间污水净化循环使用装置，其 特征是：所述地漏(15)通过污水管(16)连接楼下的储水箱(17)， 楼下设有消毒器(18)。
10、根据权利1要求所述的宾馆卫生间污水净化循环使用装置， 其特征是：所述储水箱(2)内装有溢流管(19)和地漏(20)。
说明书
宾馆卫生间污水净化循环使用装置
技术领域
本实用新型涉及宾馆卫生间污水净化循环使用装置。
技术背景
水是地球上一切生命赖以生存，人类生活和生产活动不可缺少的 重要物质，又是不可替代的重要自然资源。随着经济发展、人口增长 和人们物质文化水平的提高，世界各地对水的需求日益增长。在某些 国家和地区已开始发生水危机，并严重影响人们的日常生活和经济的 发展。
我国水资源总量较丰富，但可利用的淡水资源很少，水资源严重 短缺。解决我国供水紧张问题，必须本着“开源与节流并重”的方 针，大力开展节约用水工作。因此，推广合理用水的技术措施，提高 水的重复利用和循环使用率尤为重要。
宾馆客房用水主要是洗澡、洗漱及清洗水果等物，若能将其中的 用水经消毒净化后二次使用，则可减少用水量降低经营成本，同时解 决某些城市用水不足的问题。
发明内容
本实用新型的目的是提供一种结构简单，易操作，旅客及服务人 员正常使用，且不占卫生间面积，使用方便的宾馆卫生间污水净化循 环使用装置。
为实现上述目的，该装置安装在宾馆卫生间，其特征是：包括卫 生间的洗脸盆台面下，放置储水箱，储水箱与洗脸盆台面成为一体， 不占卫生间的面积。储水箱与卫生间地面形成一定距离，放置储水箱 时采用推拉式，便于定期对储水箱进行清洗。在洗脸盆的注水口放置 过滤器，对污水进行第一次过滤。储水箱内有连接消毒器的导管，导 管末端装有布气板，对污水进行第二次消毒净化。对污水消毒净化时 开启旋钮开关，视水量多少将定时刻度固定后，确定开启时间。经过 消毒器处理的污水达到生活杂用水水质标准。净化水通过安装在储水 箱上的水管连接楼下卫生间的座便器。同时，水管与储水箱连接，水 管上安装水嘴，净化水用于清洗客房内的各种用具及清洗拖布等物。 洗澡水由卫生间地漏通过污水管流入楼下的储水箱，由楼下消毒器消 毒净化后，由上往下层层循环使用。储水箱内装有溢流管，高于溢流 管的水，通过储水箱内的地漏排入污水管道。一楼污水可排入下水 道，也可通过安装水泵加压使用净化水。
本实用新型所述储水箱放置在卫生间的洗脸盆台面下，储水箱与 卫生间洗脸盆台面形成一体，不占卫生间面积。
本实用新型所述储水箱与卫生间地面形成一定距离，放置储水箱 时采用推拉式，便于定期对储水箱进行清洗。
本实用新型所述洗脸盆的注水口放置过滤器，对污水进行第一次 过滤。
本实用新型所述储水箱内有连接消毒器的导管，导管末端装有布 气板，对污水进行第二次消毒净化。
本实用新型所述对污水消毒净化时开启旋钮开关，视水量多少将 定时刻度固定后，确定开启时间。
本实用新型所述净化水通过安装在储水箱上的水管，并连接楼下 卫生间的座便器。
本实用新型所述水管与储水箱连接，水管上安装水嘴，净化水用 于清洗客房内的各种用具及清洗拖布等物。
本实用新型所述洗澡水由卫生间地漏通过污水管流入楼下的储水 箱，由消毒器消毒净化后，由上往下层层循环使用。
本实用新型所述储水箱内装有溢流管，高于溢流管的水，通过储 水箱内的地漏排入污水管道。一楼污水可排入下水道，也可通过安装 水泵加压使用净化水。
本实用新型的宾馆卫生间污水净化循环使用装置的特点和使用效 果在于：包括卫生间的洗脸盆台面下，放置储水箱，储水箱与洗脸盆 台面成为一体，不占卫生间的面积。储水箱与卫生间地面形成一定距 离，放置储水箱时采用推拉式，便于定期对储水箱进行清洗。在洗脸 盆的注水口放置过滤器，对污水进行第一次过滤。储水箱内有连接消 毒器的导管，导管末端装有布气板，对污水进行第二次消毒净化。对 污水消毒净化时开启旋钮开关，视水量多少将定时刻度固定后，确定 开启时间。经过消毒器处理的污水达到生活杂用水水质标准。净化水 通过安装在储水箱上的水管连接楼下卫生间的座便器。同时，水管与 储水箱连接，水管上安装水嘴，净化水用于清洗客房内的各种用具及 清洗拖布等物。洗澡水由卫生间地漏通过污水管流入楼下的储水箱， 由楼下消毒器消毒净化后，由上往下层层循环使用。储水箱内装有溢 流管，高于溢流管的水，通过储水箱内的地漏排入污水管道。一楼污 水可排入下水道，也可通过安装水泵加压使用净化水。
