申请日2004.06.07
公开(公告)日2005.10.12
IPC分类号E03C1/12; E03D1/24; E03C1/14; E03B11/02
摘要
本实用新型的水箱包括箱体和水箱盖，上述箱体又包括净水箱和废水集水箱，上述净水箱和废水集水箱通过隔板彼此隔开。在净水箱内，本实用新型的水箱又包括自来水进水管和浮球式开关阀、溢流管和排水控制阀及排水阀手动机构;在废水集水箱内，本实用新型的水箱又包括溢流管和排水控制阀及排水阀手动机构。在废水集水箱的底部设置有废水进水口，通过连接管将废水集水箱与洗手池相连，其中洗手池的下端面高于废水集水箱的上端面，以保证洗手池的下端面与废水集水箱的上端面有一个自由的落水差，在箱体的底部设置有排水道，上述排水道分别与净水箱、废水集水箱的溢流管和排水控制阀相通，从净水箱、废水集水箱的溢流管和排水控制阀放出的水经上述排水道汇总流出。
権利要求書

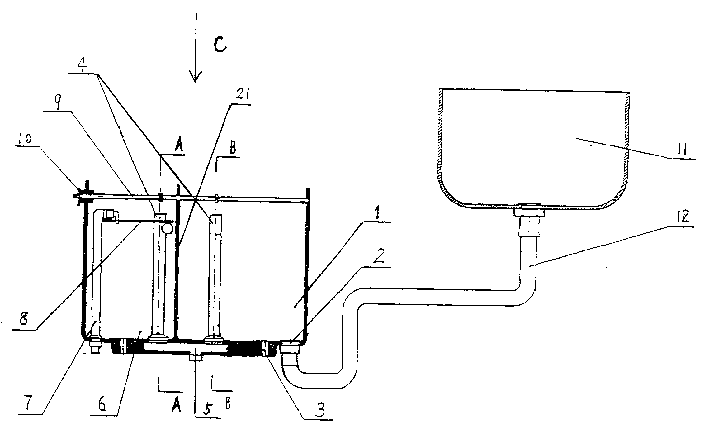

1、一种废水再利用卫生洁具水箱，它包括箱体(13)和箱盖(14)，其特 征：还包括连接管(12)，上述箱体(13)又包括净水箱(6)和废水集水 箱(1)，上述净水箱(6)和废水集水箱(1)之间设有隔板(21);在净 水箱(6)内，又包括自来水进水管(7)和浮球式开关阀(8)、溢流管(4) 和排水控制阀及排水阀手动机构，所述的浮球式开关阀(8)安装在自来 水进水管(7)的上端;在废水集水箱(1)内，又包括溢流管(4)和排 水控制阀及排水阀手动机构;在废水集水箱(1)的底部设置有废水进水 口(2)，通过连接管(12)，废水集水箱(1)与洗手池(11)相连，其中 洗手池(11)的下端面高于废水集水箱(1)的上端面，在箱体(13)的 底部设置有排水道(5)，上述排水道(5)分别与净水箱(6)、废水集水 箱(1)的溢流管和排水控制阀相通。
2、根据权利要求1所述的废水再利用卫生洁具水箱，其中所述的排水 阀手动机构包括放水手柄(10)和控制杆(9)，净水箱拨动杆(18)和废 水集水箱拨动杆(19)及两根拉绳(17-1、17-2);控制杆(9)通过箱体 (13)的预留孔(22)水平地安装在箱体(13)的上部;控制杆(9)横 向穿过净水箱拨动杆(18)和废水集水箱拨动杆(19)，净水箱拨动杆(18) 和废水集水箱拨动杆(19)的头部分别位于控制杆(9)垂直面的两侧， 分别平行安装于净水箱(6)和废水集水箱(1)中;在净水箱(6)内， 净水箱拉绳(17-1)的一端连接在净水箱拨动杆(18)的头部，另一端连 接在净水箱铰链杆(16-1)的头部，并且净水箱拨动杆的头部与铰链杆的 头部方向相同;在废水集水箱(1)中，废水集水箱拉绳(17-2)的一端连 接在废水集水箱拨动杆(19)的头部，另一端连接在废水集水箱铰链杆 (16-2)的头部，并且废水集水箱拨动杆的头部与铰链杆的头部方向相同。
3、根据权利要求1所述的废水再利用卫生洁具水箱，其中排水控制阀 包括两个铰链杆(16-1、16-2)和两个皮塞(15-1、15-2);皮塞(15-1、15-2) 分别固定在铰链杆(16-1、16-2)的前部，净水箱铰链杆(16-1)的后端 置于净水箱溢流管(4)的外壁一侧，与溢流管(4)铰链连接;废水集水 箱铰链杆(16-2)的后端置于废水集水箱溢流管(4)的外壁一侧，与溢流 管(4)铰链连接。
说明书
废水再利用卫生洁具水箱
所属技术领域
本实用新型涉及一种家庭废水再利用节水装置，特别是一种卫生洁具上 使用的废水再利用卫生洁具水箱。
背景技术
缺水是我国内陆城市和乡村普遍存在的问题。实现城镇污、废水资源化， 既可重复利用水资源，满足部分用水需求;又可节约开支，保护环境。目 前人们已着眼于在建筑工程中开发建造中水处理系统，以缓解用水紧张局 面。中水处理系统主要是通过管道收集、中水物化处理或生物处理、管道 给水系统等实现水资源的再利用。但其投资大，运行、维护费用高昂，难 以推广应用。
发明内容
本实用新型的目的是提供一种投资小，占用空间少，利用家庭现有设施 且节水效果明显的家庭废水再利用水箱。
本实用新型的水箱包括箱体和水箱盖，上述箱体又包括净水箱和废水集 水箱，上述净水箱和废水集水箱通过隔板彼此隔开。在净水箱内，本实用 新型的水箱又包括自来水进水管和浮球式开关阀、溢流管和排水控制阀及 排水阀手动机构;在废水集水箱内，本实用新型的水箱又包括溢流管和排 水控制阀及排水阀手动机构。在废水集水箱的底部设置有废水进水口，通 过连接管将废水集水箱与洗手池相连，其中洗手池的下端面高于废水集水 箱的上端面，以保证洗手池的下端面与废水集水箱的上端面有一个自由的 落水差，在箱体的底部设置有排水道，上述排水道分别与净水箱、废水集 水箱的溢流管和排水控制阀相通，从净水箱、废水集水箱的溢流管和排水 控制阀放出的水经上述排水道汇总流出。
所述的排水阀手动机构包括放水手柄和控制杆，净水箱拨动杆和废水集 水箱拨动杆及两根拉绳。放水手柄安装在箱体的外侧与控制杆连接，控制 杆通过箱体的预留孔水平地安装在箱体的上部。上述控制杆横向穿过净水 箱拨动杆和废水集水箱拨动杆，净水箱拨动杆和废水集水箱拨动杆的头部 分别位于控制杆垂直面的两侧，分别平行安装于净水箱和废水集水箱中。 在净水箱内，拉绳的一端连接在净水箱拨动杆的头部，另一端连接在铰链 杆的头部;在废水集水箱内，拉绳的一端连接在废水集水箱拨动杆的头部， 另一端连接在铰链杆的头部。
废水集水箱内的溢流管的高度设置应满足低于手动控制阀的高度，并 确保最大的水容量。废水集水箱内的排水控制阀包括一个皮塞和一个铰链 杆及与排水阀手动机构连接的拉绳。皮塞固定在铰链杆的前部，铰链杆的 后端置于溢流管的外壁一侧，与溢流管铰链连接。铰链杆与废水集水箱 拨动杆均位于溢流管的同一侧，通过拉绳连接，拉绳的一端固定在废水集 水箱拨动杆的头部，另一端固定在铰链杆的头部，并且废水集水箱拨动杆 的头部与铰链杆的头部方向相同。拉绳向上拉起或放下通过铰链杆带动皮 塞开启或封闭排水口，从而完成放水和停止放水。
净水箱溢流管的高度设置应满足低于手动控制阀的高度，净水容量是 通过调整浮球式开关阀的浮球高度而确定的。在净水箱内的排水控制阀包 括一个皮塞和一个铰链杆及与排水阀手动机构连接的拉绳。皮塞固定在铰 链杆的前部，铰链杆的后端置于溢流管的外壁一侧，与溢流管铰链连接。铰 链杆与净水箱拨动杆均位于溢流管的同一侧，通过拉绳连接，拉绳的一端 固定在净水箱拨动杆的头部，另一端固定在铰链杆的头部，并且净水箱拨 动杆的头部与铰链杆的头部方向相同。拉绳向上拉起或放下通过铰链杆带 动皮塞开启或封闭排水口，从而完成放水和停止放水。
