申请日2004.01.16
公开(公告)日2004.12.29
IPC分类号C02F1/46; C02F1/32; C02F1/78; C02F1/461
摘要
本发明公开了一种滑动弧放电等离子体有机废水处理装置。在反应罩的绝缘底座上装有与高压电源相连的刀型分叉电极，绝缘底座中部有与废水槽相连的废液收集槽，槽口上装有雾化喷嘴，反应罩的上部装有气体采样口、排气管道，排气管道外装有冷却水套，压缩空气和废水槽分别通过导管一起接入雾化喷嘴。废水和压缩空气通过空气雾化喷嘴形成待处理的废水水雾，气水混合物推动起弧端形成的滑动电弧向下游移动产生气液混合体滑动弧放电，产生臭氧、紫外线、高能电子、电解作用、OH和O等活性粒子直接作用于被处理的废水，实现在线放电处理。本发明尤其用于难降解高浓度有机废水的处理，有机废水浓度无论多高通过处理后COD、BOD等去除率均可达99%以上。
権利要求書

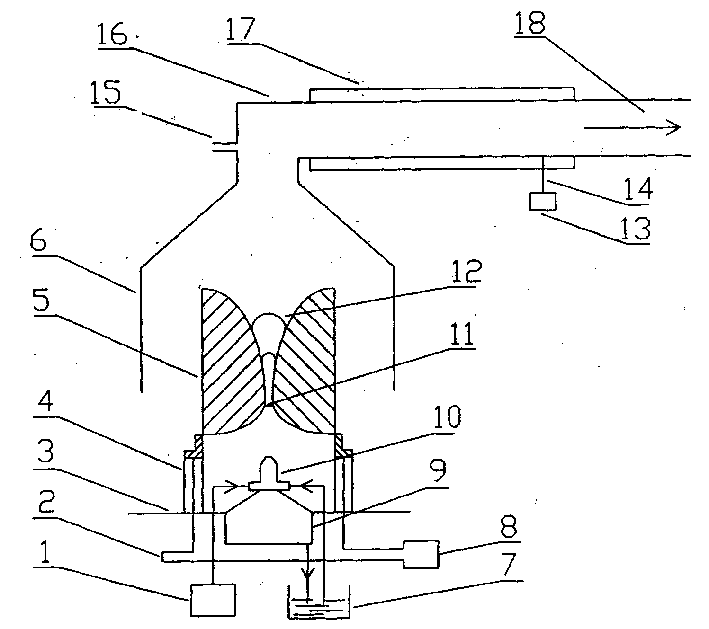

1、一种滑动弧放电等离子体有机废水处理装置，其特征在于包括：在反应 罩(6)的底部从下至上依次装有绝缘底座(3)，绝缘底座(3)两侧对称的绝缘支柱 (4)上分别装有下大上小的、与高压电源(8)相连的刀型分叉电极(5)并形成起弧 端(11)，绝缘底座(3)中部有与废水槽(7)相连的废液收集槽(9)，废液收集槽(9) 槽口装有固定在绝缘底座(3)上的喷嘴(10)，反应罩(6)的上部依次装有气体采 样口(15)、排气管道(16)，排气管道(16)外装有用导液管(14)与储液槽(13)相 连的冷却水套(17)，空气压缩机(1)的压缩空气和废水槽(7)的废水分别通过导 管一起接入喷嘴(10)。
2、根据权利要求1所述的一种滑动弧放电等离子体有机废水处理装置，其 特征在于：所说的喷嘴(10)，其喷口直径为1～5mm。
3、根据权利要求1所述的一种滑动弧放电等离子体有机废水处理装置，其 特征在于：所说的起弧端(11)处的刀型分叉两电极(5)之间距离最小处为2～ 5mm。
说明书
滑动弧放电等离子体有机废水处理装置
所属技术领域
本发明涉及废水处理装置，尤其涉及一种滑动弧放电等离子体有机废水处理 装置。
背景技术
对有机废水的处理尤其是高浓度有机废水的处理仍然是一棘手的问题，困 扰着化工制药等产业，现有技术中对废水处理方法很多，常规推荐使用的生化 法、电解法和絮凝法等均难以解决含复杂有机物的废水处理问题，这也是环境 保护急需解决的问题。采用低温等离子体化学方法处理工业废水的研究在国际 上时间不长，已提出的方法有高能电子束法和水中脉冲放电处理法。由于水的 密度远远大于气体的密度、当电子射向水而时，高能电于在与水分子的频繁碰 撞中很快失去动能，其透入深度十分微小，因而难于处理大流量的水。水中脉 冲放电法利用在水中进行脉冲电弧放电处理水、放电部分与水的接触只局限于 两电极间的一条放电通道，接触积小，主要依靠放电产生的冲击波在水中的传 播起杀菌作用，对有害物质的分子起作用的只局限于与放电通道接触的部分。 因此，这两种方法都难于实现大规模的处理。
滑动弧放电等离子体是近几年来刚出现的一项新技术，并被应用在环境保 护技术上，这种方法可以在大气压或更高压力下产生非平衡等离子体，国外近 年来有利用滑动弧放电技术治理H2S、SO2、N2O等废气的研究报道，但国内外尚 未有利用滑动弧放电治理废水的研究或报道。
发明内容
本发明的目的是提供一种滑动弧放电等离子体有机废水处理装置，采用滑 动弧放电等离子体适用于处理难降解高浓度有机废水。
为了达到上述目的，本发明采用的技术方案是它包括：在反应罩的底部从 下至上依次装有绝缘底座，绝缘底座两侧对称的绝缘支柱上分别装有下大上小 的、与高压电源相连的刀型分叉电极并形成起弧端，绝缘底座中部有与废水槽 相连的废液收集槽，废液收集槽槽口装有固定在绝缘底座上的喷嘴，反应罩的 上部依次装有气体采样口、排气管道，排气管道外装有用导液管与液体收集瓶 相连的冷却水套，空气压缩机的压缩空气和废水槽的废水分别通过导管一起接 入喷嘴。
本发明与背景技术相比，具有的有益的效果是：本发明的等离子体废水处 理与目前废水处理行业主要是生化法相比较，等离子废水处理器有较高的优势， (1)它可以连续处理废水，不需要较长的停留时间，有机污染物去除无选择性; (2)制造电极的原料廉价，系统占地面积小，操作与维修方便，可以比较容易地 实现自动化控制，以保证处理的质量;(3)不需要添加药剂等消耗品，只需电 力，方便易得。
本发明可采用间隙式和连续式，如制造单一的设备，用于废水量产出较小 的工厂等，连续式可广泛用于废水量产出较大的工厂。主要用于难降解的高浓 度有机废水，如化工反应、染料、印染、发酵、制药、造纸等行业产生的废水。 有机废水浓度无论多高通过处理后COD、BOD等去除率均可达99%以上。
