申请日2005.04.21
公开(公告)日2006.05.10
IPC分类号E03D1/01; E03C1/12
摘要
本实用新型是一种清水废水两用冲洗洁净器，可有效解决废水的利用和节约水资源及费用的问题，其结构是，自来水箱下部有连为一体的废水箱，其上口有上盖，侧面有进水阀管，内底部上装有与下部废水箱相通的溢水管，自来水箱底部有穿过废水箱与其下部储水槽相通的排水管，排水管上口部有球阀，球阀经拉线装在弹簧转杆上，弹簧转杆穿过箱壁固定在箱体内的支撑体上，废水箱底部有与其下部的储水槽相通的溢水管，上侧部有进水管，废水箱底部排水口上装有球阀，球阀经拉线装在弹簧转动杆上，弹簧转动杆穿过废水箱壁装在箱体内的支撑体上，废水箱体下底外部有储水槽，其结构新颖独特，废水、自来水两用，节水、节费用，有广阔的开发应用前景。
権利要求書

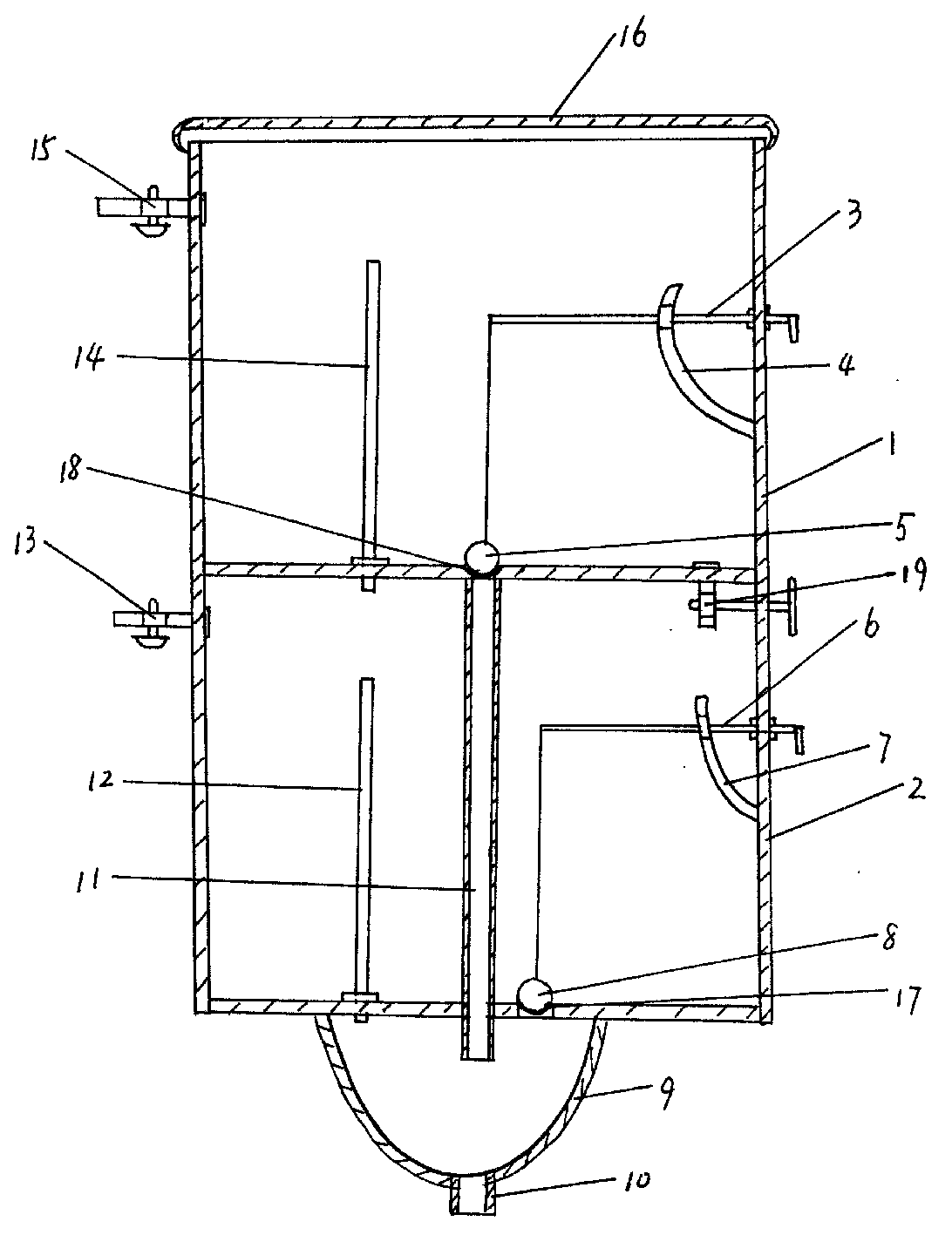

1、一种清水废水两用冲洗洁净器，其特征在于是，自来水箱(1)下部有 连为一体的废水箱(2)，自来水箱上口有上盖(16)，自来水箱(1)侧面有时 水阀管(15)，内底部上装有与下部废水管(2)相通的溢水管(14)，自来水箱 (1)底部装穿过废水箱(2)与其下部储水槽(9)相通的排水管(11)，排水 管(11)上口部有球阀(5)，球阀(5)经拉线装在弹簧转轩(3)上，弹簧转 杆(3)穿过箱壁固定在箱体内的支撑体(4)上，废水箱(2)底部内装有与其 下部的储水槽(9)相通的溢水管(12)，上侧部有进水阀管(13)，废水箱(2) 底部内的排水口上装有球阀(8)，球阀(8)经拉线装在弹簧转动杆(6)上， 弹簧转动杆(6)穿过废水箱壁装在箱体内的支撑杆(7)上，储水槽(9)下部 有排水管(10);
2、根据权利要求1所述的清水废水 两用冲洗洁净器，其特征在于，自来水 箱(1)底部靠一侧开有与下部废水箱(2)相通的下水口，其口内装有下水管 阀(19)，下水管阀(19)的阀柄伸出废水箱(2)壁外。
3、根据权利要求1所述的清水废水两用冲洗洁净器，其特征在于，所说的 球阀(5)的出水口上有橡胶密封环(18)，球阀(8)的出水口上有橡胶密封环 (17)。
说明书
清水废水两用冲洗洁净器
一、技术领域
本实用新型是涉及一种卫生间可废水利用的清水废水两用冲洗洁净器。
二、背景技术
生活废水，如厨房洗菜用过的废水，洗衣，洗澡废水等等，往往是直接排 入下水道排走，很少用于卫生间冲洗便池、马桶等，特别是在缺水的当今社会， 一则是水资源的浪费，二则因水价不断上涨，用户经济负担加重，于国于民都 不利，废水这是有待解决的实际问题。
三、实用新型内容
针对上述情况，本实用新型之目的就是提供一种清水废水两用冲洗洁净器， 可有效解决废水的利用和节约水资源及费用的问题，大家知道，目前卫生间多 是使用单水箱，由自来水冲洗便器，这种单一的结构无法储存废水，本实用新 型的解决技术方案就是，采用自来水箱下部装有连为一体的废水箱，自来水箱 上口有上盖，自来水箱箱侧面有进水阀管，内底部上装有与下部废水箱相通的 溢水管，自来水箱底部有穿过废水箱与其下部储水槽相通的排水管，排水管上 口部有球阀，球阀经拉线(杆)装在弹簧转杆上，弹簧转杆穿过箱壁固定在箱 体内的支撑体上，废水箱底部内装有与其下部的储水槽相通的溢水管，上侧部 有进水管，废水箱底部内的排水口上装有球阀，球阀经拉线(杆)装在弹簧转 动杆上，弹簧转动杆穿过废水箱壁装在箱体内的支撑体上，废水箱体下底外部 有储水槽，本实用新型其结构新颖独特，废水、自来水两用，节水、节费用， 有广阔的开发应用前景。
