申请日2004.06.07
公开(公告)日2005.08.03
IPC分类号E03C1/23
摘要
一种能分别处理可再利用生活污水和不可再利用生活污水的生活污水分流阀。它是将阀体的排水通道隔开分为两条，将活塞改成半球型，由转动轴固定在阀体外壳上并控制其转动方向。在活塞开启任何一条排水通道时，另一条排水通道都处于封闭状态，从而实现生活污水分流。
权利要求书
1、一种生活污水分流阀，其特征是：阀体的排水通道隔开分为两条，活塞为半 球型。

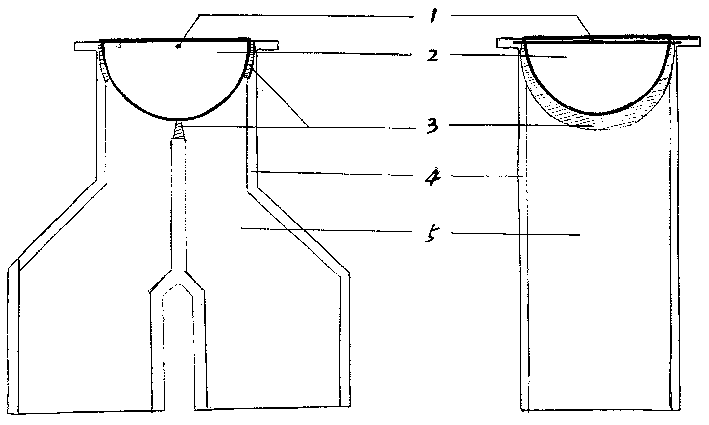

2、根据权利要求1所述的生活污水分流阀，其特征是：转动轴穿过半球型活塞 的球心固定在阀体外壳的上口，半球型活塞与阀体外壳间有固定在外壳上的橡胶 密封圈相隔。
说明书
生活污水分流阀
所属技术领域
本实用新型涉及一种生活污水处理装置，尤其能分别处理可再利用生活污水和不可再利 用生活污水的生活污水分流阀。
背景技术
目前，公知的生活污水处理阀由活塞，阀体构成。当活塞与阀体相闭合时，起到封闭作 用，阻止水流通过;当活塞与阀体分离时，生活污水直接排到下水道，其中包括很多可再利 用生活污水，造成了水资源浪费。
发明内容
为了克服现有生活污水处理阀不能分流可再利用生活污水的不足，本实用新型提供一种 生活污水分流阀，该阀门不仅能处理不可再利用生活污水，而且能分流可再利用生活污水， 达到节约用水的目的。
本实用新型解决其技术问题所采用的技术方案是：将阀体的排水通道隔开分为两条，并 将活塞改为半球型，由转动轴固定在阀体外壳并控制其转动方向。被隔开的排水通道一条为 不可再利用生活污水排的通道，直接连接到下水道;另一条为可再利用生活污水排水通道， 连接到蓄水容器。当半球型活塞开启任何一条排水通道时，另一条排水通道都处于封闭状态， 从而达到生活污水分流的目的。
本实用新型的有益效果是，在处理生活污水时，能有选择地进行回收利用，节约水资源。
