申请日2005.04.22
公开(公告)日2006.05.17
IPC分类号C02F1/32; C02F1/46
摘要
场助半导体光催化废水处理器。包括一个箱体，其特征在于在箱子内设置若干个由紫外灯、石英管和金属网组成的工作单元，紫外灯固定在石英管内，石英管外壁上有二氧化钛涂层，金属网固定在石英管外，石英管的一端连接电源的正极，金属网连接电源的负极，石英管的两端头穿过箱壁并与箱壁间密封。本实用新型的结构使紫外光直接作用于二氧化钛上基本无光损失，电场分离光生电子和光生空穴，减少二者复合机会，使得反应速率大幅度提高。
権利要求書
1、场助半导体光催化废水处理器，包括一个箱体，箱体上有进水口和出 水口，其特征在于在箱子内设置若干个由紫外灯、石英管和金属网组成的工 作单元，紫外灯固定在石英管内，石英管外壁上有二氧化钛涂层，金属网固 定在石英管外，石英管的一端连接电源的正极，金属网连接电源的负极，金 属网和石英管之间构成一个电场，石英管的两端头穿过箱壁并与箱壁间密封， 紫外灯的接线柱露在箱体外，箱体内为一密封体。
说明书
场助半导体光催化废水处理器
技术领域
本实用新型属于废水 处理设备。
半导体二氧化钛在波长小于387纳米紫外光照射下，在导带和价带上产 生大量光生电子和光生空穴，吸附在二氧化钛上的溶解氧、水分子等与电子 空穴相作用，产生氢氧自由基等氧化性极强的自由基。这些自由基能够分解 多种有机物、细菌及病毒。因此，目前二氧化钛常用于处理各种有机废水， 比较先进的装置结构包括一个容器，将二氧化钛贴片贴的容器的内壁上，在 容器的底部安装紫外灯。这种装置的紫外光传输时大部分被废水吸收，降低 了自由基的产率，处理效果不好。
发明内容

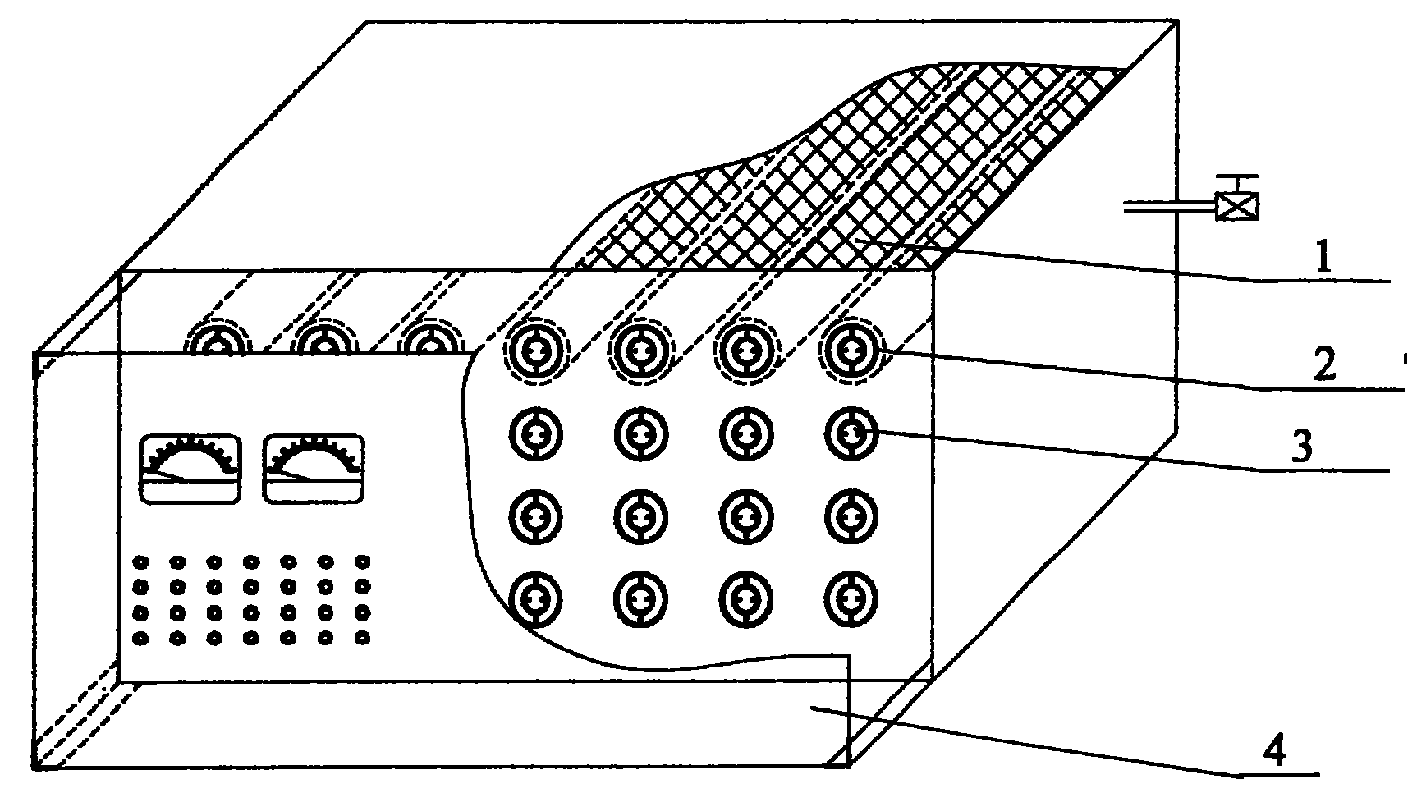

本实用新型的目的在于提供一种处理效率较高的场助半导体光催化废水 处理器，如附图所示，本实用新型包括一个箱体，箱体上有进水口和出水口， 被处理的废水通过进水口和出水孔在箱体内流过，其特征在于在箱子内设置 若干个由紫外灯、石英管和金属网组成的工作单元，紫外灯固定在石英管内， 石英管外壁上有二氧化钛涂层，金属网固定在石英管外，石英管的一端连接 电源的正极，金属网连接电源的负极，金属网和石英管之间构成一个电场， 石英管的两端头穿过箱壁并与箱壁间密封，紫外灯的接线柱露在箱体外，箱 体内为一密封体。本实用新型的结构使紫外光直接作用于二氧化钛上基本无 光损失，电场分离光生电子和光生空穴，减少二者复合机会，使得反应速率 大幅度提高，实验证明可比现有技术提高十倍以上。
