申请日2004.06.03
公开(公告)日2005.07.13
IPC分类号C02F1/14; C02F1/28; C02F3/10
摘要

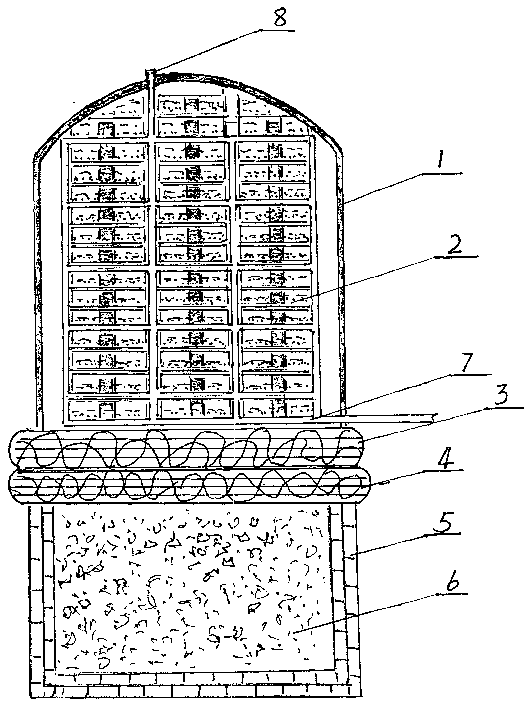

本实用新型涉及一种太阳能浓缩污水及水滤清设备，它由太阳能浓缩装置和水的过滤装置由管道连接构成。其中太阳能浓缩污水装置是由多层蒸发床2及其导热外罩1构成;水过滤装置是由软组织过滤层3，其下面设有生物发育层4，将生物发育层置于一个沉淀池5之上构成，在池内设置有化学反应物。所述蒸发床通过管道7与组织过滤层出水口连接。本实用新型不仅能用作处理一般的污水，更重要的是它用于对盐碱地、坑凹地等非耕种地水质的处理，与此同时还能利用太阳能提取纯净的蒸馏水。
権利要求書
1、一种太阳能浓缩污水及水滤清设备，其特征是它由太阳能浓缩污水 装置和水的过滤装置由管道连接构成，其中太阳能浓缩污水装置由多层蒸 发床(2)及其导热外罩(1)构成;水的过滤装置是由软组织过滤层(3)， 其下面设有生物发育层(4)，将生物发育层置于一个沉淀池(5)之上构成， 所述的蒸发床(2)通过管道(7)与软组织过滤层(3)出水孔相接，在 沉淀池(5)内设置有化学反应物(6)。
2、根据权利要求1所述的太阳能浓缩污水及水滤清设备，其特征是蒸 发床(2)是由能导热的固态床体(2-1)，在其上铺设有织物料(2-2)，织 物料上设有大小不同的孔隙颗粒(2-3)构成。
3、根据权利要求1所述的太阳能浓缩污水及水滤清设备，其特征是软 组织过滤层(3)是由粗麻棉织物包裹着的纤维木质素层(3-1)、粗麻棉织 物包裹着的膨润土层(3-2)及由粗麻棉织物包裹的磺化煤层(3-3)依次 叠加由金属丝捆扎而成。
4、根据权利要求1所述的太阳能浓缩污水及水滤清设备，其特征是生 物发育层(4)是由在谷杆硬料形成的空腔内填充有能使微生物生长的植物 粉碎料所构成。
说明书
太阳能浓缩污水及水滤清设备
技术领域
本实用新型属于水净化处理设备技术领域，确切地说是一种利用太阳 能浓缩污水及水滤清设备。
背景技术
目前污水处理装置有多级处理装置，也有单级处理装置，存在有三步 处理法和一步处理法，多级或单级处理装置均置于地面上方，它们占地面 积大，投资高，操作及维护管理复杂，能耗高。低浓度污水，普遍采用二 级活性污泥法或生物接触氧化法等好氧生物处理技术，二级活性污泥法和 常规接触氧化法设备结构单一，要分级处理，即：二级氧化，二次曝气， 因而也是占地面积大，停留时间长，投资大、耗能高，气水混合不均，易 出现断流死角，氧利用率及污染物去除率低，需要预处理及深度处理设施。 以上涉及的污水处理方式单一，至今还未发现采用太阳能技术对污水浓缩 提取，同时对污水进行滤清的设备出现。
发明内容
本实用新型的目的是为了克服现有技术中的不足;并提供一种太阳能 浓缩污水及水滤清设备，以满足和提高污水处理后的再次利用，尤其是盐 碱地、非耕种田地的水质处理。
本目的以下列技术方案来实现：太阳能浓缩污水及水滤清设备，它由太 阳能浓缩污水装置和水的过滤装置由管道连接构成，其中太阳能浓缩污水 装置由多层蒸发床及其导热外罩构成;水的过滤装置是由软组织过滤层， 在其下面设有生物发育层，将生物发育层置于一个沉淀池之上构成，所述 的蒸发床通过管道与软组织过滤层出水孔相接，，在沉淀池内设置有化学反 应物。蒸发床是由能导热的固态床体，在其上铺设有织物料，织物料上设 有大小不同的孔隙颗粒构成。软组织过滤层是由粗麻棉织物包裹着的纤维 木质素层、粗麻棉织物包裹着的膨润土层及由粗麻棉织物包裹的磺化煤层 依次叠加由金属丝捆扎而成。生物发育层是由在谷杆硬料形成的空腔内填 充有能使微生物生长的植物粉碎料所构成。
本实用新型与现有技术比较具有以下优点：在设计中增设有太阳能污 水浓缩装置，所以除了能将污水滤清的功能之外，还可以收取纯净的蒸馏 水;在水过滤装置中增设有软组织过滤层，在水滤清的过程可磁化水;本 设计中的过滤装置在使用中一般是合理设置在地面以下，只有水浓缩装置 位于地面以上的高处，它们由管道连接，所以它占地面积小，耗能低;它 不仅能用作处理一般的污水，而且主要用于盐碱地水质的处理。
