申请日2004.06.03
公开(公告)日2006.02.15
IPC分类号C02F1/78; E03C1/12
摘要
一种污水净化循环用水装置，解决了现有技术中用过的水直接排放掉，无净化和循环再次使用的构造和功能，浪费宝贵的水资源的不足。其特征是与臭氧机43相连的过滤消毒器57与水回收管12相连并置于与电动水泵19、高位贮水箱35、下水管38、用水出口39相连的集水池13上。污染严重的水直接排入阴沟11;污染不严重的水经过滤消毒、泵送至高位水箱35可重复使用。本装置可供用于将尚可使用的污水净化后再次循环使用。
権利要求書
1、一种污水净化循环用水装置，由用水装置(1)、上下水管(34、38)、集水池(13)、三通管(18)、 电动水泵(19)构成，其特征是分流器(2)分别连接用水装置(1)和其上带有除臭凹管(10)的排污管 (9)、其上连有自动继电器(55)的水回收管(12)相连，排污管(9)与阴沟(11)相通。过滤消毒器 (57)与水回收管(12)相连并置于集水池(13)上，带有“U”形管(16)的溢流管(15)分别与阴沟 (11)和其上带有盖(14)和出水管(17)的集水池(13)相连，三通管(18)分别与出水管(17)、电 动水泵(19)和低限位器(20)相连，上水管(34)的两端分别与电动水泵(19)和高位贮水箱(35)相 连，三通(36)分别与下水管(38)、高限位器(37)和高位贮水箱(35)相连，串联导线(40)的两端 分别连接高、低限位器(37、20)，下水管(38)经管道与用水出口(39)相连，臭氧机(43)上的自动 控制导线(56)与自动继电器(55)相连，臭氧分气阀(67)分别连接臭氧机(43)上的臭氧输气管(54)、 予设臭氧消毒柜(81)、予设浴盆浴足臭氧释气包(82)和消毒臭氧气管(65)，消毒臭氧气管(65)与过 滤消毒器(57)相连。
2、根据权利要求1中所述的污水净化循环用水装置，其特征是分流器(2)的构造是阀芯轴(5)的 一端与壳体活动连接，其上固定连接有阀芯(3)，其另一端穿出壳体并依次连接石棉水封(6)和阀芯旋 转把手(4)，两道档板(7)与壳体固定连接，其上连有进水管I、出水管II和出水管III。
3、根据权利要求1中所述的污水净化循环用水装置，其特征是限位器(20)的构造是其底部制有外 套螺纹(24)、水位计进水口(22)，其上部连有水位计(21)、水位计固定架(23)和与壳体固定的限位 块，其上开有通气口(27)的隔板(25)置于限位器(20)中，将其分为上、下腔，其上连有活塞杆(28) 和气囊(29))的气动舱(26)置于隔板(25)上，由长短各一触点片组成的常开、常闭触点(30)的一 端由绝缘垫(31)隔离与接线柱(32)相连，并由微调螺钉(33)锁定，其另一端长的触点片搭于活塞杆 (28)之上平面直径一半的位置。
4、根据权利要求1中所述的污水净化循环用水装置，其特征是臭氧机(43)的构造是其上设置有固 定环(45)、散热孔(46)、电源插头(48)、机盖(44)及其固定螺钉(47)、自动手动联线接口(49)， 空气压缩机(53)的进气管和出气管分别与臭氧气管()52)和臭氧输气管(54)相连，紫外放电丝(51) 固定于臭氧发生器(50)上。
5、根据权利要求1中所述的污水净化循环用水装置，其特征是过滤消毒器(57)的构造是消毒器盖 (58)置于水回收管(12)相连的再用水消毒进水口(59)上，置于滤网垫(60)的多层滤网(61)置于 螺旋膛线导流器(62)上并与内壁贴合，臭氧释放器(64)置于与壳体相连的支点上的翻流盂(63)内， 混流出水罩(66)与壳体螺接，臭氧管(65)与释放器(64)相连。
6、根据权利要求1中所述的污水净化循环用水装置，其特征是臭氧分气阀(67)的构造是进气管嘴 (71)、手控固定簧片(78)、控制臭氧机接口(80)均固定于分气阀上盖(68)上，分气阀芯(69)置于 分气阀上盖(68)与分气阀底座(70)之间，移动滑片(79)置于分气控制把手(75)的另一端，上底盖 紧固螺钉(76)将分气阀上盖(68)和分气阀底座(70)固定，臭氧管(65)与自控出气管嘴(72)相连。
说明书
污水净化循环用水装置
本实用新型涉及一种环保净化供水装置，特别是一种可以将刚刚用过、经净化处理后尚可使用的污水 净化循环用水装置
现有技术中的用、排水装置，其目的是为人们的生产、生活提供方便。其构造一般是联于自来水供水 管线上的水龙头的下方，置有一与排污水管线相联的水池。其不足之处是用过的水直接排放掉，无净化和 循环再次使用的构造和功能，浪费宝贵的水资源。
本实用新型的目的在于解决上述现有技术中的不足之处，而提供一种将生产、生活用水经净化可再次 使用的污水净化循环用水装置，以达到节约水资源的目的。

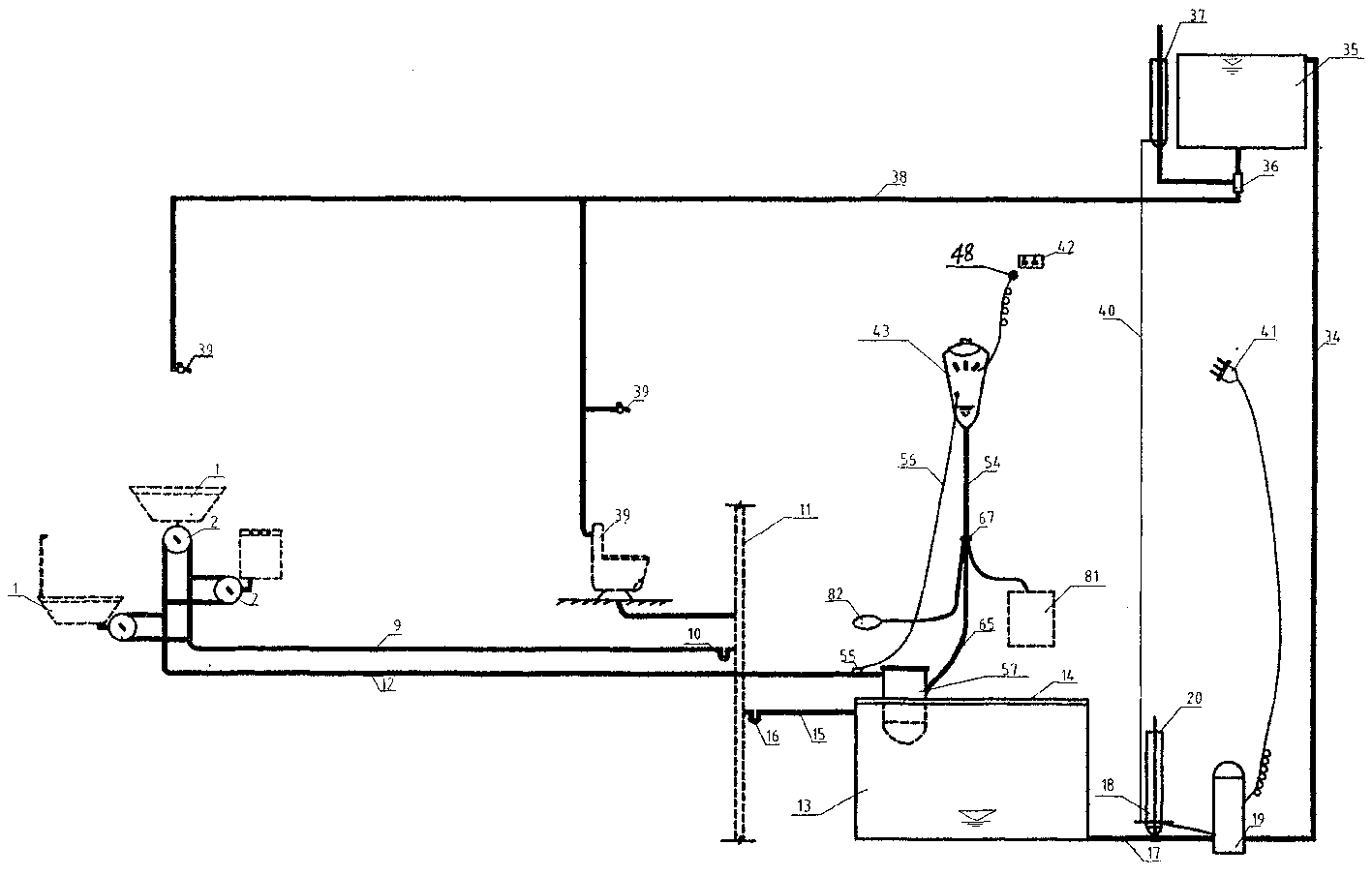

本实用新型的技术解决方案是：(参照图1)分流器2分别连接用水装置1(如水池、浴缸、洗衣机等) 和其上带有除臭凹管10的排污管9、其上连有自动继电器55的水回收管12相连。排污管9与阴沟11相 通。过滤消毒器57与水回收管12相连并置于集水池13上。带有“U”形管16的溢流管15分别与阴沟11 和其上带有盖14和出水管17的集水池13相连。三通管18分别与出水管17、电动水泵19和低限位器20 相连。上水管34的两端分别与电动水泵19和高位贮水箱35相连。三通36分别与下水管38、高限位器 37和高位贮水箱35相连。串联导线(40)的两端分别连接高、低限位器37、20。下水管38经管道与用 水出口39(如水龙头、抽水马桶等)相连。臭氧机43上的自动控制导线56与自动继电器55相连。臭氧 分气阀67分别连接臭氧机43上的臭氧输气管54、予设臭氧消毒柜81、予设浴盆浴足臭氧释气包82和消 毒臭氧气管65。消毒臭氧气管65与过滤消毒器57相连。
