申请日2004.06.03
公开(公告)日2005.07.06
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型高效污水生物处理系统包括固液分离单元、初沉单元、厌氧反应单元、好氧反应单元、最终沉淀单元、过滤单元和消毒排放单元;其中在厌氧反应单元中添加厌氧生物菌群，在好氧反应单元中添加好氧生物菌群和若干个浮动式滤球。每个处理单元为预制成型的一个或多个箱体结构，经纳米材料专业化处理，具有抗粉化、渗漏和变形的优点，使用寿命长。在厌氧反应单元和好氧反应单元中分别加入生物菌群，将污水中的碳水化合物快速分解为二氧化碳和水;加速污水中有机物、氮化物、硫化物等各种物质的分解。在好氧反应单元中还置放若干个浮动式滤球，使生物菌群有更多的着床巢，有效地保证生物菌群的稳定性，最大限度地发挥生物菌群的处理功能。
権利要求書

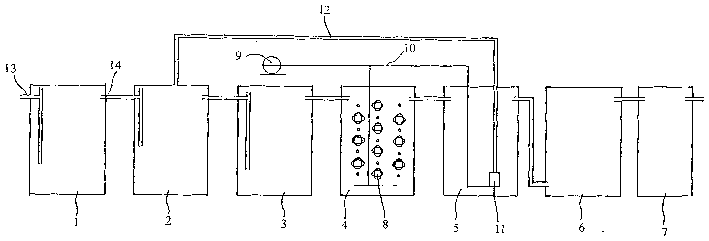

1、一种高效污水生物处理系统，包括通过管道依次相连的固液分离单元(1)、初沉单元 (2)、最终沉淀单元(5)、过滤单元(6)和消毒排放单元(7);其特征是在所述初沉单元(2) 和最终沉淀单元(5)之间串接厌氧反应单元(3)和好氧反应单元(4)，在所述厌氧反应单 元(3)中添加厌氧生物菌群，在所述好氧反应单元(4)中添加好氧生物菌群和若干个浮动 式滤球(8)。
2、根据权利要求1所述的高效污水生物处理系统，其特征是所述的浮动式滤球(8)包 括中间为双向马鞍型的曲面(15)和与其两面相互连为一体的两个空巢构架(16);所述曲面 (15)的一个对径方向向上弯曲为马鞍型，相互垂直的另一个对径方向向下弯曲为马鞍型， 该曲面(15)的外圆周形成抛物线型，且该曲面(15)的外圆周的俯视图为圆形;在曲面(15) 上均匀开有4个大通孔(17)和4个小通孔(18)，它们各自的中心分别位于与所述曲面(15) 中心相同的同一圆周上，且相互错开;所述空巢构架(16)是以所述曲面(15)的轴线为中 心的片状中心对称结构，并与所述4个大通孔(17)和4个小通孔(18)相匹配和挖空，其 俯视图为 型，且两个空巢构架(16)相互错开90°安放，它们的自由端均为圆 弧型。
3、根据权利要求2所述的高效污水生物处理系统，其特征是所述的浮动式滤球(8)由 轻质塑料制成。
4、根据权利要求3所述的高效污水生物处理系统，其特征是由压缩空气机(9)或鼓风 机组成的曝气装置通过输气管(10)伸入所述好氧反应单元(4)内的污水中。
5、根据权利要求1或4所述的高效污水生物处理系统，其特征是在所述的最终沉淀单元 (5)内安装气升泵(11)，所述气升泵(11)的输出端经管道(12)与所述初沉单元(2)连 通，所述输气管(10)与所述气升泵(11)连通。
6、根据权利要求5所述的高效污水生物处理系统，其特征是所述每个单元为多个，且每 个单元内的进水管(13)与出水管(14)相互错开不在同一直线上，并通过三通接头接入单 元内。
7、根据权利要求6所述的高效污水生物处理系统，其特征是所述的过滤单元(6)的进 水口在下部，而出水口在上部。
8、根据权利要求7所述的高效污水生物处理系统，其特征是所述每个单元为钢筋混凝土 结构或玻璃钢或工程塑料的预制成型结构。
说明书
高效污水生物处理系统
技术领域
本实用新型涉及一种污水处理系统，具体说是采用生物菌种群和滤球等分解生活污水中 污染物的处理装置。
背景技术
水资源的缺乏越来越严重，中国如此，世界很多国家也面临同样的问题，已经严重影响 人们的日常生活和经济的发展。城镇中生活用水大，因而如何对生活污水进行处理和再利用， 引起各方面的重视，也倾注了很多技术人员的心血。一般是将污水收集沉淀过滤后再消毒杀 菌等多项工序循环处理，达到再利用的目的。传统的方式是经过化粪池发酵处理后进行排放。 目前国内外发展是以“活性污泥法”为基础的生物处理技术，它占地面积大，对污水中的生 化需氧量(BOD)和化学需氧量(COD)处理降解效果不理想，且投资大，运行成本高，这 种延续了近50年的传统生物污水处理技术对污水中日渐复杂的多种污染物质更显得“动力不 足”;而从对污水处理的重要程度来看，又已经从家庭型向社区、企业或作业化扩展，确保整 个城市或地区污水处理系统的完善并达到环保要求，从而达到净化水质，减少生活污水对自 然水系、供水系统和生活环境的污染，确保人们的生存环境的改善和提高。使环境青山常在， 绿水常流;人们生命不息，健康长寿。
实用新型内容
本实用新型的目的在于提供一种对生活污水中的多种有机物质能充分降解，达到工业化 的、高效率的污水生物处理系统。
本实用新型高效污水生物处理系统，包括通过管道依次相连的固液分离单元、初沉单元、 最终沉淀单元、过滤单元和消毒排放单元;其中在初沉单元和最终沉淀单元之间串接厌氧反 应单元和好氧反应单元，在厌氧反应单元中添加厌氧生物菌群，在好氧反应单元中添加好氧 生物菌群和若干个浮动式滤球。
本实用新型高效污水生物处理系统，其中浮动式滤球包括中间为双向马鞍型的曲面和与 其两面相互连为一体的两个空巢构架;曲面的一个对径方向向上弯曲为马鞍型，相互垂直的 另一个对径方向向下弯曲为马鞍型，该曲面的外圆周形成抛物线型，而该曲面的外圆周的俯 视图为圆形;在曲面上均匀开有4个大通孔和4个小通孔，它们各自的中心分别位于与曲面 中心相同的同一圆周上，且相互错开;空巢构架是以曲面的轴线为中心的片状中心对称结构， 并与4个大通孔和4个小通孔相匹配和挖空，其俯视图为本实用新型高效污水生物处理系统，其中浮动式滤球由轻质塑料制成。
本实用新型高效污水生物处理系统，其中由压缩空气机或鼓风机组成的曝气装置通过输 气管伸入好氧反应单元内的污水中。
本实用新型高效污水生物处理系统，其中最终沉淀单元内安装气升泵，气升泵的输出端 经管道与初沉单元连通，输气管与气升泵连通。
本实用新型高效污水生物处理系统，其中每个单元为多个，且每个单元内的进水管与出 水管相互错开不在同一直线上，并通过三通接头接入单元内。
本实用新型高效污水生物处理系统，其中过滤单元的进水口下部，而出水口上部。
本实用新型高效污水生物处理系统，其中每个单元为钢筋混凝土结构或玻璃钢或工程塑 料的预制成型结构。
本实用新型高效污水生物处理系统由固液分离单元、初沉单元、厌氧反应单元、好氧反 应单元、最终沉淀单元、过滤单元和消毒单元用管道依次连通组合而成。每个处理单元为预 制成型的一个或多个箱体结构，经纳米材料专业化处理，适应承载由复杂的化学物质和多种 生化反应组成的污水，且具有抗粉化、渗漏和变形的优点，使用寿命长。在厌氧反应单元和 好氧反应单元中分别加入生物菌群，进行生物氧化、分解和还原作用，将污水中的碳水化合 物快速分解为二氧化碳和水;加速污水中有机物、氮化物、硫化物等各种物质的分解。在好 氧反应单元中还置放若干个浮动式滤球，使生物菌群有更多的着床巢，有效地保证生物菌群 的稳定性，最大限度地发挥生物菌群的处理功能。这种独特的生物构架对生活污水的处理功 效是当国际国内最前卫的科研成果，对生态环境绝无任何潜在的危害。城市生活污水经本实 用新型处理后，无色无味，清澈透明，可以排放或升级处理达到中水标准。
