申请日2004.01.17
公开(公告)日2004.12.29
IPC分类号C02F3/10
摘要

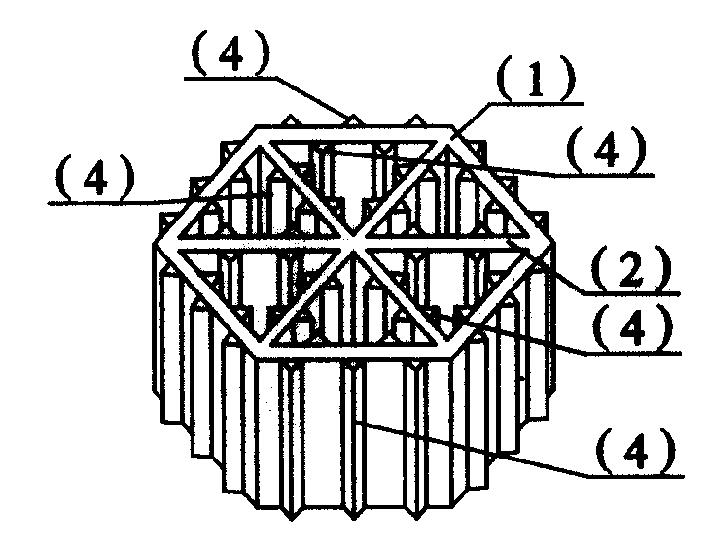

一种用于污水处理的自由流动悬浮填料，它涉及一种用于污水处理设备中的填料。本发明的填料由筒框(1)、支撑骨架(2)组成，支撑骨架(2)固定在筒框(1)内。所述筒框(1)是圆形、椭圆形、梯形、矩形、六边形、三角形或五角星形。所述筒框(1)和支撑骨架(2)上开有通孔(3)。所述筒框(1)的外表面上设有竖向凸棱(4)。所述筒框(1)的内壁上设有竖向凸棱(4)。本发明的填料采用软性或半软性耐腐蚀材料制成，填料的比重在0.9～1.2之间，填料可以做成任意形状，尽可能保证其具有较大的表面积。自由流动悬浮填料可以应用于各种好氧曝气处理设备中，并随着曝气的气泡上下翻腾，提高空气溶解到水中的速率，具有成本低，使用方便，运行简单，污水处理效果好，易维护易管理的优点。
権利要求書
1、一种用于污水处理的自由流动悬浮填料，其特征在于它由筒框(1)、支 撑骨架(2)组成，支撑骨架(2)固定在筒框(1)内。
2、根据权利要求1所述的一种用于污水处理的自由流动悬浮填料，其特 征在于所述筒框(1)是圆形、椭圆形、梯形、矩形、六边形、三角形或五角星 形。
3、根据权利要求1所述的一种用于污水处理的自由流动悬浮填料，其特 征在于所述筒框(1)和支撑骨架(2)上开有通孔(3)。
4、根据权利要求1所述的一种用于污水处理的自由流动悬浮填料，其特 征在于所述筒框(1)的外表面上设有竖向凸棱(4)。
5、根据权利要求1所述的一种用于污水处理的自由流动悬浮填料，其特 征在于所述筒框(1)的内壁上设有竖向凸棱(4)。
6、根据权利要求1所述的一种用于污水处理的自由流动悬浮填料，其特 征在于所述支撑骨架(2)上设有竖向凸棱(4)。
7、根据权利要求1～6中任一项所述的一种用于污水处理的自由流动悬 浮填料，其特征在于所述筒框(1)和支撑骨架(2)由玻璃钢或塑料制成。
8、根据权利要求1～6中任一项所述的一种用于污水处理的自由流动悬 浮填料，其特征在于填料的比重为0.9～1.2。
9、根据权利要求1～6中任一项所述的一种用于污水处理的自由流动悬 浮填料，其特征在于填料的外形尺寸小于0.04×0.04×0.04m。
说明书
一种用于污水处理的自由流动悬浮填料
技术领域：本发明涉及一种用于污水处理设备中的填料。
背景技术：在现有技术中，采用好氧曝气处理设备处理工业废水和生活 污水的工艺流程很多，为提高好氧曝气处理设备的处理效率，可以向好氧曝 气处理设备内加入填料来提高附着的微生物数量。加入的填料有两种，第一 种加入的填料为固定悬挂式填料，加入这种填料是依靠上下两排的钢支架固 定于好氧曝气处理设备内，填料固定在钢支架上，缺点是钢材浪费严重，支 架易腐蚀，安装费用高。第二种加入的填料为固定悬浮式球形填料，加入的 这种填料可以悬浮在好氧曝气处理设备内，不需要钢支架固定，为使填料均 匀分布于好氧曝气处理设备内，不致于流向设备的尾部积累，需在好氧处理 设备内采用尼龙网分割成若干小格，网住填料，缺点是安装施工麻烦，维护 管理困难。
发明内容：本发明的目的是提供一种用于污水处理的自由流动悬浮填料， 它具有成本低，使用方便，运行简单，污水处理效果好，易维护易管理的特 点。本发明的填料由筒框1、支撑骨架2组成，支撑骨架2固定在筒框1内。 所述筒框1是圆形、椭圆形、梯形、矩形、六边形、三角形或五角星形。所 述筒框1和支撑骨架2上开有通孔3。所述筒框1的外表面上设有竖向凸棱4。 所述筒框1的内壁上设有竖向凸棱4。所述支撑骨架2上设有竖向凸棱4。所 述筒框1和支撑骨架2由玻璃钢或塑料制成。本发明的填料采用软性或半软 性耐腐蚀材料制成，填料的比重在0.9～1.2之间，填料的外形尺寸小于0.04 ×0.04×0.04m，填料可以做成任意形状，尽可能保证其具有较大的表面积。 自由流动悬浮填料可以应用于各种好氧曝气处理设备中，并随着曝气的气泡 上下翻腾，提高空气溶解到水中的速率。当悬浮填料流动到好氧曝气处理设 备的尾部时，被不锈钢格栅截流，然后用空气提升装置回流系统将填料输送 到好氧曝气处理设备的首部，这样，自由流动悬浮填料在好氧曝气处理设备 中可以不用固定安装，省去尼龙网或钢支架，任填料在好氧曝气处理设备中 自动流动。延长了填料在好氧曝气处理设备中的停留时间，增加了附着在填 料上的微生物数量，从而提高了污水的处理效率。填料可以工厂化批量生产， 具有成本低，使用方便，运行简单，污水处理效果好，易维护易管理的优点。
