申请日2004.01.19
公开(公告)日2005.01.19
IPC分类号C02F1/78; C02F1/50
摘要
本实用新型提出的是环保设备领域的污水臭氧消毒净化装置。由筒状的消毒净化器壳体上通过搅拌轴座和搅拌动力机安装有搅拌轴和搅拌桨叶，构成消毒净化器。在其上通过进水管安装具有上进水口的粉碎分散机。在消毒净化器的下部安装有由气体压缩机、臭氧发生器、臭氧空气导管、臭氧空气平衡管和臭氧空气喷射管构成的臭氧空气供应部件。在消毒净化器的一侧安装有由放水阀和放水管构成的放水部件。由于本实用新型在消毒净化器内安装有搅拌装置和喷射管，起到搅拌和臭氧喷射的双重作用，所安装的粉碎分散机有利于固态物粉碎与分散，因而，具有消毒净化完全彻底的特点。本实用新型适合于生活污水、医院污水等对微生物指标要求较高的污水消毒净化处理。
権利要求書

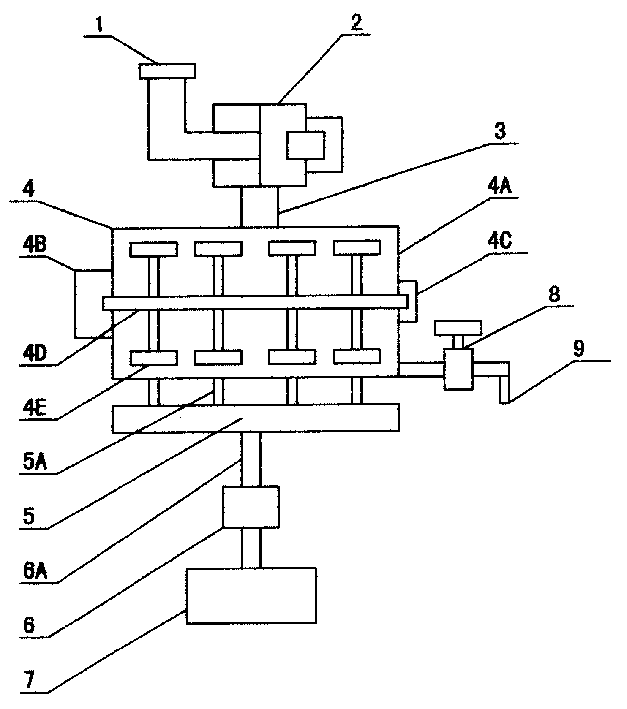

1、一种污水臭氧消毒净化装置，其特征是：在消毒净化器(4) 上通过进水管(3)安装有粉碎分散机(2)，在消毒净化器壳体一 侧设有搅拌轴座(4C)，另一侧安装有搅拌动力机(4B)，在两者 之间安装有搅拌轴(4D)，在搅拌轴上设有搅拌桨叶(4E)，在消 毒净化器下侧安装有臭氧空气喷射管(5A)并与臭氧空气平衡管 (5)相连接，臭氧空气平衡管(5)通过臭氧空气导管(6A)与 臭氧发生器(6)和气体压缩机(7)相连接，在消毒净化器的一 侧下部安装有放水阀(8)并连接有放水管(9)。
说明书
污水臭氧消毒净化装置
技术领域
本实用新型提出的是环保领域的设备，具体地说是一种污水 臭氧消毒净化装置。
背景技术
在本实用新型提出以前，污水处理有多种处理方法与设备， 有生物法、化学法、机械法等，所用设备结构各异。以臭氧作为 氧化消毒灭菌的水处理设备通常都用到饮用水的消毒和净化处理 上，这种水处理装置基本结构是在一水容器内加入臭氧空气喷射 管构成。通过臭氧空气喷射管将含有臭氧的空气喷射到水体中， 使之与水相接触，通过臭氧空气在水中的扩散，来实现水的灭菌、 消毒和净化的作用。这种结构的水处理设备也称为射流式。
如上结构的水处理设备存在缺点是，由于含有臭氧的空气直 接喷射到水体当中，与水的接触方向性强，作用路程短，接触溶 解与扩散速率较低，所以，存在着净化消毒作用不彻底，速率低， 时间长的缺点。因而，不适合含有大量固态杂质且微生物污染严 重的污水处理之用。
发明内容
本实用新型的目的是提出一种能够处理污水的新结构的污水 臭氧消毒净化装置。其结构构成为：设一筒状的容器作为消毒净 化器的消毒净化器壳体，在其上通过搅拌轴座和搅拌动力机安装 搅拌轴和搅拌桨叶。在消毒净化器的上部设有进水口，在进水口 上安装有污水固态物粉碎分散机，其上设有上进水口。在消毒净 化器的下部连接有臭氧空气喷射管，并与臭氧空气平衡管相连接， 臭氧空气平衡管又通过臭氧空气导管与臭氧发生器相连接，气体 压缩机的出气管接入臭氧发生器内。在消毒净化器的一侧下端安 装有放水阀并与放水口相连接。
本实用新型的特点是：
1.由于本实用新型的消毒净化器的上部安装有固态物粉碎 分散机，可将污水中的固态物粉碎，并在水中分散，有利于对固 态物的消毒和净化，使消毒净化处理比较彻底。
2.由于本实用新型的消毒净化器中安装有搅拌轴和搅拌桨 叶，同时在其下部设有若干臭氧空气喷射管，实现喷射与搅拌双 重作用，可以使臭氧空气与水体充分接触，达到提高消毒净化速 度和消毒净化效率的目的。
由于本实用新型具有以上特征，可以用于处理生活污水、医 院污水以及对水体的微生物指标要求较高的污水处理，可以使污 水处理达到排放标准，实现污水排放无害化。
