申请日2005.04.15
公开(公告)日2006.07.12
IPC分类号H02J9/00; G04B19/04
摘要

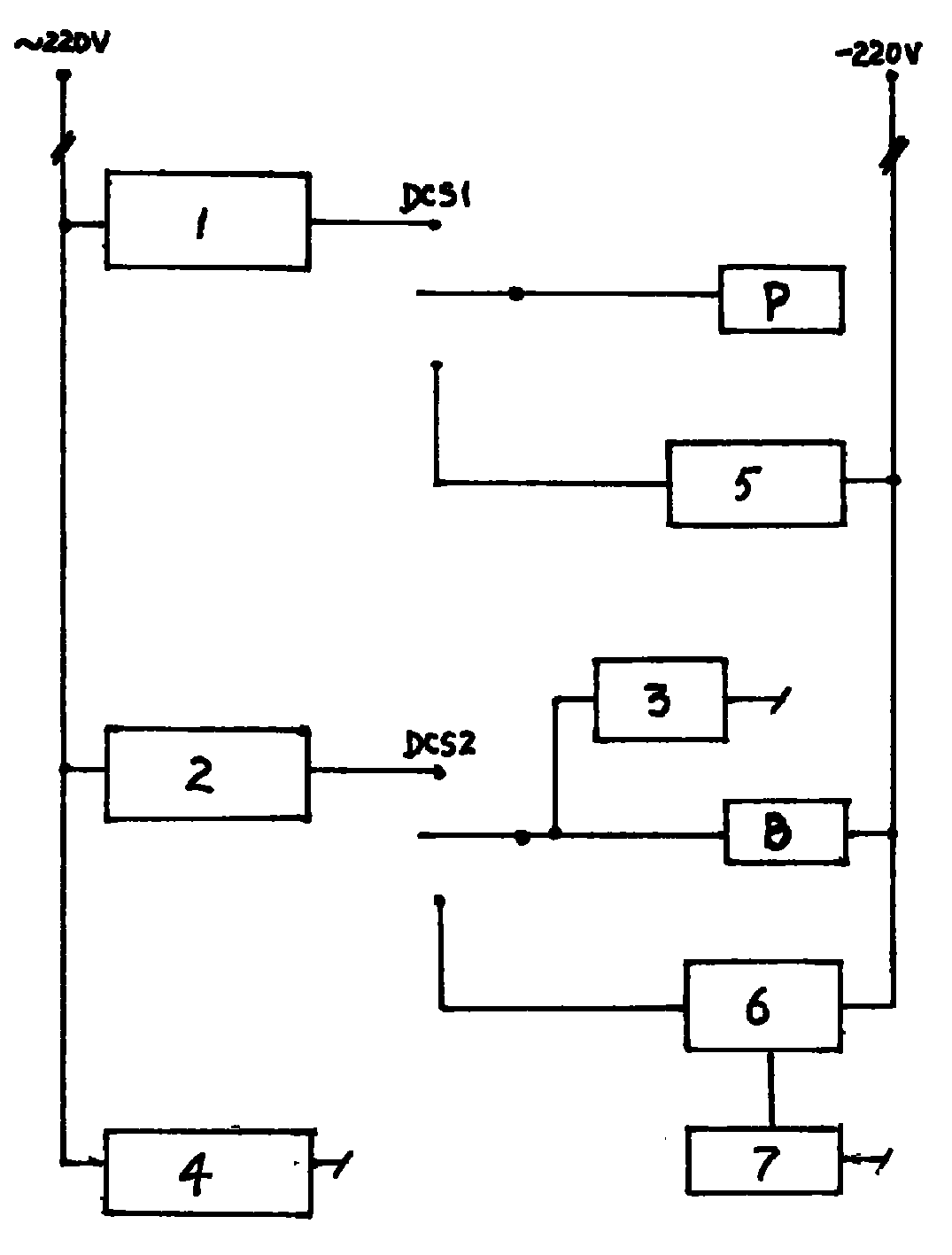

本实用新型涉及一种船舶用污水处理装置电控盘，包括有排出泵交流供电开关回路、曝气风机交流供电开关回路、液位控制回路和交流供电控制回路，其特征是在排出泵交流供电开关回路和曝气风机交流供电开关回路的输出端与排出泵和曝气风机的电源输入端之间分别接有一个转换开关，还设有排出泵的直流供电转换回路和曝气风机的直流供电转换回路，第一个转换开关的定触头与排出泵电源输入端连接，第一个转换开关的二个动触头分别与排出泵交流供电开关回路的输出端和排出泵的直流供电转换回路的交流输出端连接，第二个转换开关的定触头与曝气风机的电源输入端连接，第二个转换开关的二个动触头分别与曝气风机交流供电开关回路的输出端和曝气风机的直流供电转换回路的交流输出端连接。
権利要求書
1、一种船舶用污水处理装置电控盘，包括有排出泵交流供电开关回 路(1)、曝气风机交流供电开关回路(2)、液位控制回路(3)和交流供 电控制回路(4)，其特征是在前述排出泵交流供电开关回路(1)和曝气 风机交流供电开关回路(2)的输出端与排出泵和曝气风机的电源输入端 之间分别接有一个转换开关(DCS 1、DCS2)，还设有排出泵的直流供电转 换回路(5)和曝气风机的直流供电转换回路(6)，第一个转换开关(DCS1) 的定触头与排出泵电源输入端连接，第一个转换开关(DCS1)的一个动触 头与排出泵交流供电开关回路(1)的输出端连接，另一个动触头与排出 泵的直流供电转换回路(5)的交流输出端连接，第二个转换开关(DCS2) 的定触头与曝气风机的电源输入端连接，第二个转换开关的一个动触头与 曝气风机交流供电开关回路(2)的输出端连接，另一个动触头与曝气风 机的直流供电转换回路(6)的交流输出端连接。
2、按权利要求1所述的船舶用污水处理装置电控盘，其特征是前述 的排出泵的直流供电转换回路(5)由交流逆变器(INVI)、切换开关(COS1 -2)、热继电器(THR1)的常闭触点(THR1-2)、中间继电器(R1)的常 开触点(R1-2)和第三空气开关(MCB3)组成，交流逆变器(INV1)的 输出端与第一转换开关(DCS1)的一个动触头连接，交流逆变器的输入端 经第三空气开关(MCB3)与直流电源连接。
3、按权利要求1所述的船舶用污水 处理装置电控盘，其特征是前述 的曝气风机的直流供电转换回路(6)由交流逆变器(INV2)、双联切换开 关(COS2-2)、热继电器(THR2)的常闭触点(THR2-2)和第四空气开 关(MCB4)组成，交流逆变器(INV2)的输出端与第二转换开关(DCS2) 的一个动触头连接，交流逆变器的输入端经第四空气开关(MCB4)与直流 电源连接。
4、按权利要求1或3所述的船舶用污水处理装置电控盘，其特征是 在前述的曝气风机的直流供电转换回路(6)中还设有时间继电器(T1) 构成的间歇工作控制回路(7)，时间继电器(T1)的一端与直流电源的负 端连接，另一端与双联切换开关中的第一联(COS2-1)的间歇工作接点 连接，并经第四空气开关(MCB4)与直流电源正端连接，时间继电器(T1) 的常闭触点(T1-1)两端分别与双联切换开关中的第二联(COS2-2)的 间歇工作接点和热继电器的常闭触点(THR2-2)的一端连接。
说明书
船舶用污水处理装置电控盘
一、技术领域
本实用新型涉及一种污水处理装置电控盘，特别是一种生物处理方式 的船舶生活污水处理装置电控盘。
二、背景技术
为利于环境保护，特别是对江河、湖泊的水资源保护，对船舶上产生 的生活污水大多采用生物处理方式的船舶污水处理装置进行处理，经该装 置处理后的污水可实现达标排放。由于污水处理装置中的排出泵和曝气风 机是通过该装置的电控盘将船舶上的交流发电机发出的交流电作为工作电 源，一旦船舶在停止运营靠岸后，为了保证污水处理的正常进行，还得 启动交流发电机提供交流电源，但由于为了节约能源减少噪音等原因，船 上发电机停止发电的情况经常发生。而生物处理方式的污水处理装置，需 要足量的微生物才能保证该装置性能的实现，如果曝气风机长时间停止工 作，将导致微生物死亡，降低污水处理的性能，继续启动船上发电机又造 成能源的损耗和噪音污染。
三、发明内容
本实用新型的目的是提供一种结构简单、使用方便，不但可以直接使 用交流供电，而且也能使用直流供电，保证污水处理装置的污水处理性能 的船舶用污水处理装置电控盘。
本实用新型采用了这样的技术方案：一种船舶用污水处理装置电控 盘，包括有排出泵交流供电开关回路、曝气风机交流供电开关回路、液位 控制回路和交流供电控制回路，其特征是在前述排出泵交流供电开关回路 和曝气风机交流供电开关回路的输出端与排出泵和曝气风机的电源输入端 之间分别接有一个转换开关，还设有排出泵的直流供电转换回路和曝气风 机的直流供电转换回路，第一个转换开关的定触头与排出泵电源输入端连 接，第一个转换开关的一个动触头与排出泵交流供电开关回路的输出端连 接，另一个动触头与排出泵的直流供电转换回路的交流输出端连接，第二 个转换开关的定触头与曝气风机的电源输入端连接，第二个转换开关的一 个动触头与曝气风机交流供电开关回路的输出端连接，另一个动触头与曝 气风机的直流供电转换回路的交流输出端连接。
本实用新型由于在排出泵和曝气风机的供电回路中，设置有转换开关 和直流供电转换回路，在由船上的发电机或陆上进行交流(AC220V)供电 时，转换开关分别与排出泵和曝气风机交流供电开关回路连接，向排出泵 和曝气风机提供工作电源;当船上发电机停止工作，且又无陆上交流供电 时，对转换开关进行人工切换，使转换开关分别与排出泵和曝气风机直流 供电转换回路的输出端连接，将船舶上配置的蓄电池(DC220V)转换为交 流220V，向污水处理装置中的排出泵和曝气风机提供工作电源，使污水 处理装置在直流供电情况下也能正常工作，不致于因曝气风机停止工作造 成微生物的死亡。本实用新型结构简单、使用方便，船用污水处理装置既 可使用船上发电机和陆上提供的交流电源，又可使用船上蓄电池提供的直 流电源，使该污水处理装置能随时进行正常工作，避免了微生物因曝气风 机长时间不工作造成的死亡，保证对污水处理的性能。
