申请日2004.01.12
公开(公告)日2005.01.19
IPC分类号E21B43/20; E21B43/36; B01D35/02
摘要

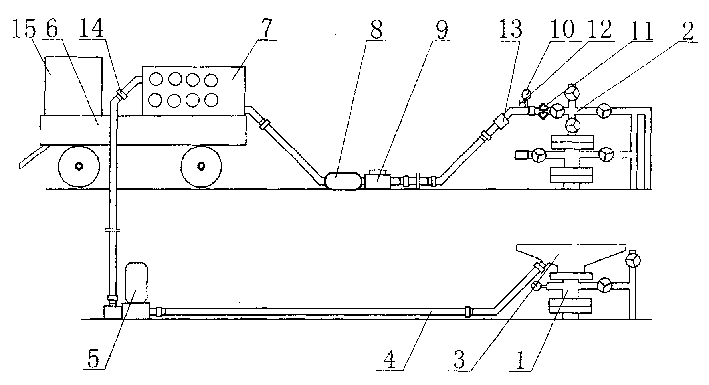

一种注水井井口溢流水处理装置。主要解决注水井作业时含油污水污染环境、造成水资源浪费及污油得不到回收利用的问题。其特征在于：注水井井口(1)上固定有集水槽(3)，集水槽(3)与回油管线(2)之间通过软管(4)依次连接提升泵(5)、带配电室(15)的拖车(6)上的增压装置(7)、过滤器(8)及流量计(9)。具有不污染环境、节省水源及能回收利用污油的特点。
権利要求書
1、一种注水井井口溢流水处理装置，包括注水井井口(1)及回油 管线(2)，其特征在于：注水井井口(1)上固定有集水槽(3)，集水槽 (3)与回油管线(2)之间通过软管(4)依次连接提升泵(5)、带配电室 (15)的拖车(6)上的增压装置(7)、过滤器(8)及流量计(9)。
2、根据权利要求1所述的注水井井口溢流水处理装置，其特征 在于：回油管线(2)与软管(4)之间固定有带针形阀(12)的压力表 (10)、单流阀(11)及放空阀(13)。
3、根据权利要求1或2所述的注水井井口溢流水处理装置，其 特征在于：软管(4)上带有快速接头(14)。
说明书
注水井井口溢流水处理装置
技术领域：
本实用新型涉及油田采油领域注水井作业时所用的污水处理装 置，属于一种注水井井口溢流水处理装置。
背景技术：
在油田采油过程中，注水井作业时带有污油的水会从注水井井口 返出，这些含油污水溢流到地面造成污染环境，不利于环保，影响工 人正常作业，破坏生态环境，同时排出的污水得不到充分利用，造成 水资源的浪费，增加作业成本，污水中含有的污油也不能得到回收利 用，被白白地浪费掉。
实用新型内容：
为了解决注水井作业时含油污水污染环境、造成水资源浪费及污 油得不到回收利用的问题，本实用新型提供一种注水井井口溢流水处 理装置，该装置具有不污染环境、节省水源及能回收利用污油的特点。
本实用新型的技术方案是：该注水井井口溢流水处理装置包括注 水井井口及回油管线，注水井井口上固定有集水槽，集水槽与回油管 线之间通过软管依次连接提升泵、带配电室的拖车上的增压装置、过 滤器及流量计。
上述的回油管线与软管之间固定有带针形阀的压力表、单流阀及 放空阀;软管上带有快速接头。
本实用新型具有如下有益效果：由于采取上述方案，注水井作业 时从注水井井口流出的污水进入集水槽后在提升泵的作用下进入拖 车上的增压装置，经过滤器过滤后打入就近的油井回油管线内，然后 与油井采出液一起进入计量间，最后进入中转站分离处理，不污染环 境，节省水源，同时能回收利用污油。
