申请日2004.01.14
公开(公告)日2004.12.29
IPC分类号C02F3/02; C02F1/44; C02F1/469; C02F1/28
摘要
强化城市污水管道净化功能的分散式污水处理与回用方法，它涉及一种对城市污水进行处理与回用的方法。城市污水输水干管在污水的收集与输送方面发挥了重要作用，但其在污水处理方面所具有的作用一直被人们所忽视。本发明直接以城市污水干管做为生物反应器进行生物反应，其具体方法为利用检查井向污水中充氧或向污水干管中曝气充氧、在污水干管中安装填料载体或设计污泥回流设施等手段，来人工强化污水干管的生物处理功能。本发明充分利用了传统意义上起到污水转输功能的污水管道，将其作为污水处理的一部分，大大节省了污水处理构筑物的空间，改变了传统意义上污水处理的概念，实现了城市污水的就近回用。
権利要求書
1、一种强化城市污水管道净化功能的分散式污水处理与回用方法，其特 征在于它直接以城市污水干管做为生物反应器进行生物反应。
2、根据权利要求1所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于它直接在城市污水干管中安装填料载体。
3、根据权利要求2所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于填料载体采用悬浮型式或悬挂型式。
4、根据权利要求1所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于直接在城市污水干管上分散设置污水回用处理站。
5、根据权利要求4所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于污水回用处理站采用膜生物反应器或曝气生物滤池进 行污水回用处理，同时采用纳滤、反渗透和电渗析的回用水深度处理方法。
6、根据权利要求1所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于直接对城市污水干管进行曝气充氧。
7、根据权利要求1所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于直接对现有城市污水干管上的检查井进行曝气充氧。
8、根据权利要求6或7所述的强化城市污水管道净化功能的分散式污水 处理与回用方法，其特征在于曝气方式采用鼓风曝气或机械曝气;鼓风曝气采 用的气源是纯氧或者是空气，机械曝气采用射流曝气或涡凹曝气形式。
9、根据权利要求1、2、3、4、5、6或7所述的强化城市污水管道净化功 能的分散式污水处理与回用方法，其特征在于直接在城市污水干管中设置污泥 回流设施。
10、根据权利要求9所述的强化城市污水管道净化功能的分散式污水处理 与回用方法，其特征在于污泥回流设施采用上游检查井或回用水处理站向下游 干管补充方式，起始段污水干管中的污泥回流可采用下游检查井或回用水处理 站向上游回流方式，回流污泥管道布置在污水干管中。
说明书
强化城市污水管道净化功能的分散式污水处理与回用方法
技术领域：本发明涉及一种对城市污水进行处理与回用的方法。
背景技术：我国的水资源十分缺乏，大量的城市污水未经适当处理就直接 排入水体，加剧了水资源短缺的矛盾。将城市污水进行适当处理并作为某种用 途水进行回用，是解决水资源缺乏问题的最有效途径之一。现行的常规城市污 水处理与回用系统如图1所示，它存在以下几个方面的问题：(1)城市污水经过 长距离的输水干管送至污水处理厂，经过深度处理后，又经长距离的回用水输 水干管压力送回城市回用水点，这样必然要增加管道系统的基建投资和长距离 输水的动力消耗;(2)由于各回用水点对回用水的水质要求不尽相同，这就给城 市污水处理厂内污水深度处理工艺的选择制造了困难，采用同一的处理技术将 会增加处理成本，采用不同的处理工艺将会增加城市污水处理厂的维护管理难 度。因此，结合城市各回用水点所需的水量、水质进行具体分析，将城市污水 处理与回用系统进行优化配置，可减少处理与回用成本，在有限的资金投入情 况下，最大限度地解决水污染与水缺乏问题。城市污水输水干管作为城市的大 静脉，在污水的收集与输送方面发挥了重要作用，但其在污水处理方面所具有 的巨大潜在作用却一直被人们所忽视。在国外，尽管有有限的试验研究考察了 污水管道在污水预处理方面以及对污水处理厂影响等方面的作用，但城市污水 输水干管在主导污水处理方面，特别是在结合污水回用方面的作用，一直未被 系统的加以研究利用。

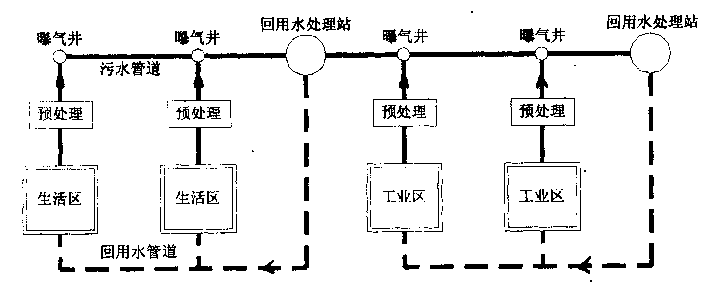

发明内容：本发明克服了现在人们普遍认为的对污水进行生物处理必须额 外提供生物反应器的认识，还克服了现有的污水处理中存在的投资大、效率低 的弊端，提供一种成本低、投资小、效率高、处理效果好的强化城市污水管道 净化功能的分散式污水处理与回用方法，它的解决方案是直接以城市污水干管 做为生物反应器进行生物反应，其具体方法是利用检查井向污水中充氧或向污 水干管中曝气充氧、在污水干管中安装填料载体或设计污泥回流设施等手段， 来人工强化污水干管的生物处理功能。本发明由许多分散的小型回用水处理站 替代了城市污水处理厂，实现了城市污水的零排放，并就近完成了不同用途的 水回用。它对于解决水体污染与水资源缺乏具有重要意义。此外，采用这种分 散处理、就近回用的方法，可减小污水输水干管的尺寸，节省回用水管线，从 而节省工程投资。采用这种方法，还可节省电耗，降低运行成本。根据城市回 用水点的实际分布情况，在污水管道的适当地点设置多个集中的回用水处理站， 回用水处理站的规模与占地要求较小，因而选择回用水处理工艺是非常重要和 必要的。近年来膜生物反应器技术与曝气生物滤池等技术的发展和逐渐完善， 为这一目标的实现提供了可能。可见，城市污水处理与回用新系统的一个关键 点就是将污水处理领域的先进技术结合起来，使得整个系统具有可行性和先进 性。它充分利用了传统意义上起到污水转输功能的污水管道，将其作为污水处 理的一部分，大大节省了污水处理构筑物的空间，改变了传统意义上污水处理 的概念。实现了城市污水的就近回用。在制定城市发展规划时，应将水资源的 合理利用统一考虑，制定城市用水规划，在此基础上，可以科学地确定回用水 点的位置，数量及相应的处理技术，有利于就近将回用水送至回用水点。由于 城市污水在收集、输送过程中被不断地处理并回用，因而转输的污水量减少， 有利于减小输水干管的尺寸，从而节省了管网部分的基建投资。在城市污水处 理与回用系统中，处理工艺相对简单，运行维护也比较容易，而且可以根据回 用水水质要求，采用不同的工艺参数，运行非常灵活。利用污水管道进行处理 时，管道埋于地下，有利于保温，特别是北方寒冷地区冬季，有利于保证处理 效果。有利于分期建设。可根据不同时期回用水水量要求，随时增设回用水处 理站。
