申请日2004.01.15
公开(公告)日2005.05.25
IPC分类号E03C1/12; E03B11/02; E03D1/24
摘要
本实用新型提供一种生活污水再利用节水装置，坐便器、具有水池的洗漱台、集水箱组合为一体;集水箱洗漱台设在下方并连接在坐便器的后部;污水池收集水池排放的生活污水，经过滤池净化后流入净水池供冲洗坐便器。本装置既充分利用生活污水又节省空间，可随意控制排水量，节约用水，避免浪费。
権利要求書
1、一种生活污水再利用节水装置，包括坐便器、具有水池的洗漱台、集 水箱，其特征在于：所述的坐便器与洗漱台、集水箱组合为一体，集 水箱连接在坐便器的后部，洗漱台可拆分地连接在集水箱顶部，水池 通过第一排水口与集水箱连通。
2、根据权利要求1所述的一种生活污水再利用节水装置，其特征在于：
所述集水箱包括污水池、过滤池、净水池，水池通过第一排水口与污 水池连通，污水池与过滤池通过第一贯通孔相连通，过滤池与净水池 通过第二贯通孔相连通，净水池具有与坐便器相通的第二排水口，净 水池内还设置有进水机构和排水机构。
3、根据权利要求2所述的一种生活污水再利用节水装置，其特征在于：
所述污水池还具有污水沉淀区。
4、根据权利要求2所述的一种生活污水再利用节水装置，其特征在于：
所述污水池的底部设有排污口，该排污口连通排污管，该排污管上设 有控制阀，排污管接入下水道。
5、根据权利要求2所述的一种生活污水再利用节水装置，其特征在于：
所述进水机构包括自来水进水管、浮球及连接杆，连接杆一端与自来 水管连接，另一端与浮球连接。
6、根据权利要求2所述的一种生活污水再利用节水装置，其特征在于：
所述排水机构包括溢水管、设置于第二排水口上的排水阀、与排水阀 活动连接的链条、与链条连接的杠杆、与杠杆端部连接的控制手柄， 在溢水管上设有杠杆支撑件。
7、根据权利要求6所述的一种生活污水再利用节水装置，其特征在于：
所述排水阀上设置有加重块。
8、根据权利要求1所述的一种生活污水再利用节水装置，其特征在于：
所述的过滤池内填设有过滤物。
9、根据权利要求1所述的一种生活污水再利用节水装置，其特征在于：
所述的洗漱台包括台板及设置于台板上的水池。
10、根据权利要求9所述的一种生活污水再利用节水装置，其特征在于：
所述的水池为洗脸池。
说明书
一种生活污水再利用节水装置
技术领域
本实用新型涉及废水再利用领域，特别是一种家用生活污水再利用节 水装置。
背景技术
充分利用直接排放的生活废水，避免水资源的极大浪费，已被人们普 遍接受并开始进行积极地探索，也有一些这方面的创新技术出现，如中国 专利02258131.6就公开了一种家用节水装置，它采用挂在墙上或放在墙内 或装在卫生间房顶的高位水箱，通过自收泵、软管、吸水枪，方便地利用 可移动吸水枪吸取各种废水再次利用，但在家用卫生间安装高位水箱和自 收泵仍具有局限性，因为一般的家用卫生间空间小且安装上述装置费用高， 一旦水箱没水便无法冲洗。现有的坐便器水箱的排水都是一次操作便排放 到位，无法随意控制，有时已冲洗干净还在冲水，有时水冲完了还没冲干 净。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种充分利用生活污 水、可随意控制冲洗坐便器水量、节省空间、安装方便的生活污水再利用 节水装置。
本实用新型的目的是通过如下技术方案实现：
一种生活污水再利用节水装置，包括坐便器、具有水池的洗漱台、集 水箱，其特征在于：所述的坐便器与洗漱台、集水箱组合为一体，集水箱 连接在坐便器的后部，洗漱台可拆分地连接在集水箱顶部，水池通过第一 排水口与集水箱连通。
作为进一步改进：
所述集水箱包括污水池、过滤池、净水池，水池通过第一排水口与污 水池连通，污水池与过滤池通过第一贯通孔相连通，过滤池与净水池通过 第二贯通孔相连通，净水池具有与坐便器相通的第二排水口，净水池内还 设置有进水机构和排水机构。
所述污水池还具有污水沉淀区。
所述污水池的底部设有排污口，该排污口连通排污管，该排污管上设 有控制阀，排污管接入下水道。
所述进水机构包括自来水进水管、浮球及连接杆，连接杆一端与自来 水管连接，另一端与浮球连接。
所述排水机构包括溢水管、设置于第二排水口部的排水阀、与排水阀 活动连接的链条、与链条连接的杠杆、与杠杆端部连接的控制手柄，在溢 水管上设有杠杆支撑件。
所述排水阀上设置有加重块。
所述的过滤池内填设有过滤物。
所述的洗漱台包括台板及设置于台板上的水池。
所述的水池为洗脸池。
本实用新型的具有以下优点：

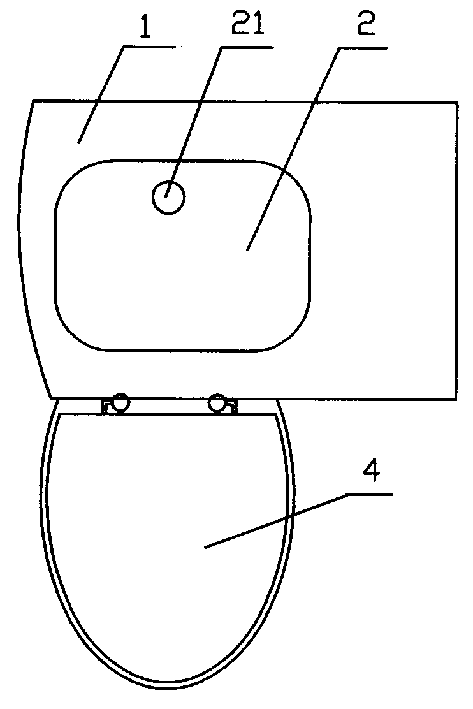

1、坐便器、集水箱、台板及固定在台板上的水槽组合为一体，集水箱 设在坐便器后部、台板下方，该集水箱对水槽排放的生活污水进行过滤并 储存经，利用过滤后的生活污水冲洗坐便器;即节省空间又充分利用生活 污水、节约水资源。
2、净水池内设置自来水进水管，该进水管的供水量由浮球自动控制， 浮球的位置可调节;当污水水源供应不足时，自来水自动供应，满足冲洗 坐便器需水量;当污水水源供给充足时，浮球被抬起自动关闭自来水进水 口，充分利用生活污水，节约水资源。
3、控制冲洗坐便器水量的排水阀上设有加重块，压下控制手柄，排水 冲洗，松开手柄，排水阀依靠自重下落自动封闭排水口，停止排水;可随 意控制排水量节约用水，避免浪费。
