申请日2004.01.14
公开(公告)日2005.01.05
IPC分类号C02F1/08; C02F1/44; C02F5/00
摘要
本实用新型涉及一种膜分离技术，特别是公开一种裂隙体电厂锅炉用水处理装置，其特征在于：由若干个裂隙膜分离基本单元组合成密闭立体称为裂隙体分离单元，每个裂隙体设有裂隙膜暖侧热水进、出水管接口及控制阀，冷侧设有净水进、回水管接口及控制阀，由若干个裂隙体组合成矩阵操作系统，矩阵中列排列的裂隙体组成分离单元串联组合，行排列的裂隙体组成分离单元并联组合，裂隙膜暖侧连通锅炉余热加热的热水进水管，分离串联末级裂隙体的裂隙膜暖侧连接热水出水管，裂隙体的裂隙膜冷侧连通环境冷却热交换器的净水进水管，经分离后获得的净水返回环境冷却热交换器净水箱回水管，净水箱中设有多余水的放出管道。所述裂隙膜暖侧连通的锅炉余热加热的热水温与冷侧净水的水温的温差达30℃～90℃。本实用新型的优点是设备简单、投资少、水处理质量高。
権利要求書
1、一种裂隙体电厂锅炉用水处理装置，其特征在于：由若干个裂隙膜分离基本单元组合 成密闭立体称为裂隙体分离单元，每个裂隙体设有裂隙膜暖侧热水进、出水管接口及 控制阀，冷侧设有净水进、回水管接口及控制阀，由若干个裂隙体组合成矩阵操作系 统，矩阵中列排列的裂隙体组成分离单元串联组合，行排列的裂隙体组成分离单元并 联组合，裂隙膜暖侧连通锅炉余热加热的进水管，分离串联末级裂隙体的裂隙膜暖侧 连接热水出水管，裂隙体的裂隙膜冷侧连通环境冷却热交换器的净水进水管，经分离 后获得的净水返回环境冷却热交换器净水箱回水管，净水箱中设有收集净水的放出管 道。
2、根据权利要求1所述的裂隙体电厂锅炉用水处理装置，其特征在于：所述裂隙膜暖侧连 通的锅炉余热加热的热水温与冷侧净水的水温的温差达30℃～90℃。
3、根据权利要求1所述的裂隙体电厂锅炉用水处理装置，其特征在于：裂隙膜分离形式可 在直接接触式、气隙式、减压式、气流吹相式中选取一种。
说明书
裂隙体电厂锅炉用水处理装置
一、技术领域：
本实用新型涉及一种膜分离技术，特别是公开一种应用裂隙膜组成的裂隙体电厂锅炉 用水处理装置。
二、背景技术：
严格控制电厂锅炉给水的水质有着十分重要的意义，它是防止热力系统设备的结垢、 腐蚀和积盐的必要措施，并对锅炉安全、经济运行提供有力保证。对锅炉给水进行严格监 督的目的有三条：一是防止结垢，如果进入锅炉的水质不符合标准，而又未及时正确处理， 则经一段时间运行后，在和水接触的受热面上，会生成一层固体的附着物——水垢。由于 水垢的导热性很差，比金属要相差几百倍。因此使得结垢部位温度过高，引起金属强度下 降，局部变形，产生鼓泡，严重的还会引起爆裂事故，危及运行安全。结垢还会大大地降 低锅炉运行的经济运行的经济性，如在省煤器中结有1mm厚水垢，燃料就得多耗 1.5%～2.0%，由于结垢会使汽轮机凝汽器内真空度降低，从而使汽轮机的热度率和出力降 低。严重时，甚至被迫停产进行检修;二是防止腐蚀，锅炉给水水压不良，会造成省煤器 水冷壁、给水管道、各加热器、过热器以及汽轮机冷凝器等的腐蚀。腐蚀不仅要缩短设备 使用寿命，造成经济损失，同时腐蚀产物转入水中污染水质，从而加剧了受热面上的结垢， 结垢又促进了垢下腐蚀，造成腐蚀和结垢的恶性循环;三是防止积盐，锅炉给水中的超量 杂质和盐分，随着蒸汽带出而沉积于过热器和汽轮机中，这种现象称为积盐。过热器的积 盐会引起金属管壁过热，甚至爆裂，汽轮机内积盐会降低出力和效率，严重的会造成事故。
锅炉用水必须进行处理，以达到标准要求。首先在水进行精制处理之前，预先进行初 产的处理，即为水的预处理。预处理的方法很多，主要有预沉、混凝、澄清、过滤、软化、 消毒等。然后根据高、中、低锅炉对水质的不同要求，以及原水质量的不同，有针对性地 采取相应方法对水质进行处理，常用的处理方法有软化处理法(包括化学软化、离子交换 软化、热力软化)、化学除盐处理法等。电厂每年在水处理流程上每年耗费的成本是巨大 的，但这是必要付出的经济代价。
三、发明内容：
本实用新型的目的是公开一种裂隙体电厂锅炉用水处理装置，采用膜蒸馏原理，装置 中利用锅炉余热产生的温差通过裂隙体对水质进行提纯处理，改变现有技术中采用离子交 换法利用树脂吸附、离子交换的技术进行水处理，而且采用相变提纯即由液相到气相、气 相到液相的方法来提高水的质量。本实用新型的优点是设备简单、投资少、水处理质量高。

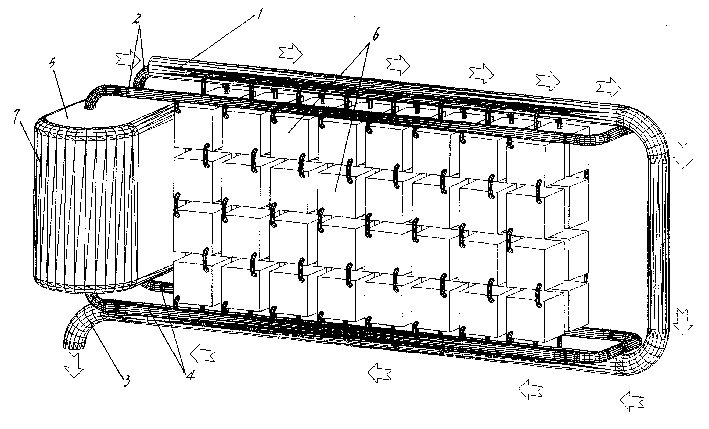

本实用新型是这样实现的，一种裂隙体电厂锅炉用水处理装置，其特征在于：由若干 个裂隙膜分离基本单元组合成密闭立体称为裂隙体分离单元，每个裂隙体设有裂隙膜暖侧 锅炉余热加热水进、出水管接口及控制阀，冷侧设有净水进、回水管接口及控制阀，由若 干个裂隙体组合成矩阵操作系统，矩阵中列排列的裂隙体组成分离单元串联组合，行排列 的裂隙体组成分离单元并联组合，裂隙膜暖侧连通锅炉余热加热的热水进水管，分离串联 末级裂隙体的裂隙膜暖侧连接热水出水管，裂隙体的裂隙膜冷侧连通环境冷却热交换器的 净水进水管，经分离后获得的净水返回环境冷却热交换器净水箱回水管，净水箱中设有多 余水的放出管道。所述裂隙膜暖侧连通的锅炉余热加热的热水温与冷侧净水的水温的温差 达30℃～90℃。
本实用新型的有益效果是，各种水样经过裂隙膜温差净化后均达到了电厂现有技术中 对水处理流程中一级脱盐标准，只有在钠离子Pna和电导率DD这两项参数略高于二级脱盐 标准，其它指标PH值、碱度JD、硬度YD、氯根Cl、有机物含量COD均好于一级脱盐、二 级脱盐标准、特别是二氧化硅SiO2含量大大优于一级、二级脱盐标准，是传统水处理无可 比拟的，真正实现了投资少、水处理质量高的效果。
