申请日2004.01.04
公开(公告)日2005.02.02
IPC分类号F24F13/22
摘要
空调机饮用水处理器，由集水器、小型泵、过滤装置和饮水桶组成，集水器设有管道与空调机的出水管连接，另有出水管通过管道和小型水泵与过滤装置连接，过滤装置的出水口连接饮水桶。采用本实用新型可将中央空调、家用空调、车用空调的排放水转化为可直接饮用的饮用水，既充分利用水资源，又减少对环境的影响，变废为宝，具有构思新颖、设计合理、结构简单和安装方便之优点，特别适合于沙漠、干旱和水资源匮乏地区。
権利要求書

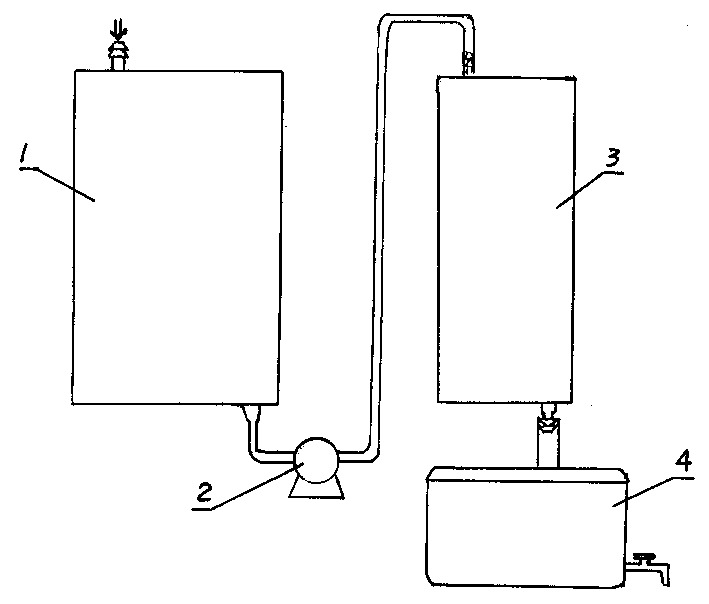

1、空调机饮用水处理器，其特征在于由集水器(1)、小型泵(2)、过滤装置 (3)和饮水桶(4)组成，集水器(1)设有管道与空调机的出水管连接，另有出水管 通过管道和小型水泵(2)与过滤装置(3)连接，过滤装置(3)的出水口连接饮水桶 (4)。
2、根据权利要求1所述空调机饮用水处理器，其特征在于所述过滤处理 装置(3)由三级滤芯和外壳组成，一级滤芯(5)为粗滤，有石英砂、活性碳和离 子树脂三种过滤层，二级滤芯(6)为PVF精滤芯，三级为超滤膜滤芯(7)。
说明书
空调机饮用水处理器
技术领域 本实用新型涉及饮用水处理器，具体涉及一种空调机饮用水 处理器。
背景技术 随着人们物质生活水平的提高，空调已广泛普及，但在给人 们带来舒适的同时，也给人们带来不便，其冷热交换设备在空气中形成的凝 结水大量排放到环境中。从设置在高楼大厦的空调装置里滴落下来，不但影 响人们的出行，给人们的生活造成不便，影响市容市貌，而且该凝结水被浪 费掉了。在水资源匮乏已成为严重社会问题的今天，尤其是在沙漠、干旱地 区，采取措施对空调机凝结水进行有效利用，就具有特别重要的意义。
发明内容 本实用新型的目的在于将空调机排放出来的凝结水进行处理 后可直接饮用，变废为宝，充分利用水资源，在缺水地区可取空调器工作产 生的水解决饮用问题;同时解决空调水影响环境的问题，其技术方案如下：
空调机饮用水处理器，由集水器、小型泵、过滤装置和饮水桶组成，集 水器设有管道与空调机的出水管连接，另有出水管通过管道和小型水泵与过 滤装置连接，过滤装置的出水口连接饮水桶。
过滤处理装置由三级滤芯和外壳组成，一级滤芯为粗滤，有石英砂、活 性碳和离子树脂三种过滤层，二级滤芯为PVF精滤芯，三级为超滤膜滤芯。
采用本实用新型可将中央空调、家用空调、车用空调的排放水转化为可 直接饮用的饮用水，既充分利用水资源，又减少对环境的影响，变废为宝， 具有构思新颖、设计合理、结构简单和安装方便之优点，特别适合于沙漠、 干旱和水资源匮乏地区。且与现在市场上流行的电开水器顶置水桶滤芯相比， 在价格相近的前提下，大大提高了出水质量，且可用于空调废水处理，其环 境意义重大，在全球缺水地区有其独到的优点，特别适合于沙漠、干旱地区 水资源及生态环境保护。
