申请日2003.04.09
公开(公告)日2004.05.19
IPC分类号C02F7/00; C02F3/20
摘要
一种污水处理中水回用曝气池曝气装置，包括多个由一个进气主管、多个支管接头、多个主管可调支架、多根微孔钛管、多根支管、多个支管封头、多个支管可调支架、多个钛管接头标准连接件，多根支管分别对称位于进气主管的两侧，并与其成垂直状的固定连通，每根支管的两侧与多根微孔钛管固定连通，该多根微孔钛管与支管成垂直状，每个由任两端分别与支管一端和支管接头一端固定，支管接头另一端与进气主管固定，并与支管连接固定，钛管接头的一端与支管固定，另一端与多孔钛管通过螺纹连接，进气主管和支管另一端与相应封头焊接，进气主管和支管固定于池底，进气主管封头端与放气管连接。本实用新型具有耐腐蚀性强，强度高刚性好，装接简单等优点。
権利要求書

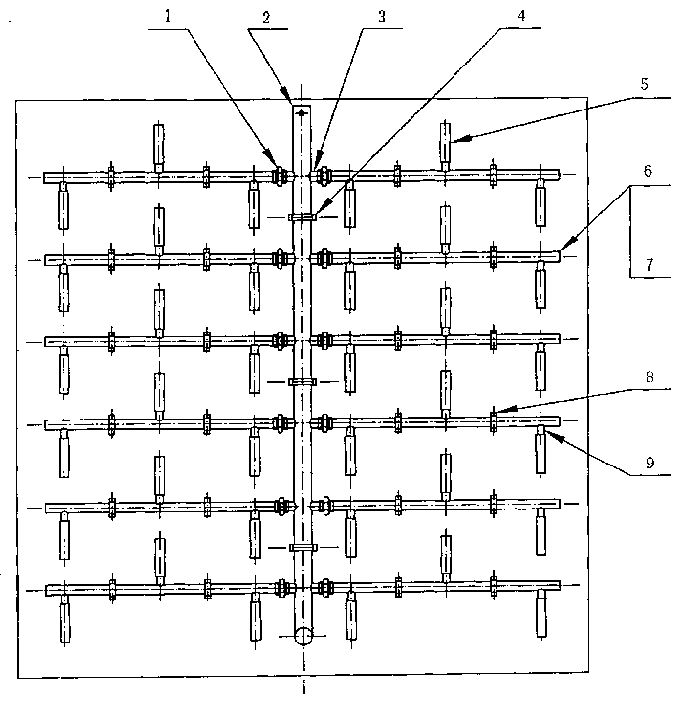

1、一种污水处理中水回用曝气池曝气装置，其特征在于，其包括多个 由任(1)、进气主管(2)、多个支管接头(3)、多个主管可调支架(4)、 多根微孔钛管(5)、多根支管(6)、多个支管封头(7)、多个支管可调支架 (8)、多个钛管接头(9)及标准连接件，所述多根支管(6)分别对称位于 进气主管(2)的两侧，并与其成垂直状的固定连通，每根支管(6)的两侧 与多根微孔钛管(5)固定连通，该多根微孔钛管与支管(6)成垂直状，所 述每个由任(1)两端分别与支管(6)一端和支管接头(7)一端固定，支 管接头(5)另一端与进气主管(2)固定，并通过由任锁母与支管(6)连 接固定，钛管接头(9)的一端与支管(6)固定，另一端与多孔钛管(5)通 过螺纹连接，进气主管(2)和支管(6)另一端与相应封头焊接，进气主管 (2)和支管(6)通过支管可调支架(8)、连接螺钉和胀管固定于池底，通 过可调支架确保进气主管(2)和支管(6)及多孔钛管(5)保持水平，进 气主管(2)封头端与放气管连接。
2、根据权利要求1所述的污水处理中水回用曝气池曝气装置，其特征 在于所述主管可调支架(4)包括半圆形压板(10)、螺栓(11)、弹簧垫圈 (12)、平垫圈(13)、螺母(14)、半圆形支撑板(15)、上内螺纹管(16)、 调节螺栓(17)、下内螺纹管(18)、底座(19)、上螺母(20)、下螺母(21)， 所述半圆形支撑板(15)与位于其上方的半圆形压板(10)对合后，其突出 的两侧用螺栓固定，上内螺纹管(16)的凹弧形顶端与半圆形支撑板(15) 的凸弧形底端固定，调节螺栓(17)穿入上内螺纹管(16)下端与下内螺纹 管(18)上端，并借助上、下螺母(20)、(21)固接;该调节螺栓(17)一 端为左旋螺纹，另一端为右旋螺纹，下内螺纹管(18)的底端固定在底座(19) 上。
3、根据权利要求1所述的污水处理中水回用曝气池曝气装置，其特征 在于所述支管可调支架(8)包括半圆形压板(10)、螺栓(11)、弹簧垫圈 (12)、平垫圈(13)、螺母(14)、半圆形支撑板(15)、上内螺纹管(16)、 调节螺栓(17)、下内螺纹管(18)、底座(19)、上螺母(20)、下螺母(21)， 所述半圆形支撑板(15)与位于其上方的半圆形压板(10)对合后，其突出 的两侧用螺栓固定，上内螺纹管(16)的凹弧形顶端与半圆形支撑板(15) 的凸弧形底端固定，调节螺杆栓(17)穿入上内螺纹管(16)下端与下内螺 纹管(18)上端，并借助上、下螺母(20)、(21)固接;该调节螺栓(17) 一端为左旋螺纹，另一端为右旋螺纹，下内螺纹管(18)的底端固定在底座 (19)上。
说明书
污水处理中水回用曝气池曝气装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种耐腐蚀性强，强度高 刚性好，装接简单的污水处理中水回用曝气池曝气装置。
背景技术
由于污水中的组分比较复杂，降解废水中污染物的方法有很多，而化学 氧化是一种有效方法。常见的化学氧化方法由于氧化剂的不同可分为臭氧、 过氧化氢、二氧化氯及高锰酸钾氧化等。其中臭氧不仅有优异的消毒作用， 而且作为一种强氧化剂，在水处理中同时具有去除水的色、臭、味和铁、锰、 氰氧化物、硫化物和亚硝酸盐等作用，所以现在污水处理中使用臭氧作氧化 剂的很多。
由于臭氧是一种强氧化剂，故要求输送气体的管道和曝气器具有较高的 耐氧化性和钢性。
现有污水曝气池中使用的曝气元件大体分两类：一类是表面曝气机、转 刷曝气机、转蝶曝气机、潜水曝气机和复叶推流式曝气增氧泵等一体设备; 另一类是扩散曝气器，其结构有的是在金属管材或板上打孔，布于池内;盘 式曝气器如刚玉的和橡胶膜的曝气器，而应用于污水回用曝气池中较多的是 盘式曝气器;其中刚玉曝气器的不足之处是维护保养困难且易碎;橡胶膜曝 气器抗臭氧的强氧化性较差。
实用新型内容
为了克服现有的污水曝气池中曝气元件存在的上述缺点，本实用新型提 供一种污水处理中水回用曝气池曝气装置，其具有耐腐蚀性强，强度高刚性好， 装接简单等优点。
本实用新型解决其技术问题所采用的技术方案是：
一种污水处理中水回用曝气池曝气装置，其特征在于，其包括多个由任、 进气主管、多个支管接头、多个主管可调支架、多根微孔钛管、多根支管、 多个支管封头、多个支管可调支架、多个钛管接头标准连接件，所述多根支 管分别对称位于进气主管的两侧，并与其成垂直状的固定连通，每根支管的 两侧与多根微孔钛管固定连通，该多根微孔钛管与支管成垂直状，所述每个 由任两端分别与支管一端和支管接头一端固定，支管接头另一端与进气主管 固定，并通过由任锁母与支管连接固定，钛管接头的一端与支管固定，另一 端与多孔钛管通过螺纹连接，进气主管和支管另一端与相应封头焊接，进气 主管和支管通过支管可调支架、连接螺钉和胀管固定于池底，通过可调支架 确保进气主管和支管及多孔钛管保持水平，进气主管封头端与放气管连接。
前述的污水处理中水回用曝气池曝气装置，其中主管可调支架包括半圆 形压板、螺栓、弹簧垫圈、平垫圈、螺母、半圆形支撑板、上内螺纹管、调 节螺栓、下内螺纹管、底座、上螺母、下螺母，所述半圆形支撑板与位于其 上方的半圆形压板对合后，其突出的两侧用螺栓固定，上内螺纹管的凹弧形 顶端与半圆形支撑板的凸弧形底端固定，调节螺栓穿入上内螺纹管下端与下 内螺纹管上端，并借助上、下螺母固接;该调节螺栓一端为左旋螺纹，另一 端为右旋螺纹，下内螺纹管的底端固定在底座上。
前述的污水处理中水回用曝气池曝气装置，其中支管可调支架包括半圆 形压板、螺栓、弹簧垫圈、平垫圈、螺母、半圆形支撑板、上内螺纹管、调 节螺栓、下内螺纹管、底座、上螺母、下螺母，所述半圆形支撑板与位于其 上方的半圆形压板对合后，其突出的两侧用螺栓固定，上内螺纹管的凹弧形 顶端与半圆形支撑板的凸弧形底端固定，调节螺杆栓穿入上内螺纹管下端与 下内螺纹管上端，并借助上、下螺母固接;该调节螺栓一端为左旋螺纹，另 一端为右旋螺纹，下内螺纹管的底端固定在底座上。
本实用新型具有如下优点：
1.耐腐蚀性强，具有对环境介质的高稳定性，因此使用寿命长。
2.强度高刚性好，可在高压差下工作，和更高的压差下进行反吹、反洗、 超声再生，能经受强力的物理再生方法，因此可以实现元件的在线再生，提 高使用周期，减少培养细菌的作业次数和停产时间，与以往的曝气池相比， 能有效地减少污泥的非活性区域。
3.装接简单，结构附件少，易于装拆并由于卧式结构有利于克服停机倒 灌的弊端，长期工作后，可采用化学清洗进行深度再生，延长元件工作寿命。
4.多孔钛管孔隙均匀、孔径细小，分布密度高，壁薄，阻力损失小，可 有效提供均匀、细小、高分散的气泡，从而提高了氧的转移效率，有利于节 省工程投资和降低日常的动力费用。
