申请日2003.01.17
公开(公告)日2004.08.04
IPC分类号C02F1/42
摘要
一种上升式离子交换水处理器，涉及一种水的软化、脱碱除盐装置。现有技术的多种逆流再生式浮动床离子交换水处理装置，结构复杂，其配水装置经水帽配水或需石英砂、尼龙网等配套装置，离子交换树脂，交换器承受压力所以不易采用塑料外壳。本发明的上升式离子交换水处理器采用了交换器上开式结构，上下没有封头，进水采用母管支管式结构。软水出口设置了泄压装置，并在泄压装置上面设有压脂层，树脂稳定不乱层，设有偏流现象，保证了逆流再生工艺要求。水质好，再生剂耗量低，出力大，能耗低，实现了体内擦洗。操作简单，维护方便。
権利要求書

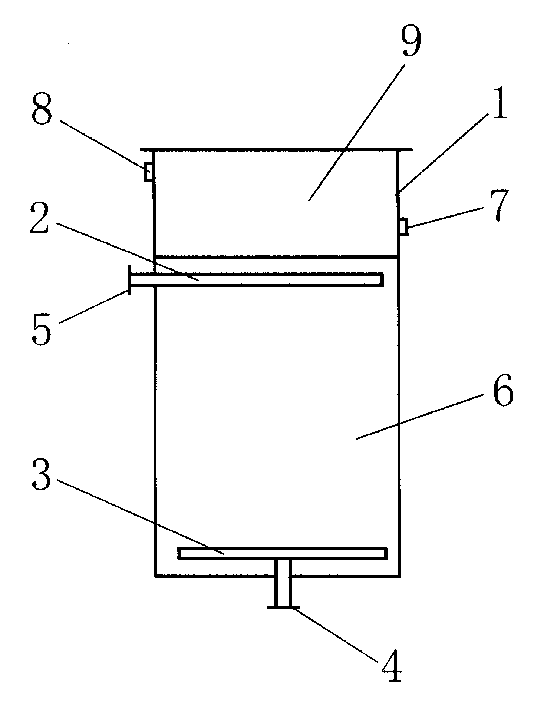

1.一种上升式离子交换水处理器，由交换器(1)、原水进水法兰(4)、软水 出口法兰(5)、树脂(6)、再生液进口(7)、树脂擦洗废液出口(8)、树脂 擦洗和再生液储存空间(9)组成的，其特征是：泄压装置(2)和进水配水 装置(3)。
2.根据权利要求1所述的上升式离子交换水处理器，其特征是：所说的交换 器(1)采用了圆形上开式结构，上下设有封头。
3.根据权利要求2所述的上升式离子交换水处理器，其特征是：交换器(1) 的外壳可以是塑料或金属材料制成的。
4.根据权利要求1所述的上升式离子交换水处理器，其特征是：所说的泄压 装置(2)采用十字管式，在管的下面钻有多排孔。
5.根据权利要求4所述的上升式离子交换水处理器，其特征是：所说泄压装 置十字管的开孔角度为60°～180°。
6.根据权利要求1所述的上升式离子交换水处理器，其特征是：所说的进水 配水装置(3)为母管支管式的，进水孔为两排。
说明书
上升式离子交换水处理器
技术领域
本发明涉及一种水的软化、脱碱除盐装置，尤其是一种上升式离子交换 水处理器。
背景技术
现有技术的多种逆流再生式浮动床离子交换水处理装置，结构复杂，其 配水装置经水帽配水或需石英砂、尼龙网等配套装置，离子交换树脂，在运 行10～15周期需体外擦洗，交换器承受压力所以不易采用塑料外壳。
发明内容
本发明所要解决的技术问题是提供一种上升式离子交换水处理器，以克 服现有技术的不足。
本发明解决其技术问题所采用的技术方案是：该装置为圆形上开式结构， 上下没有封头，外壳可采用塑料及金属材料制成。交换器分为两部分，泄压 装置以下为交换段，充满树脂，泄压装置上面为树脂擦洗及再生液储存空间。 保证运行中树脂不乱层，不偏流，不上涨，在软水出口高度置了泄压装置， 其装置采用了十字管式，在管的下面钻有多排孔，开孔角度为60°～180°，其 孔的流速应0.04～0.06米/秒。在交换器底部设有母管支管式配水装置，其 进水孔为两排，开孔角度为80～100，方向朝下，进水孔流速0.2～0.3米/ 秒。在泄压装置上面加有100～150mm的压脂层，起到不乱层的作用。采用上 述结构可保证逆流再生的运行条件，运行中将树脂托起。在底部形成明显的 水垫层，树脂处于压实状态，软水由泄压装置排除，再生时将再生液送入再 生液储存段，靠重力由上而下穿过树脂层，经配水装置排除。运行一定周期 后可进行擦洗，擦洗是将软水管及清洗废液管阀门关闭，原水由配水装置进 入，将树脂托起，使树脂处于浮动状态，流速在10～15米/时，即可达到擦 洗目的。
本发明的有益效果是：该装置设备结构简单，内部不承受压力，可采用 塑料及其它金属材料制造，材料易得，成本低，实现了体内擦洗，节省了一 套体外擦洗装置。运行安全稳定可靠，出力大，再生剂耗量低。节约能源， 操作简单，维护方便。
