申请日2003.01.07
公开(公告)日2004.07.28
IPC分类号B01D21/01
摘要
一种自循环沉降分离排泥水处理系统，涉及一种水处理设备。现有技术的水处理设备具有反应效果好、适应范围宽、药耗低，但投资大、运行电费高、结构较复杂等弱点。本发明的自循环沉降分离排泥水处理系统由自激循环反应系统，分离沉降系统，浓缩排泥系统等组成。对所要处理的污水由进水管经喷射加药管系，将药液和污水在管路中初步混合，将在锥面沉淀下来的活性泥渣吸入自激混合反应室，浓缩成形，再经自激连管引入第一反应室继续碰撞，经孔板反应器脉冲增能，使反应生成物浓缩变大，而后溢入第二反应室，经间断反应器，使成熟絮团沿下落路线继续反应。本发明充分利用给水自身的动能，提高反应速度。优化了反应能量，提高了反应质量，扩大了适应范围。
権利要求書

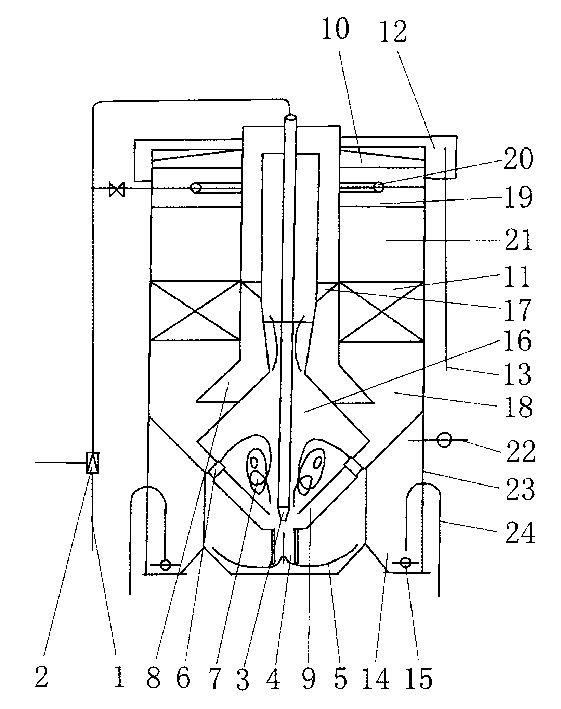

1.一种自循环沉降分离排泥水处理系统，其特征是：包括从设备顶部沿轴线 向下进水的喷嘴(3)、喉管(4)和自激混合反应室(5)连接于筒壳锥体(9)的底 部，喉管置于自激混合反应室(5)内部与进水喷嘴(3)在同一轴线上，自激混 合反应室(5)与第一反应室(7)之间由自激连管(6)连通，孔板反应器(16)均布 于第一反应室(7)内部，间断反应器(17)均布于第二反应室(8)内部。
说明书
自循环沉降分离排泥水处理系统
技术领域
本发明涉及一种水处理设备，尤其是一种自循环沉降分离排泥水处理系 统。
背景技术
现有技术的水处理设备具有反应效果好、适应范围宽、药耗低，但投资 大、运行电费高、结构较复杂等弱点。
发明内容
本发明所要解决的技术问题是为了克服现有技术的不足，提供一种反应 速度快，反应能量合理，混凝效果好，药耗低，原水适应范围宽，结构简单， 投资运行费用低，易维修的自循环沉降分离排泥水处理系统。
本发明解决其技术问题所采用的技术方案是：由自激循环反应系统，分 离沉降系统，浓缩排泥系统等组成。对所要处理的污水由进水管经喷射加药 管系，将药液和污水在管路中初步混合，至设备顶部沿轴线向下经喷嘴射入 同一轴线的喉管内，将在锥面沉淀下来的活性泥渣吸入自激混合反应室，呈 倒磨菇状向上翻卷、摩擦、挤压，激活泥渣表面的活性电子层，使之与初级 絮粒和自由胶粒的电子进行碰撞、吸附、中和、架桥，充分反应，浓缩成形， 再经自激连管引入第一反应室继续碰撞，经孔板反应器脉冲增能，使反应生 成物浓缩变大，而后溢入第二反应室，经间断反应器，使成熟絮团沿下落路 线继续反应。
本发明的有益效果是：由于大大提高了回流浓度质量，因而成倍地加快 了反应速度，弥补了由于回流浓度低，导致反应速度慢的致命不足，为减少 机械搅拌而带来的投资和运行电费的投入，充分利用给水自身的动能，提高 反应速度。优化了反应能量，提高了反应质量，扩大了适应范围。
