申请日2003.01.06
公开(公告)日2003.12.17
IPC分类号C02F1/42
摘要
本实用新型提供一种手动控制浮床水处理装置，它包括手动微型控制阀、多路阀、流量计、反应罐体、再生罐等。其中手动微型控制阀根据其功位不同与多路阀的不同接口连接，再生系统配用的两个流量计，一个接浓再生液，一个接稀释液进行配置，避免原设备用手动阀门过多而造成的误操作。本实用新型与原有手动设备相比，具有系统简单，造价较低，操作方便，可以广泛应用钠离子交换器、阳离子交换器、阴离子交换器等水处理设备。
権利要求書

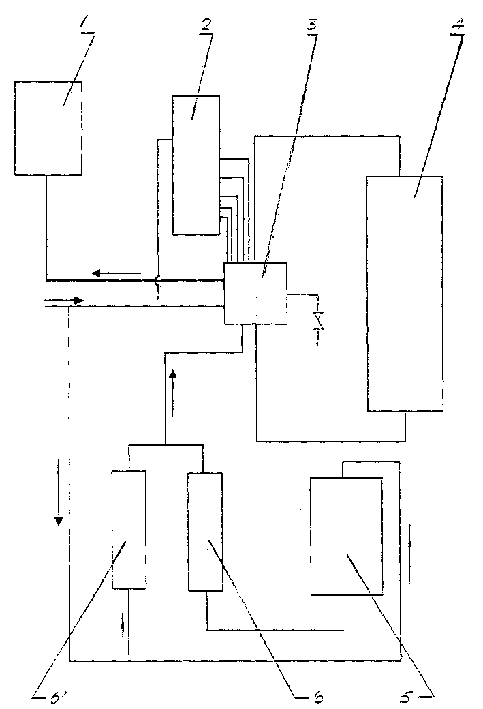

1、一种手动控制浮床水处理装置，是由高位水面箱(1)、手动微型控制 阀(2)、多路阀(3)、反应罐体(4)、再生罐(5)、流量计(6、6’)构成， 反应罐体(4)的进出水管与多路阀(3)连接，其特征在于：手动微型控制 阀(2)与多路阀(3)的不同接口连接，进水管口分别与流量计(6’)、再生 罐(5)进口连接，再生罐(5)的出口与流量计(6)进口相连，并联的流量 计(6、6’)的出口汇合与多路阀(3)再生液进口连接，废液从多路阀(3) 的排废口排出。
说明书
手动控制浮床水处理装置
技术领域
本实用新型涉及一种手动控制浮床水处理装置，它可使用在各种离子交 换设备上。
背景技术
目前，在水处理设备领域，手动控制水处理设备的控制系统，仍沿用传 统的几个球阀或闸阀来控制设备的运行，因为系统复杂，球阀和闸阀较多， 操作不便，容易造成误操作而影响水质，其次，后处理工艺大多为固定床， 交换流速低，耗水耗盐量大，这种设备的再生系统大多有两种形式：第一种 为利用喷射器来控制再生液浓度与流量，此种再生方式有两大弊病，其一， 喷射器受压力的影响，忽高忽低，再生液流量不好控制;其二再生用工业盐 较脏，容易将吸盐口堵塞，从而影响再生液浓度。第二种为利用盐池进行人 为配比再生液浓度，此种方式费工费时，操作不便，再生液浓度也不好控制。
发明的内容
本实用新型的目的在于提供一种操作简单、运行可靠、性能稳定造价低， 可应用于钠离子、阳离子、阴离子交换设备的手动控制浮床水处理装置。利 用原水通过手动微型控制阀来控制多路阀的不同进水口的启闭来达到控制整 体设备的运行。
本实用新型的目的可以通过如下措施来实现：
一种手动控制浮床水处理装置，它是由高位水箱、手动微型控制阀、多 路阀、反应罐体、再生罐、流量计构成;反应罐体的进出水管与多路阀连接， 手动微型控制阀与多路阀的不同接口连接，进水管口分别与一个流量计、再 生罐进口连接，再生罐的出口与另一流量计进口相连，并联的流量计的出口 汇合与多路阀再生液进口连接，废液从多路阀的排废口排出。
本实用新型与现有技术相比，具有如下优点及有益效果：
1、可以通过手动微型控制阀面板上设置的松床、再生、置换、清洗、功 位指示标志、旋转旋钮，即可实现装置在各功位的手动控制达到安全可靠的 运行目的，避免了因手动阀门过多而造成的误操作。
2、再生系统的两个流量计，分别与进水管和再生罐连接，利用流量计内 的浮子达到表面的刻度，按一定比例读数来控制再生液的浓度及流量，通过 多路阀进入反应罐，与树脂进行交换反应，使再生剂的消耗量得到进一步的 控制，并提高了再生质量，解决了喷射器由于压力忽高忽低，再生液浓度与 流量不稳定以及利用盐池进行人为配比，再生液浓度不好控制的缺陷。
