申请日2003.01.17
公开(公告)日2004.08.04
IPC分类号C02F1/42
摘要
一种能起到节水节盐效果的水处理装置，涉及一种水处理装置。现有技术的水处理装置带有体积庞大的软化水箱和盐水箱，在软化水过程中消耗大量盐和水。本发明的能起到节水节盐效果的水处理装置由装有阳离子交换树脂的离子交换器、装有食盐的盐水桶、一只水泵及阀门、管道组装而成。离子交换器与待软化的原水通过阀门相连，与锅炉通过之泵及阀门相连，并且与盐水桶和水泵通过阀门循环相连，随着开关有关阀门，可以使硬水经由离子交换器，交成软水后，由水泵压入锅炉。本发明由于采用了组合式结构，省去了体积庞大的软化水箱和盐水箱，大大减少了实耗盐量和水量。
権利要求書
1.一种能起到节水节盐效果的水处理装置，它由离子交换器(1)、盐水桶(2)， 水泵(3)及阀门和管道组成，离子交换器(1)侧壁有视镜(4)，顶端通过阀门(6) 与原水水源相连，顶端还有放气阀(7)，下部有引出污水用的排污阀(8)，离 子交换器(1)通过进水泵和锅炉进水、阀门(12)相连，盐水桶(2)上方有阀门 (6)与水源相连，盐水桶(2)下方有阀门(11)，它通过阀门(11)和再生泵与离 子交换器(1)相连，其特征是：上述的进水泵和再生泵通过阀门和管道与离子 交换器(1)和盐水捅(2)的连接合并成一个装备进水和循环二个作用的水泵 (3)。

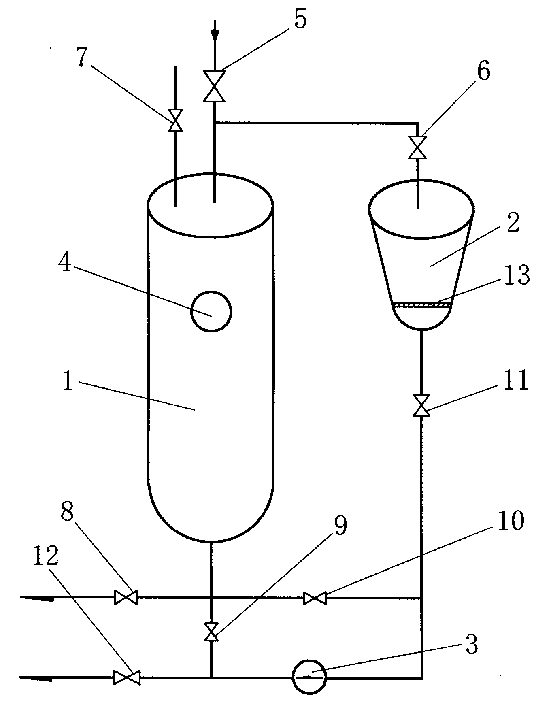

2.根据权利要求1所述的能起到节水节盐效果的水处理装置，其特征是：离 子交换器(1)下方有阀门(10)，它一端与离子交换器(1)的下端及排污阀相连， 另一端与盐水桶(2)下方的阀门(11)和水泵(8)的入口相连，离子交换器下方 还有阀门(9)，它一端与阀门(10)、排污阀(8)及离子交换器(1)下端相连，另 一端与水泵(3)出口及锅炉进水阀相连，盐水桶上方的阀门(6)与水源通过阀 门(5)相连，它还与离子交换器(1)顶端相连。
说明书
能起到节水节盐效果的水处理装置
技术领域
本发明涉及一种水处理装置，尤其是一种能起到节水节盐效果的水处理 装置。
背景技术
现有技术的水处理装置带有体积庞大的软化水箱和盐水箱，在软化水过程 中消耗大量盐和水，并且它除了离子交换器外，还需配两个水泵，一个用于 将在离子交换器内与阳离子交换树脂进行离子交换后软化了水压入才箱和压 入锅炉，因为锅炉内有一定的压力，尤其是蒸汽锅炉，另一个用于在软化水 过程中，将盐液由盐水桶逆流压入离子交换器，以使树脂再生。
发明内容
本发明所要解决的技术问题是提供一种结构简易小巧、功能齐全、效果 显著、节盐节水的能起到节水节盐效果的水处理装置。
本发明解决其技术问题所采用的技术方案是：它由装有阳离子交换树脂 的离子交换器、装有食盐的盐水桶、一只水泵及阀门、管道组装而成。离子 交换器与待软化的原水通过阀门相连，与锅炉通过之泵及阀门相连，并且与 盐水桶和水泵通过阀门循环相连，随着开关有关阀门，可以使硬水经由离子 交换器，交成软水后，由水泵压入锅炉，亦可以使水流进盐水桶，成为盐液 后在水泵作用下逆流压入离子交换器，进行树脂再生，并且作用后的低浓度 盐液可重返盐水桶，成为高浓度盐液循环使用，多次作用后的废液由离子交 换器下部的排污阀排出。
本发明的有益效果是：由于采用了组合式结构，省去了体积庞大的软化 水箱和盐水箱，只需开关有关阀门，并接通水源、电源，便可随时根据需要 对锅炉用水作软化处理，并将软化水导入锅炉。而且，树脂还原再生的过程 中，盐液是循环使用，大大减少了实耗盐量和水量。
