申请日2003.01.17
公开(公告)日2004.08.04
IPC分类号C02F3/00; C02F3/10
摘要
一种调节器上装有格栅或筛网的水处理器，涉及一种膜生物反应水处理装置。现有技术的膜生物反应水处理装置是错流式膜生物反应器系统，大量能耗转化为热能，膜分离器内水温升高，有时需要冷却设备。本发明的调节器上装有格栅或筛网的水处理器，包括依次相连的格栅或筛网、调节池、生物反应器、膜滤池，膜滤池的底部设置基础或支架，使膜滤池与生物反应器的静水位平齐，并且使所述的鼓气管和膜冲洗鼓气管在生物反应器和在膜滤池中的安装深度在水面至2.5米水深范围内的水层中。本发明的调节器上装有格栅或筛网的水处理器具有运行能耗低的优点。
権利要求書

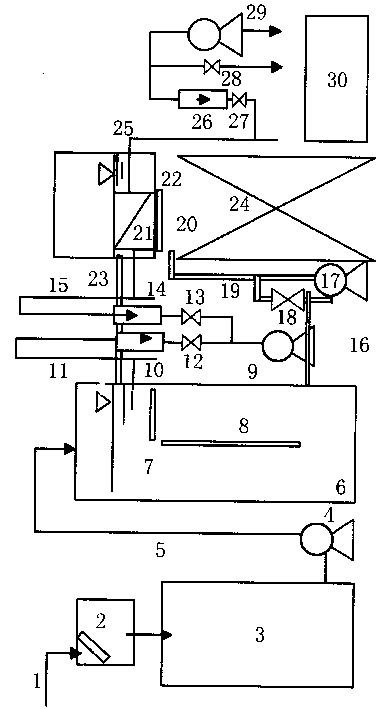

1.一种调节器上装有格栅或筛网的水处理器，包括依次相连的调节池(3)、 生物反应器(6)和膜滤池(20)，生物反应器(6)内装有鼓气管(7)及导流板8， 鼓气管(7)用于通过空气泵(9)，空气管(11)通入空气，生物反应器上还装有 循环出水管(16)，用于液体经循环出水管(16)、循环泵(17)或循环阀门(18)、 循环上水管(19)进入膜滤池(20)，膜滤池(20)还通过循环回流管(23)与生物 反应器(6)相通，膜滤池(20)内装有膜分离单元(21)，其下部装有进行冲洗膜 丝(33)的膜冲洗鼓气管(22)，膜冲洗鼓气管(22)用于通过空气泵(9)、空气管 (15)通入空气，膜组件(21)通过净化水出水管(25)与净水箱(30)相通，其特征 是：膜滤池(20)的底部设置基础或支架(24)，使膜滤池(20)与生物反应器(6) 的静水位平齐，并且使所述的鼓气管(7)和膜冲洗鼓气管(22)在生物反应器(6) 和在膜滤池(20)中的安装深度在水面至2.5米水深范围内的水层中。
2.根据权利要求1所述的调节器上装有格栅或筛网的水处理器，其特征是： 在调节池(3)上还装有格栅或筛网(2)，在空气泵(9)和空气管(11)之间还装有 阀门(12)和空气流量计(10)，在空气泵(9)和空气管(15)之间还装有阀门(13) 和空气流量计(14)，在净化水出水管(25)与净水箱(30)之间还装有阀门(27)、 净化水流量计(26)、阀门(28)和净化水泵(29)，使膜组件(21)通过净化水出 水管(25)、阀门(27)、净化水流量计(26)、阀门(28)或者净化水泵(29)与净 水箱(30)相通。
3.根据权利要求1所述的调节器上装有格栅或筛网的水处理器，其特征是： 所述膜滤池(20)的高度为0.5-3.5米，膜滤池(20)的池水深度为0.2-3.0米。
说明书
调节器上装有格栅或筛网的水处理器
技术领域
本发明涉及一种膜生物反应水处理装置，尤其是一种调节器上装有格栅 或筛网的水处理器。
背景技术
现有技术的膜生物反应水处理装置是错流式膜生物反应器系统，由生物 反应器单元和错流式膜分离器组成，主要存在单位水处理能耗高的技术问题。 为了维持稳定的透水率，错流式膜分离器需要较高的膜面流，以产生较大的 剪切力或湍流流动来限制滤饼层的厚度。较高的膜面流需要较大的循环水泵 提供，泵提供的工作压力通常在100～150kPa，膜分离器的循环水量与透水 量之比高达100～600∶1，循环水流速度一般在1～7m/s之间，一般大于2m /s。这样高的工作压力和水流速度产生的剪切力造成错流式膜分离器运行能 耗高的问题，处理单位水量处理能耗约为3.0～5.5kW·h/m3，是传统活性污 泥法单位水处理能耗约的10～15倍。大量能耗转化为热能，膜分离器内水温 升高，有时需要冷却设备。
发明内容
本发明所要解决的技六问题是提供一种调节器上装有格栅或筛网的水处 理器，用以解决现有技术所存在的问题。
本发明解决其技术问题所采用的技术方案是：该装置包括格栅及筛网、 调节池、生物反应器、膜滤池、膜分离单元、净化水水箱等。原水经格栅或 筛网进入调节池，经泵提升经上水管进入生物反应器，生物反应器内有给活 性污泥混合液鼓气充氧和搅拌作用的穿孔管及导流板。导流板的上边缘与鼓 气穿孔管平齐，导流板下边缘距底部0.4～0.8米，导流板的作用使生物反应 器内的活性污泥在生物反应池内实现良好回流循环，生物反应器内有液体如 活性污泥混液经循环出水管，经循环泵，或经循环阀门，经循环上水管进入 膜滤池，再经膜滤池的循环回流管返回生物反应器。膜滤池的高度为0.5～ 3.5米，膜滤池的池水深度0.2～3.0米。膜滤池的水位在停止鼓气的条件下 同生物反应器的水位平齐，膜滤池的水位与生物反应器的水位平齐的办法是 在膜滤池的底部设置基础或支架。膜滤池支架或基础的高度由生物反应器水 位与膜滤池中水深度之差确定，膜滤池内装有膜分离单元，膜分离单元由若 干个膜组件排列组成，膜分离单元安装于膜滤池内池水或污泥混合液的上部 膜组件自水面起向下布设，膜组件上集水管刚好淹没在水面之下，下集水管 视膜组件长度浸没入自水面至2.5米水深范围内的水层中。膜丝两端粘接在 上下集水管之间，膜单元的下部装有进行冲洗膜丝的膜冲洗鼓气管，鼓气管 和膜冲洗鼓气管为穿孔管，其在生物反应器和在膜滤池中的安装深度视膜组 件下集水管浸没深度，安装在自水面至2.5米水深范围内的水层中。空气由 空气泵经阀门，经空气流量计、空气管、通入生物反应器的鼓气管，鼓气管 除了充氧的作用还有搅动生物池的活性污泥使其保持悬浮的作用，进行冲洗 膜丝的空气由空气泵、经阀门、空气流量计、空气管通入鼓气管。鼓气管除 了膜清洗的作用还有给混合液充氧、气力提升混合液，使混合液在生物反应 器和膜滤池之间形成循环的作用。净化水通过膜组件上方的水位与净化水出 水管在净水箱出水口处的水位差，经膜组件、阀门、净化水流量计自压出流 进入净水箱。当净化水自压出流水流量不能满足要求时，关闭阀门，开启净 化水泵，使净化水通过抽吸进入净化水箱。
本发明的有益效果是：对膜的鼓气冲洗采用大中气泡鼓气装置，因此可 有效地进行膜冲洗，从而近一步有效地降低调节器上装有格栅或筛网的水处 理器单位产水能耗。生物反应器与膜滤池的静水位保持一个水平，以利于生 物反应器与膜滤池的水力循环，并最大可能减小水循环能耗。
