申请日2003.01.16
公开(公告)日2005.10.19
IPC分类号C02F1/14
摘要

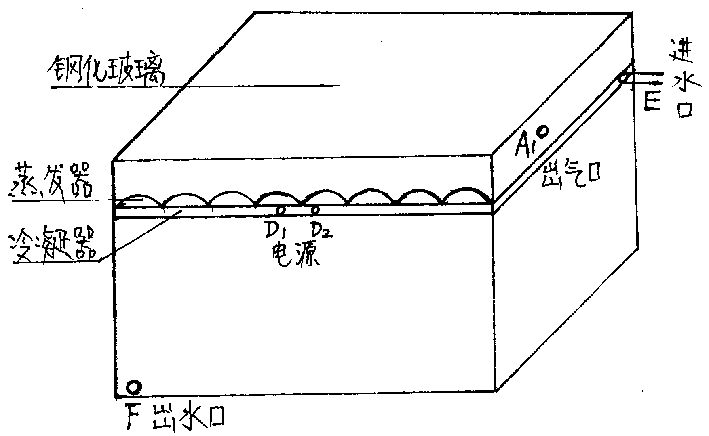

本实用新型专利“太阳光、电海水污水蒸馏器”是应用太阳能、电能使海水淡化、污水净化领域中的新技术，它充分利用太阳能和电能使海水、污水蒸发变成水蒸气，巧妙地使蒸发面积扩大，如附图中的蒸发面为波浪形。反复利用水蒸气液化放热的原理，如附图中的冷凝器设计在蒸发器下面，液化放出的热量被蒸发器吸收又使上面的水蒸发，D1、D2为电源插座。没有太阳时能自动接通电源，照常产蒸馏水。本技术适合家庭、海岛军民、海运船只使用。
権利要求書
本实用新型专利“太阳光、电海水污水蒸馏器”的技术特征如下：
特征1：外部用金属或塑料制成的密封长方体。上表面为钢化玻璃或透明乙烯塑料板。
特征2：内部分为七层，每一层相距8-12厘米，第二层至第七层由蒸发器和冷凝器组成 蒸发器由深色吸水性强的棉布材料紧贴在波浪状的铁板或铝板上。冷凝器由内空 的密闭的夹层铁皮(或铝皮)或“之”字形金属管构成。
特征3：第一层蒸发器下面装有电热丝和温度传感控制器，上面有出气口A1连接第二层的 冷凝器入口A2。
特征4：第二层冷凝器的出水口B1连接第3层冷凝器下半部分入水口B2，第二层蒸发器的 出气口A3连接第三层冷凝器的入口A4，第三层下半部的出水口C1连接到总出水 口F，第三层上半部分的出水口B3连接第四层冷凝器下半部的入水口B4，以下各 层依次类推
特征5：每一层蒸发器上面的棉布连接到箱外的海水、污水池的出水口开关，开关为自动 定时装置，每隔一定时间自动打开供水。
特征6：本蒸馏器分为普通型和加速型。普通型第一层不安装电热丝和温度传感控制器， 底层不安装水泵，完全靠太阳能来工作。加速型第一层安装电热丝和温度传感控 制器，底层安装一个小水泵加速抽水，使各层蒸发速度加快，产水量更大，不论 白天、黑夜、晴天、雨天都能产水。
说明书
太阳光、电海水污水蒸馏器
本实用新型专利“太阳光、电海水污水蒸馏器”属太阳能利用和电能利用的海水淡化、 污水净化领域中的新技术。从现有各种科技资料及信息知道，国际国内对海水淡化和污水 净化的装置，方法各种各样，但都必须消耗大量的电能、化学原料，或占用大量的土地及 昂贵的机械设备，因而淡化和净化的水的成本就非常高，并且不适宜于一家一户使用。本 人另辟路径，设计了“太阳光、电海水污水蒸馏器”，其设备费用较低，占地面积小，能 耗低，净化的水为蒸馏水，品质高，成本低，产水量大，既适合一家一户使用，又适合海 岛军民，海运船只上大规模使用。
其发明制造原理如下：将1000克水装在表面积为1平方分米的碗中，放在40℃的太 阳光下，两天后还不会蒸发完，而将这1000克水侵湿一件床单后挂在40℃的太阳光下， 仅10分钟就蒸发完了。由此可知，水蒸发的快慢与温度的高低、水面积的大小、空气流 动速度有关。本发明充分运用了这一原理，又反复利用汽化吸热、液化放热的原理，巧妙 地设计出箱式“太阳光、电海水污水蒸馏器”。每平方米采光面积每天能产20千克蒸馏水， 没有太阳时，可启动电热装置，1度电可产12千克蒸馏水。
