申请日2003.01.13
公开(公告)日2004.08.04
IPC分类号C02F1/40; B01D17/038; C02F11/12
摘要
本发明属于环保领域，涉及一种含油淤渣和含油污水处理工艺，主要工艺特点是由输送上料系统、电加热系统、淤渣搅拌系统、均化系统、固液分离系统、旋流除油系统、聚结除油系统、离心脱水系统、过滤系统、加药及控制系统等逐次连接构成，这些系统可共建在一台可移动的设备上，物料依次分离。以上各系统分离出的原油通过管线进入回收油箱;经聚结除油器分离出的水在处理过程中循环使用，装置处理完成后的水经过滤及水处理系统处理后合格排放;经离心脱水系统分离出的泥砂合格排放。本装置具有工艺合理，既可处理含油淤渣又可以处理含油污水，适用范围宽;一体化，占用空间小，可移动作业。
権利要求書
1、含油淤渣和含油污水处理工艺，其特征在于：由输送上料系统、电 加热系统、搅拌系统、均化系统、固液分离系统、旋流除油系统、聚结除油 系统、离心脱水系统、过滤、加药及控制系统等逐次连接构成，共建在一台 可移动的设备上，物料依次分离。
2、根据权力要求1所述的含油淤渣和含油污水处理工艺，其特征在于： 其处理工艺是由输送上料系统、电加热系统、淤渣搅拌系统、均化系统、固 液分离系统、油水分离系统、旋流除油系统、聚结除油系统、离心脱水系统、 过滤、加药及控制系统等逐次连接而成。
3、根据权力要求1所述的含油淤渣和含油污水处理工艺，其特征在于： 通过污水泵、螺旋输送上料系统的转换和对应的阀门1、2开闭，该装置既 可以处理含油淤渣，又可以处理含油污水。
4、根据权力要求1所述的含油淤渣和含油污水处理工艺，其特征在于： 进自然沉降罐前的含油污水和含油淤渣进搅拌系统时掺入的水采用电加热方 式加热。
5、根据权力要求1所述的含油淤渣和含油污水处理工艺，其特征在于： 针对淤渣均化、离心脱水、聚结除油、BOD5、COD处理的不同阶段分别投加 不同的化学药剂。
说明书
含油淤渣和含油污水的处理工艺
技术领域
本发明属于环保领域，涉及一种含油淤渣和含油污水处理工艺。
背景技术
油田地面工程中的油库、联合站、中转站、原油脱水及含油污水处理站 中的储罐和沉降罐都会产生大量的含油淤渣和含油污水，两者含有大量的原 油，直接排放不但浪费原油资源，也会对环境造成严重的污染。
据调研，发达国家的油田，含油龄渣处理已成为一门专业，如法国坚拿 石油服务公司的油淤渣处理技术，其工艺是由二部分组成的，第一部分是一 台三相离心式分离机为主体，主要进行油、水、固的分离，被称为分离单体; 第二部分是以一台压滤机为主体，主要进行固体的脱水，被称为过滤单体。 该装置的处理工艺流程如图1所示。
发明内容
本发明所涉及的工艺过程如下：由输送上料系统、电加热系统、搅拌系 统、均化系统、固液分离系统、旋流除油系统、聚结除油系统、离心脱水系 统、过滤、加药及控制系统等逐次连接构成，共建在一台可移动的设备上， 物料依次分离。其处理工艺是由输送上料系统、电加热系统、淤渣搅拌系统、 均化系统、固液分离系统、油水分离系统、旋流除油系统、聚结除油系统、 离心脱水系统、过滤、加药及控制系统等逐次连接而成。通过污水泵、螺旋 输送上料系统的转换和对应的阀门开闭，该装置既可以处理含油淤渣，又可 以处理含油污水。进自然沉降罐前的含油污水和含油淤渣进搅拌系统时掺入 的水采用电加热方式加热。针对淤渣均化、离心脱水、聚结除油、BOD5、COD 处理的不同阶段分别投加不同的化学药剂

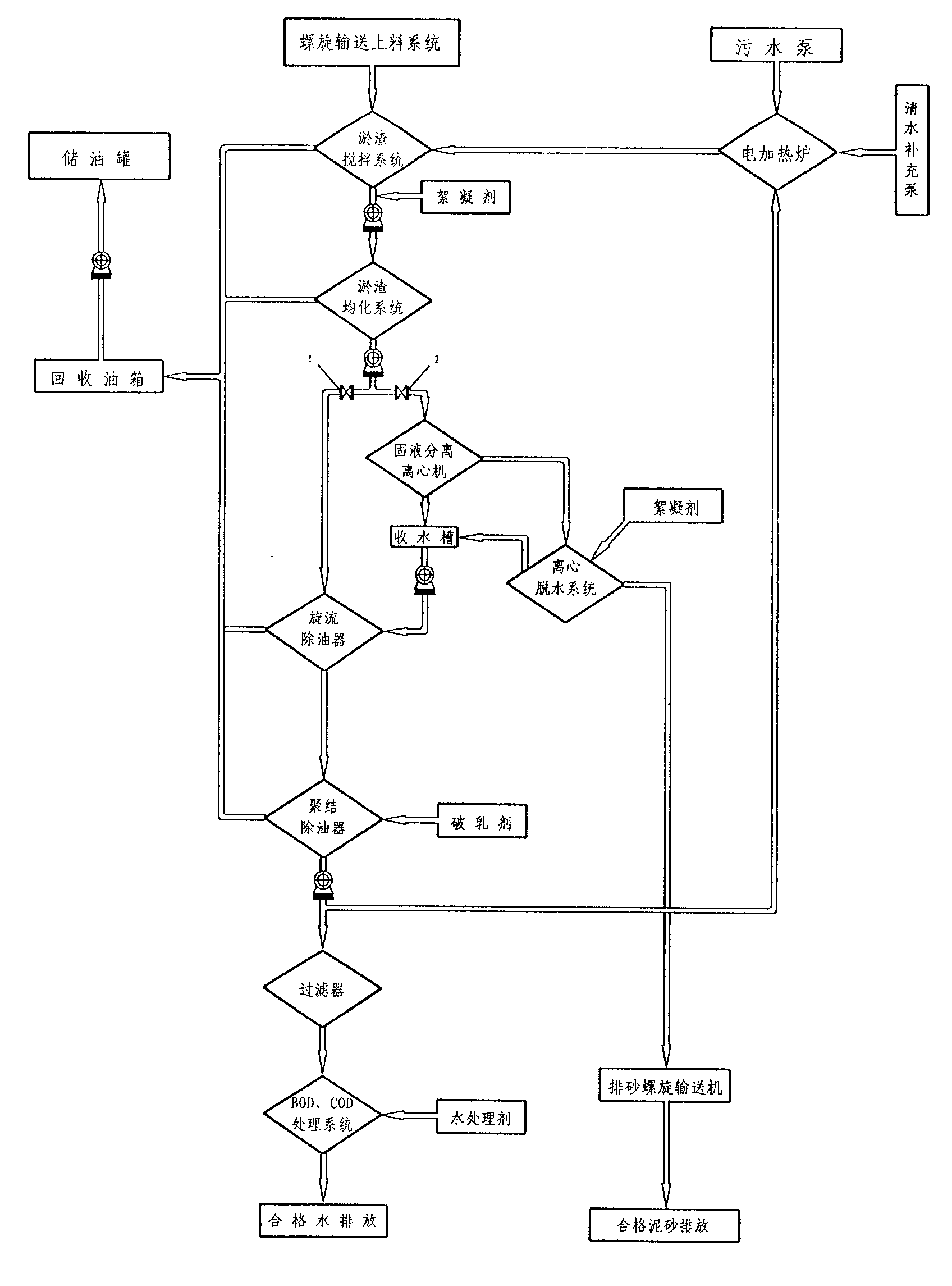

工艺流程概论
1、污水处理时的工艺流程概论
自吸式污水泵由罐中抽取污水，输送到加热系统，把含油污水加热到一 定温度;出水进自然沉降罐沉降(时间视具体情况定)，去除浮油;去除浮油 后的污水进混凝沉降罐，投加破乳剂或絮凝剂，沉降(时间视具体情况定)， 去除部分乳化油;出水经泵提升加压后进旋流除油器，进一步除油;旋流除 油器出水进聚结除油器，同时投加破乳剂，分离残余油;以上四段除油器分 离出的油进回收油箱，由泵随时打回原油储罐。污水经泵提升后进双滤料过 滤器过滤，过滤器出水进BOD5、COD处理系统，使出水达到排放指标。
2、淤渣处理时的工艺流程概论
关闭污水提升泵，启动淤渣螺旋输送机，把淤渣投放淤渣搅拌系统(污 水处理时为自然沉降罐)，搅拌后的淤渣液体经泵提升进淤渣均化系统，同 时投加高分子絮凝剂，使淤渣聚结，出液经泵加压后进固液分离离心机(这 时阀1关闭)，分离出的含水量稍大的淤渣进离心脱水机进一步脱水后由螺 旋输送机排放。离心机和离心脱水机分离出的液体进收水箱由泵加压后进旋 流除油器除油，出水进聚结除油器，同时投加破乳剂，以去除乳化油。以上 四段处理分离出的油进回收油箱，由泵及时打回储油罐;分离出的水循环到 电加热系统，把水加热到一定温度后进龄渣搅拌系统稀释淤渣。淤渣处理完 毕后，所有污水进过滤器过滤，经BOD5、COD处理系统处理达到排放指标后 排放。
