申请日2003.01.07
公开(公告)日2004.07.28
IPC分类号C02F1/48
摘要
一种高频振荡换能器水处理器，涉及一种水处理设备。现有设备成本高有水污染且有氧腐，生垢严重影响冷却效果，致使设备运行寿命降低。本发明所要解决的技术问题是提供一种高频振荡换能器水处理器，以克服现有技术的不足。本发明的装置由大功率振荡电路及换能器组成，多个并联的场效应管及其偏置电阻、电容、线圈组成。本发明具有明显的优越性，它直接使用原水，既有软化水不长垢之特点，又克服了软化水有腐蚀之缺点，功率大，无污染，无腐蚀，成本低，具有除垢功能。
権利要求書

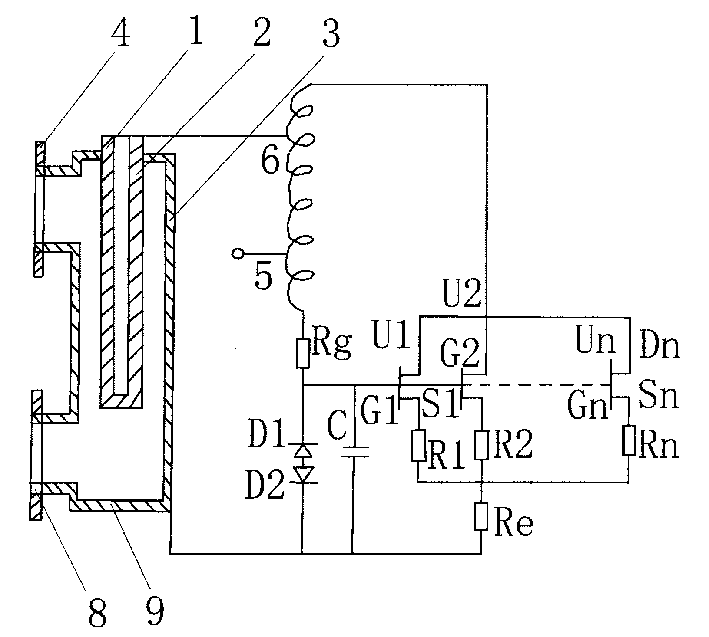

1.一种高频振荡换能器水处理器，由大功率振荡电路及换能器(9)组成， 其特征是：多个并联的均效应管(U1-Un)及其偏置电阻(R1-Rn、Re、Rg)， 电容(C)，线圈(L)组成大功率振荡电路，线圈(L)组成大功率振荡电路， 线圈(L)的(5)端接电源，(6)端接换能器，(7)端接场效应管(U1-Un) 之漏极(D1-Dn)，场效应管(U1-Un)之栅极通过并联的电容(C)与二极管 (D1-D2)接地，电阻(R1-Rn)分别接至(U1-Un)的源极(Sn)和电阻(Re)， (Re)为一端接地，换能器(9)呈圆筒形结构，两端分别有进水口4和出水 口(8)，其口径根据水量大小而不同，外壳(3)接地为外电极，筒内有金属 管电极(1)，接线圈(L)抽头(6)，金属管电极(1)外包围着一层高强度 尼龙绝缘内胆(2)。
说明书
高频振荡换能器水处理器
技术领域
本发明涉及一种水处理设备，尤其是一种高频振荡换能器水处理器。
背景技术
在冶金行业中，由于冶炼温度高、设备的冷却水系统量大，水处理的量 非常必要。目前一般用软化水和原水，软化水成本高有水污染且有氧腐蚀， 原水成本低，生垢严重影响冷却效果，致使设备运行寿命降低。因此研究寻 找一种成本低、冷却效果好、无污染和氧腐蚀轻的新方法是十分必要的。目 前市场已有电场防垢除垢的装置，但对于象冶金行业冷却水处理尚不适用。
发明内容
本发明所要解决的技术问题是提供一种高频振荡换能器水处理器，以克 服现有技术的不足。
本发明解决其技术问题所采用的技术方案是：本装置由大功率振荡电路 及换能器等组成，多个并联的场效应管及其偏置电阻、电容、线圈组成。换 能器呈圆筒形结构，两端分别有进水口和出水口，其口径可根据水量大小而 不同。外壳接地为外电极，管筒内有金属管电极，接线圈抽头，金属管电极 外包围着一层高强度尼龙绝缘内胆。
本发明的有益效果是：具有明显的优越性，它直接使用原水，即有软化 水不长垢之特点，又克服了软化水有腐蚀之缺点，功率大，无污染，无腐蚀， 成本低，具有除垢功能。
