申请日2003.01.07
公开(公告)日2004.07.28
IPC分类号C02F1/50; B01D35/00
摘要
一种水处理过滤和消毒循环系统，涉及一种水质净化处理装置。现有技术的水处理装置对水进行过氯化处理难度较大，循环过滤氯化难以满足池水需要的快速、均匀、充足的氯化处理要求。本发明的水处理过滤和消毒循环系统上部开有若干吸污口，在其中部位置开有若干给水口，在其底部包括浅水部位和深水部位均开有回水口。水由回水口经管道连接水质过滤装置后，通过给水口进入该装置，吸污口与吸污盘连接，用吸污盘将装置底部沉积物吸出，通过阀门排放到下水道。其过滤装置与消毒装置既可同步运行，又可分别运行，提高了水质的处理效果，保证池水的卫生标准。该装置结构简单，操作方便，运行可靠，设备投资少，运行费用低，应用广泛。
権利要求書
1.一种水处理过滤和消毒循环系统，其特征是：该系统滤系统和消毒系统分 为独立的运行系统，过滤系统与消毒系统同步运行或分步运行。

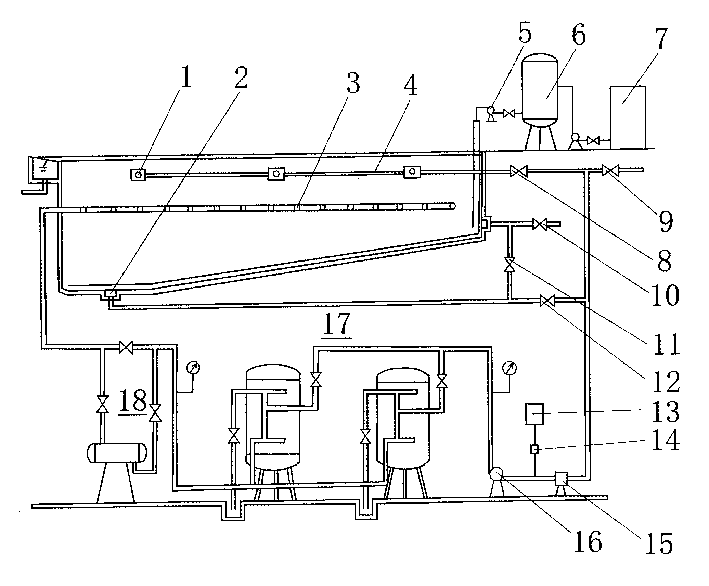

2.根据权利要求1所述的水处理过滤和消毒循环系统，其特征是：消毒系 统采用次氯酸钠发生器(7)产生的次氯酸钠溶液由塑料离心泵(5)抽至贮 存罐(6)，再用塑料离心泵(5)将贮存罐中的次氯酸钠通过加氯管道(4) 投加到系统中。
3.根据权利要求1所述的水处理过滤和消毒循环系统，其特征是：过滤系 统的吸污系统，由可移动的吸污盘与吸污口(1)对接，吸污口(1)连接循 环管道，吸污口(1)处装有阀门(8、9、10、11、12)。
4.根据权利要求1所述的水处理过滤和消毒循环系统，其特征是：消毒系统 的加氯管道(4)安放在系统底部，在加氯管道(4)中心线下部多处开有0.5～ 4mm小孔。
说明书
水处理过滤和消毒循环系统
技术领域
本发明涉及一种水质净化处理系统，尤其是一种水处理过滤和消毒循环 系统。
背景技术
现有技术的水处理系统，主要有顺流式循环处理系统，逆流式循环处理 系统，混合式循环处理系统等几种，这些水处理系统的过滤除污和消毒杀菌 都采用同步运行，即在水循环过滤除污的过程中进行消毒杀菌。因此不可避 免存在以下弊端，当要求停止水循环时，难以做到随时保证水中规定的剩余 氯的含量，水循环过滤除污周期较长，而水需要消毒杀菌的随机性要求高， 势必增大能耗的浪费。此外，现有的水处理系统，对水进行过氯化处理难度 较大，循环过滤氯化难以满足池水需要的快速、均匀、充足的氯化处理要求。
发明内容
本发明所要解决的技术问题是提供一种结构简单、设备投资及运行费用 低，可随时保证水质处理效果的水处理过滤和消毒循环系统。
本发明解决其技术问题所采用的技术方案是：该系统上部开有若干吸污 口，在其中部位置开有若干给水口，在其底部包括浅水部位和深水部位均开 有回水口。当水进行循环过滤时，水由回水口经管道连接水质过滤系统后， 通过给水口进入该系统，吸污口与吸污盘连接，用吸污盘将系统底部沉积物 吸出，其污水或通过阀门进入闭路循环过滤系统，或通过阀门排放到下水道。 其循环管道上装有阀门，调节阀门可使过滤系统分别实现逆流循环、混合流 循环、顺流循环，达到不同深度、不同区域的水质得到及时处理，提高水质 处理效果。
本发明的有益效果是：过滤系统与消毒系统即可同步运行，又可分别运 行，提高了水质的处理效果，保证池水的卫生标准。该系统结构简单，操作 方便，运行可靠，设备投资少，运行费用低，应用广泛。
