申请日2001.11.09
公开(公告)日2002.08.14
IPC分类号B01D29/33; B01D29/62
摘要
本实用新型涉及一种双层错流刷洗水处理微滤机,包括壳体、粗孔滤网筒、细孔滤网筒和中心出水花管。壳体的一侧设有原水进口和循环水出口,壳体的底部设有污泥出口,壳体内壁装有螺旋状刮板。中心出水花管置于壳体的中心位置,粗孔滤网筒和细孔滤网筒分别依次从外到内同心置于壳体与中心出水花管之间,中心出水花管的管壁上开有进水孔,其顶部处于细孔滤网筒顶的下面,其下端出口伸出壳体外。粗孔滤网筒体由壳体外驱动机构驱动旋转,粗孔滤网筒的内壁装有固定刮板,粗孔滤网筒体的下端设一三角状储泥漏斗,漏斗出口伸出壳体外。本实用新型设计的水处理微滤机,无论是进行给水处理、生活污水处理,还是部分工业污水处理,均取得较好的处理效果。
権利要求書
1、一种双层错流刷洗水处理微滤机，其特征在于该微滤机包括壳体、粗孔滤网 筒、细孔滤网筒和中心出水花管;所述的壳体的一侧设有原水进口和循环水出口， 壳体的底部设有污泥出口，壳体内壁装有螺旋状刮板;所述的中心出水花管置于壳 体的中心位置，粗孔滤网筒和细孔滤网筒分别依次从外到内同心置于壳体与中心出 水花管之间，中心出水花管的管壁上开有进水孔，中心出水花管的顶部处于细孔滤 网筒顶的下面，下端出口伸出壳体外;所述的粗孔滤网筒体由壳体外驱动机构驱动 旋转，粗孔滤网筒的内壁装有固定刮板，粗孔滤网筒体的下端设一三角状储泥漏斗， 漏斗出口伸出壳体外。
2、如权利要求1所述的水处理微滤机，其特征在于还包括环状支架，环状支架 同心置于细孔滤网筒与中心出水花管之间，环状支架上装有软性填料。
说明书
双层错流刷洗水处理微滤机
技术领域
本实用新型涉及一种双层错流刷洗水处理微滤机，具体涉及一种以双层滤网为主导， 辅以“软性填料”，机械驱动单层滤网筒，自动刷洗双层粗滤网与细滤网的错流式微滤机， 属于水处理设备技术领域。
背景技术
在现有水处理技术中，本设计人申请的专利号为ZL98229360.7、名称为“旋转刷洗 的水处理过滤机”的技术，可用作给水及污水处理的予处理设备。专利号为ZL99251755.9、 名称为“含油污水错流式筛滤机”的技术可用作含油污水的予处理设备。两项专利虽均有 其独到的优点，但前一项专利的缺点在于两层滤网之中仅有一层可以强制刷洗，因此水处 理能耗较大;后一项专利无强制刷洗，只借助于旋流冲洗。因而除去设备本身有效的反冲 洗之外，“正洗”效率大受影响，导致反冲洗周期缩短。尤其是在原水悬浮物含量高的情 况下，将会导致处理效率下降。
除此之外，现有水处理技术中，传统的微滤机一般只有一层滤网，大多为卧式安置， 滤网上的截留污物，只能采用压力水定期冲洗或连续对网孔进行冲洗，过滤效率不高，且 自用水较多。
发明内容
本实用新型的目的是设计一种双层错流刷洗水处理微滤机，针对现有微滤机之不足， 对其结构作出改进，以降低能耗，提高过滤精度，周期长，而且具有去除有机物及油水分 离的功效，并使其结构简单、造价低，除适用于给水处理的予处理外，还可用作大多数污 水的予处理。

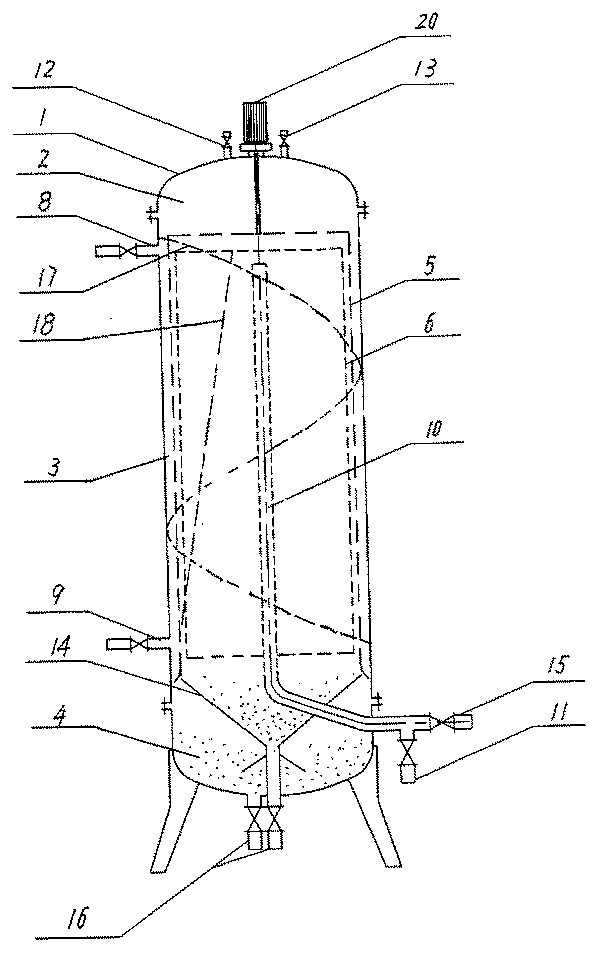

本实用新型设计的双层错流刷洗水处理微滤机，包括壳体、粗孔滤网筒、细孔滤网筒 和中心出水花管;所述的壳体的一侧设有原水进口和循环水出口，壳体的底部设有污泥出 口，壳体内壁装有螺旋状刮板。中心出水花管置于壳体的中心位置，粗孔滤网筒和细孔滤 网筒分别依次从外到内同心置于壳体与中心出水花管之间，中心出水花管的管壁上开有进 水孔，中心出水花管的顶部处于细孔滤网筒顶的下面，中心出水花管的下端出口伸出壳体 外。粗孔滤网筒体由壳体外驱动机构驱动旋转，粗孔滤网筒的内壁装有固定刮板，粗孔滤 网筒体的下端设一三角状储泥漏斗，漏斗出口伸出壳体外。
上述水处理微滤机，还包括环状支架，环状支架同心置于细孔滤网筒与中心出水花管 之间，环状支架上装有软性填料。
本实用新型设计的水处理微滤机运行时原水以切线方式进入壳体，在粗滤网的外围作 旋转运动，它将螺旋状刮板刮下的泥渣不停地带至底部泥渣浓缩室，在原水含渣量大的情 况下，过滤室下口的循环管可回流一定比例的原水到原水池(箱)。
细孔滤网内悬挂的软性填料用以降低原水的有机物含量，中心出水花管则为处理水出 流管。
本实用新型设计的双层错流刷洗水处理微滤机，具有以下优点：
1、原水以切线方向进入过滤室的粗滤网外层，在其外层形成自上而下的旋流布水， 配合粗孔滤网筒的旋转，网上泥渣被壳体内壁上附着的螺旋状刮板不停刮下，一方面维持 滤网上截留杂质的基本恒定，另一方面将刮下的泥渣借助水流送至下部泥渣浓缩室沉集， 从而获取最佳过滤效率。
2、粗孔滤网筒在旋转过程中，其内壁设置的固定刮板又将与粗孔滤网筒同心的细孔 滤网筒上截留的泥渣不停地刮下送至底部储泥室，以使细孔滤网截留的杂质基本恒定。
3、细孔滤网筒内设有环状布置、上下张紧而吊挂的“软性填料”，由于填料的特有 的巨大表面积(大于200米2/米3池)，可去除有机物(COD去除量2-5公斤/米3池)及 挂留细小悬浮物与油。同时在运行中可根据需要采用“充气”或“不充气”运行，也可加 注混凝剂、破乳剂(或不加注)，在油含量较多的场合，原水可由下口旋流进入，上口循 环(或不循环)。
4、双层滤网均可根据处理水质采取特殊的材质与布网方式，以提高处理水质量，加 之滤网很薄、水头损失小，不停的刮刷等均可导致过滤周期的较大延长。
5、油、气向上聚集，污泥向下聚集而浓缩，处理水出流，三者互不干扰。
6、除单个滤筒配置外，成组设置的多个滤筒，其出水管是连通的，当开启一个滤筒 的排泥阀时，由于压力骤降，系统中的过滤水将逆洗本微滤机的软性填料与双层滤网(此 时原水可停或不停)，从某种意义上则成了微滤机单阀控制的“自动反洗”。
