申请日2018.01.01
公开(公告)日2018.09.04
IPC分类号C02F1/00; B01D29/58; C02F103/18
摘要
本实用新型涉及雾化喷洒过滤设备领域，具体为一种新型脱硫废水烟道雾化喷洒的精密过滤设备，该新型脱硫废水烟道雾化喷洒的精密过滤设备，采用安装基体的内部开设过滤腔室的方式，进行过滤腔室的安装，且通过将定位基体相对应的两侧壁为敞口，在其内部设置由定位板和密封凸块组成的密封组件，进行过滤腔室的密封，且在定位板的表面设置管道连接件，从而便于其与输送管道进行连接，采用由定位框一和定位框二组成过滤组件的主体，在相对应的定位框一和定位框二之间设置过滤介质主体，提高过滤效果，且在定位框一以及定位框的外部设置外螺纹层与过滤腔室的内螺纹层螺纹固定，方便人们的安装固定，且通过螺纹进行相对应的柔性过滤网布的调整。
权利要求书

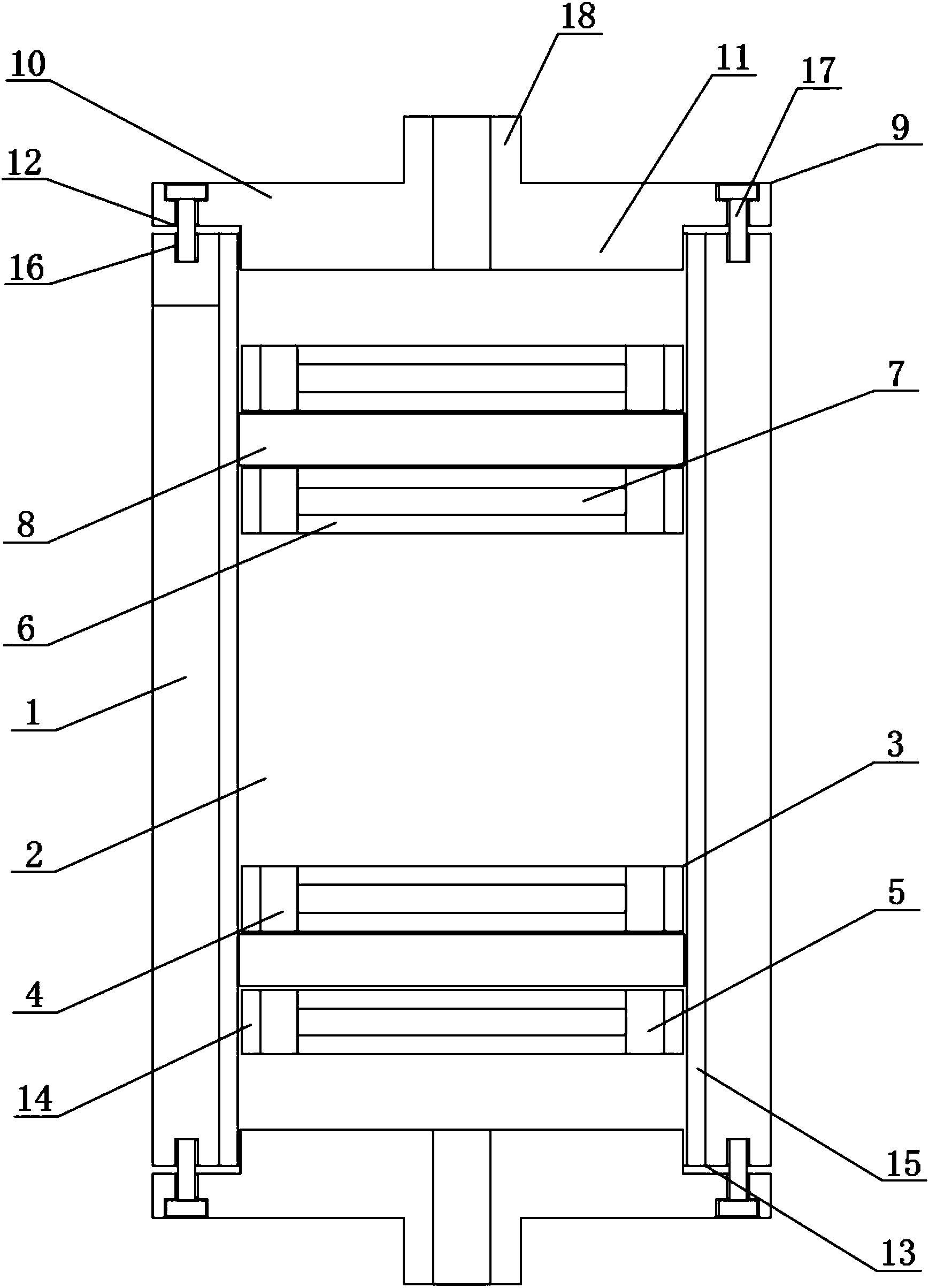

1.一种新型脱硫废水烟道雾化喷洒的精密过滤设备，包括安装基体(1)，其特征在于：所述安装基体(1)的内部开设有过滤腔室(2)，所述安装基体(1)相对应的表面与过滤腔室(2)相对应的位置均为敞口，所述过滤腔室(2)的内部设置有多个过滤组件(3)，所述过滤组件(3)包括定位框一(4)和定位框二(5)，所述定位框一(4)以及定位框二(5)相对应的位置均开设有限位槽(6)，所述限位槽(6)的内部设置有柔性过滤网布(7)，所述柔性过滤网布(7)的外表面与限位槽(6)的侧壁固定连接，所述过滤组件(3)的内部以及相对应的柔性过滤网布(7)之间均填充有过滤介质主体(8)，所述安装基体(1)敞口处的内部设置有密封组件(9)，所述密封组件(9)包括定位板(10)和密封凸块(11)，所述密封凸块(11)固定安装在定位板(10)的一侧表面，所述定位板(10)位于密封凸块(11)的一侧滑动插接在过滤腔室(2)的内部，所述定位板(10)的表面与安装基体(1)相对应的位置设置有螺纹定位组件(12)。
2.根据权利要求1所述的一种新型脱硫废水烟道雾化喷洒的精密过滤设备，其特征在于：所述过滤组件(3)的数量至少为两组，且在过滤腔室(2)的内部由上而下依次线性排列，所述过滤介质主体(8)与过滤组件(3)为一一对应结构，其中过滤介质主体(8)均设置在定位框一(4)和定位框二(5)之间的位置。
3.根据权利要求1所述的一种新型脱硫废水烟道雾化喷洒的精密过滤设备，其特征在于：所述定位框一(4)或定位框二(5)的外壁与过滤腔室(2)的内壁之间设置有螺纹连接组件(13)，所述螺纹连接组件(13)包括外螺纹层(14)和内螺纹层(15)，所述外螺纹层(14)设置在定位框一(4)的外表面以及定位框二(5)的外表面，所述内螺纹层(15)设置在过滤腔室(2)的内壁，其中定位框一(4)和定位框二(5)均通过内螺纹层(15)和外螺纹层(14)与过滤腔室(2)的内壁螺纹连接。
4.根据权利要求1所述的一种新型脱硫废水烟道雾化喷洒的精密过滤设备，其特征在于：所述螺纹定位组件(12)包括螺纹通孔(16)和定位螺杆(17)，所述螺纹通孔(16)开设在安装基体(1)的表面以及定位板(10)相对应的位置，其中相对应的螺纹通孔(16)之间通过定位螺杆(17)螺纹固定，所述定位板(10)的表面设置有管道连接件(18)。
说明书
一种新型脱硫废水烟道雾化喷洒的精密过滤设备
技术领域
本实用新型涉及雾化喷洒过滤设备领域，具体为一种新型脱硫废水烟道雾化喷洒的精密过滤设备。
背景技术
现有的雾化喷洒过滤设备其过滤结构大都固定，因此，过滤组件难以根据需要进行调节，从而不便于人们调整过滤精密程度，影响过滤效果。
实用新型内容
本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种新型脱硫废水烟道雾化喷洒的精密过滤设备。
为实现上述目的，本实用新型提供如下技术方案：
一种新型脱硫废水烟道雾化喷洒的精密过滤设备，包括安装基体，所述安装基体的内部开设有过滤腔室，所述安装基体相对应的表面与过滤腔室相对应的位置均为敞口，所述过滤腔室的内部设置有多个过滤组件，所述过滤组件包括定位框一和定位框二，所述定位框一以及定位框二相对应的位置均开设有限位槽，所述限位槽的内部设置有柔性过滤网布，所述柔性过滤网布的外表面与限位槽的侧壁固定连接，所述过滤组件的内部以及相对应的柔性过滤网布之间均填充有过滤介质主体，所述安装基体敞口处的内部设置有密封组件，所述密封组件包括定位板和密封凸块，所述密封凸块固定安装在定位板的一侧表面，所述定位板位于密封凸块的一侧滑动插接在过滤腔室的内部，所述定位板的表面与安装基体相对应的位置设置有螺纹定位组件。
优选的，所述过滤组件的数量至少为两组，且在过滤腔室的内部由上而下依次线性排列，所述过滤介质主体与过滤组件为一一对应结构，其中过滤介质主体均设置在定位框一和定位框二之间的位置。
优选的，所述定位框一或定位框二的外壁与过滤腔室的内壁之间设置有螺纹连接组件，所述螺纹连接组件包括外螺纹层和内螺纹层，所述外螺纹层设置在定位框一的外表面以及定位框二的外表面，所述内螺纹层设置在过滤腔室的内壁，其中定位框一和定位框二均通过内螺纹层和外螺纹层与过滤腔室的内壁螺纹连接。
优选的，所述螺纹定位组件包括螺纹通孔和定位螺杆，所述螺纹通孔开设在安装基体的表面以及定位板相对应的位置，其中相对应的螺纹通孔之间通过定位螺杆螺纹固定，所述定位板的表面设置有管道连接件。
与现有技术相比，本实用新型的有益效果是：该新型脱硫废水烟道雾化喷洒的精密过滤设备，采用安装基体的内部开设过滤腔室的方式，进行过滤腔室的安装，且通过将定位基体相对应的两侧壁为敞口，在其内部设置由定位板和密封凸块组成的密封组件，进行过滤腔室的密封，且在定位板的表面设置管道连接件，从而便于其与输送管道进行连接，采用由定位框一和定位框二组成过滤组件的主体，在相对应的定位框一和定位框二之间设置过滤介质主体，提高过滤效果，且在定位框一以及定位框的外部设置外螺纹层与过滤腔室的内螺纹层螺纹固定，方便人们的安装固定，且通过螺纹进行相对应的柔性过滤网布的调整，使其相互交错，进一步提高过滤精密程度，便于人们的调整使用。
