申请日2001.09.28
公开(公告)日2002.07.24
IPC分类号E21B43/20
摘要
油田注水井放溢流污水回收装置,它涉及一种将注水井放溢流产生的污水进行回收的装置,它包含两个高压阀门(3)和一条连接在注水管(1)和回油管(2)之间的高压管(5),在配水间(6)的注水管(1)上设有一管路接口(1-1),在计量间(7)的回油管(2)上设有一管路接口(2-1),高压管(5)的两端与管路接口(1-1)和管路接口(2-1)之间各安装有一个高压阀门(3)。当注水井放溢流时,打开两侧的高压阀门(3),这时地下含油污水就可以通过高压管(5)和注水管(1)流回配水间,进行回收处理。由于含油污水不会排放到地面上,因此不会造成环境污染。而流回配水间的污水和污油可以再次利用,因此不会造成资源的浪费,节省了资金,达到回收污水、污油的目的。
権利要求書
1、油田注水井放溢流污水回收装置，其特征在于它包含两个 高压阀门(3)和一条连接在注水管(1)和回油管(2)之间的高 压管(5)，在配水间(6)的注水管(1)上设有一管路接口(1-1)， 在计量间(7)的回油管(2)上设有一管路接口(2-1)，高压管(5) 的两端与管路接口(1-1)和管路接口(2-1)之间各安装有一个高 压阀门(3)。
2、根据权利要求1所述的油田注水井放溢流污水回收装置， 其特征在于在高压管(5)上设有一三通(5-1)，在三通(5-1)上 安装有一放空阀(4)。
说明书
油田注水井放溢流污水回收装置
技术领域：本实用新型涉及一种将注水井放溢流产生的污水进行 回收的装置。
背景技术：油田注水井在冬季关井、钻井关井、水井作业和处 理生产事故时，都需要先放溢流卸压，这样会使大量的地下含油污 水排放到地面，造成了严重的环境污染和资源浪费。

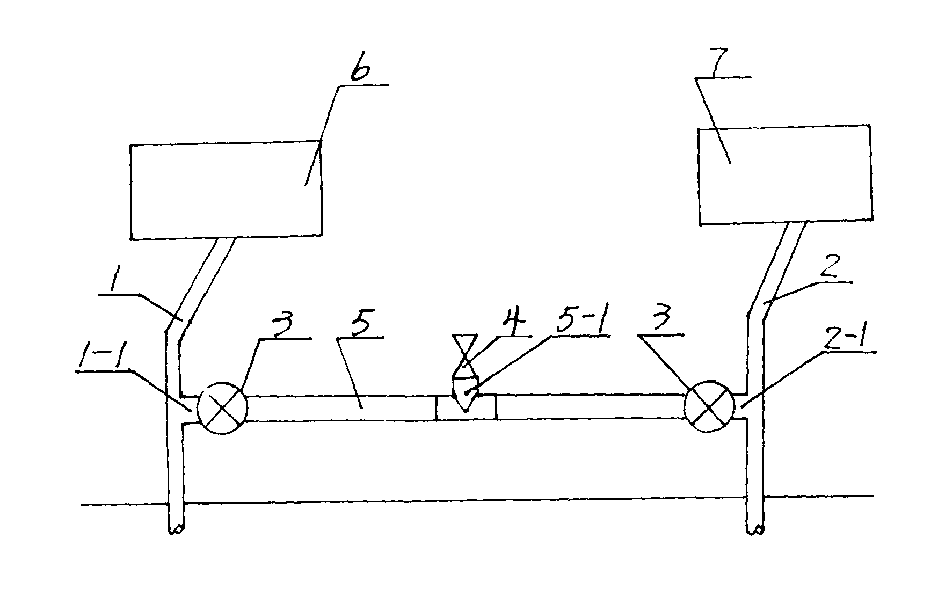

发明内容：本实用新型设计一种油田注水井放溢流污水回收装 置。它解决了已往油田放溢流时，因大量的地下含油污水排放到地 面，而造成的环境污染和资源浪费等问题。本实用新型包含两个高 压阀门3和一条连接在注水管1和回油管2之间的高压管5，在配 水间6的注水管1上设有一管路接口1-1，在计量间7的回油管2上 设有一管路接口2-1，高压管5的两端与管路接口1-1和管路接口2- 1之间各安装有一个高压阀门3。当注水井正常注水时，关上两侧的 高压阀门3;当注水井放溢流时，打开两侧的高压阀门3，这时地下 含油污水就可以通过高压管5和注水管1流回配水间6，进行回收 处理。由于含油污水不会排放到地面上，因此不会造成环境污染。 而流回配水间的污水和污油可以再次利用，因此不会造成资源的浪 费，节省了资金，达到回收污水、污油的目的。该装置具有结构简 单、合理、使用安全方便的优点。
