申请日2001.11.02
公开(公告)日2002.06.26
IPC分类号C02F3/12; C02F3/14
摘要
一种污水生物净化设备,至少包括一瀑气罐和至少一沉淀罐;瀑气罐内腔顶部设置一支架,该支架上装设一低功率的电机一减速机与外设程控电路连接,该电机一减速机驱动一伸入罐内的表面瀑气叶轮,该瀑气罐设有入水管,出水管,该瀑气罐的罐顶设有格栅盖;沉淀罐的罐体的罐壁呈中间大,两端向内断缩的双锥截面形状,该沉淀罐与瀑气罐可以是内胆外壳型的组合连体结构,也可以是分体构造,也可多单元组合;本实用新型不受污水量限制,净化处理效率高,污泥矿化度高且量小,无污染、无臭味,噪声小,便于与原有排水系统管道连接,处理过的水可实现二次利用,应用范围广泛,使用寿命长,节能、节水,运行管理费用低廉。
権利要求書
1.一种污水生物净化设备，全部或部分埋设于地下面之下，它有一 外设程序控制电路，其特征在于：该设备至少包括一瀑气罐(1)和至少 一沉淀罐(2);
瀑气罐(1)有容器状罐体(101)，其内腔为氧化室，该罐体内腔顶 部设置一支架(102)，该支架上装设一低功率的电机一减速机(104)与 外设程控电路连接，该电机一减速机驱动一伸入罐内的表面瀑气叶轮 (103)，该瀑气罐设有入水管(106)，出水管(107)，该入水管外接进水 池(3)，该进水池内设有格栅(301)，该出水管外接检查池(4)，该检查池 (4)设有出水管(401);该瀑气罐的罐顶设有格栅盖(105);
沉淀罐(2)的罐体的罐壁(201)呈中间大，两端向内断缩的双锥截 面形状。
2.如权利要求1所述的污水生物净化设备，其特征在于：所述沉淀 罐(2)为与瀑气罐(1)连体的内胆与外壳组合的构造，沉淀罐(2)呈 内胆形状，装设在瀑气罐(1)的内腔，该沉淀罐(2)为有双锥截面罐壁 (201)的底部敝口罐，所述进水管(106)连通沉淀罐(2)的内腔。
3.如权利要求1所述的污水生物净化设备，其特征在于：所述沉淀 罐(2)为与瀑气罐(1)分体的构造，该沉淀罐(2)为有双锥截面罐壁 (201)的有底的容器罐，该容器罐设有进水管和出水管，其进水管连通 瀑气罐(1)的出水管。
4.如权利要求1所述的污水生物净化设备，其特征在于：所述进水 池(3)内还设有水提升设备(302)，该提升设备可以是泵。
5.如权利要求1所述的污水生物净化设备，其特征在于：在所述瀑 气罐(1)、沉淀罐(2)与检查池(4)之间的管路上设有氯杀菌设备(6)。
6.如权利要求1所述的污水生物净化设备，其特征在于：所述瀑气 罐(1)的罐体及沉淀罐(2)的材质为玻璃钢。
说明书
污水生物净化设备
技术领域
本实用新型涉及水处理设施，具体地说是一种污水生物净化设备。
背景技术
随着经济建设发展，城市不断扩大，人口增加，城市的供水、排水及 污水处理是每个城市建设中的重点课题，它涉及保护生态，美化环境，节 约用水的方方面面。现今世界许多地区缺水严重，我国也是其中之一。在 城市建设中，污水处理的需要尤为突出。污水处理要用相应的设备、设施， 现有技术中通常采用地埋式污水处理装置，目前国内地埋式污水处理装置 多为接触氧化法和加速曝气活性污泥法，虽然它们有各自的优点，但也有 许多不足。接触氧化法的缺点是结构复杂，运行费用较高，维护管理也比 较困难;而加速曝气活性污泥法仍有污泥处置问题，对于小型污水处理厂， 如不加污泥处置会造成二次污染，加了污泥处置不仅处理系统更加复杂， 还会加大投资。现有技术有改进、完善的必要，增加新的产品。
发明内容
本实用新型的目的是克服现有技术不足，提供一种改进的污水生物净 化设备，不受污水量限制，净化处理效率高，污泥矿化度高且量小，无污 染、无臭味，噪声小，便于与原有排水系统管道连接，处理过的水可实现 二次利用，应用范围广泛，使用寿命长，节能、节水，运行管理费用低廉。
本实用新型的目的是这样实现的：
一种污水生物净化设备，全部或部分埋设于地下面之下，它有一外设 程序控制电路，其特征在于：该设备至少包括一瀑气罐和至少一沉淀罐;
瀑气罐有容器状罐体，其内腔为氧化室，该罐体内腔顶部设置一支架， 该支架上装设一低功率的电机一减速机与外设程控电路连接，该电机一减 速机驱动一伸入罐内的表面瀑气叶轮，该瀑气罐设有入水管，出水管，该 入水管外接进水池，进水池内设有格栅，该出水管外接检查池，该检查池 设有出水管;该瀑气罐的罐顶设有格栅盖;
沉淀罐的罐体的罐壁呈中间大，两端向内断缩的双锥截面形状。
本实用新型的目的还可通过以下措施实现：

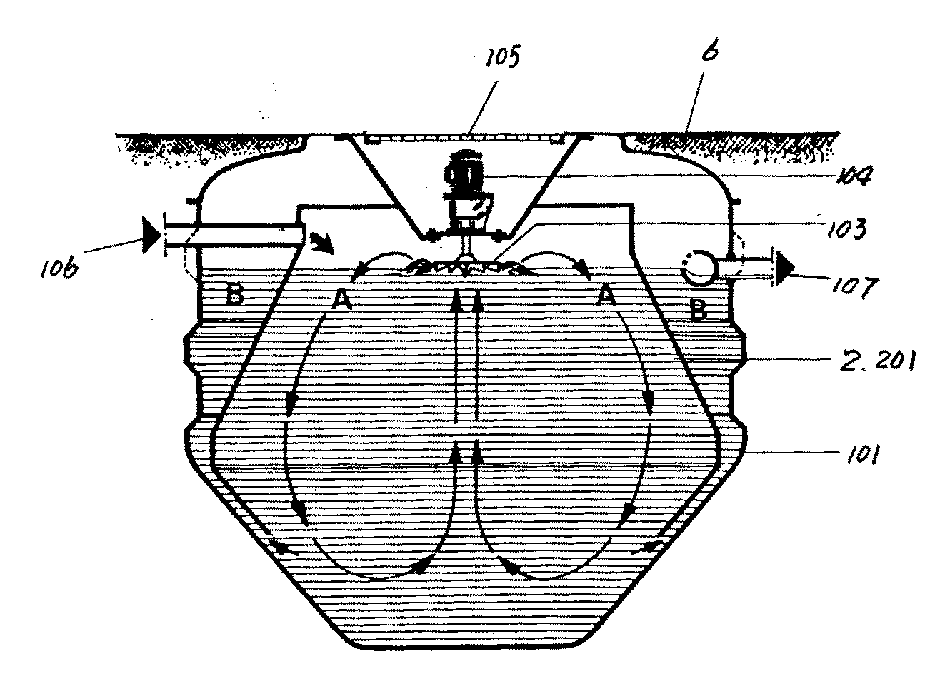

所述沉淀罐为与瀑气罐连体的内胆与外壳组合的构造，沉淀罐呈内胆 形状，装设在瀑气罐的内腔，该沉淀罐为有双锥截面罐壁的底部敝口罐， 所述进水管连通沉淀罐的内腔。
所述沉淀罐为与瀑气罐分体的构造，该沉淀罐为有双锥截面罐壁的有 底的容器罐，该容器罐设有进水管和出水管，其进水管连通瀑气罐的出水 管。
所述进水池内还设有水提升设备，该提升设备可以是泵。
在所述瀑气罐、沉淀罐与检查池之间的管路上设有氯杀菌设备。
所述瀑气罐的罐体及沉淀罐的材质为玻璃钢。
本实用新型有以下积极有益的效果：
1.本设备结构紧凑，占用面积小，埋于地下，便于保温，有利于冬季 运行;污泥矿化度高且量小，无臭味;噪声小，不会造成二次污染，低能 耗，运行管理费用低，一次投资长期受益。
2.本设备不受污水量的限制，机动灵活，可单个使用，也可多个组合 使用。因此适合于量小面广的城镇、乡村以及城市小区、城乡结合部、疗 养院、医院、学校、写字楼、宾馆、饭店、别墅、旅游景点等难以建大型 集中污水处理厂的地方，符合中国国情。由于处理水质较好，出水再经消 毒等处理后即可作为室内冲厕、刷车等使用。
3.本设备净化处理效率高;净化后的水质达中国GB8978-88一级排放 标准。
4.本设备不仅可以处理生活污水，也可以处理食品、饮料、屠宰、化 工等有机废水，应用范围广泛。
5.本设备主体由玻璃钢制成，耐腐蚀，重量轻，易于安装，使用寿命 长。
