申请日2001.09.27
公开(公告)日2002.06.26
IPC分类号E03D3/10
摘要

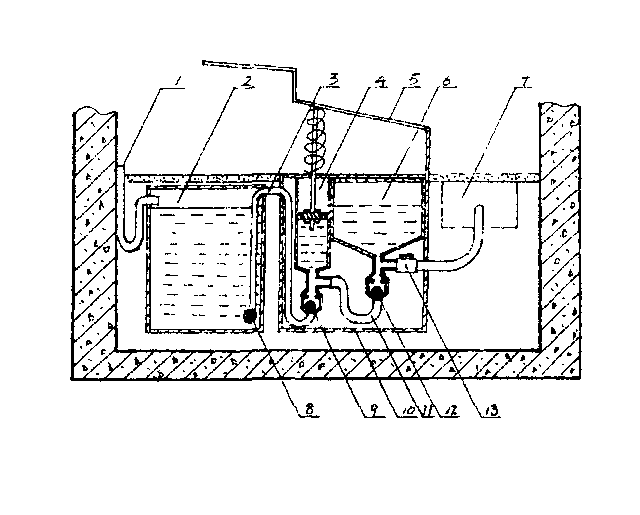

一种利用生活废水的加压冲厕装置,抽水筒(4)下部经抽水管(3)与储水箱(2)相通,经通水管(11)与存水瓶(6)相通,抽水管和通水管的一端管口分别有控流球(9)和控流球(12),存水瓶(6)和便池(7)之间有自动减压阀(13),储水箱有溢流管(14)通下水道(15)。使用本实用新型的冲厕装置可得到具有相当压力的废水冲厕,明显提高了清洁效果,且不占用卫生间空间,十分实用。
権利要求書
1、一种利用生活废水的加压冲厕装置，有存水弯和储水箱，其特征是抽水筒(4)下部 经抽水管(3)与储水箱(2)相通，经通水管(11)与存水瓶(6)相通;抽水管(3)和通 水管(11)的一端管口分别有控流球(9)和控流球(12)，存水瓶(6)和便池(7)之间有 自动减压阀(13)，储水箱顶部有溢流管(14)与下水道(15)相通。
2、如权利要求1所述的利用生活废水的加压冲厕装置，其特征是储水箱由数个相互连通 的小水箱组成。
3、如权利要求1或2所述的利用生活废水的加压冲厕装置，其特征是储水箱安装为悬挂 式。
4、如权利要求1或2所述的利用生活废水的加压冲厕装置安装在卫生间的凹坑内。
说明书
利用生活废水的加压冲厕装置
技术领域
本实用新型利用生活废水的加压冲厕装置属带水箱的冲洗设备。
背景技术
目前全球淡水资源匮缺，但大量净水却被用于冲厕，加剧了淡水源的紧张。已有不少自 觉节水的群众设法将家中排出的部分废水，特别是由洗手池、、洗衣机、浴缸、地漏排出的废 水再用于冲厕，此举明显减少了冲厕用净水量，但由于废水冲厕时缺乏一定的压力，清洁效 果不够理想。
发明内容
本实用新型利用生活废水的加压冲厕装置所要解决的技术问题是使冲厕水在一定的压力 下排放。本实用新型采用如下技术方案解决上述技术问题：抽水筒4下部经抽水管3与储水 箱2相通，经通水管11与存水瓶6相通;抽水管3和通水管11的一端管口分别有控流球9 和控流球12，存水瓶6和便池7之间有自动减压阀13;储水箱顶部有溢流管14与下水道15 相通。
这种利用生活废水的加压冲厕装置能储存生活废水并可在冲厕时对水体施压，冲厕时可 得到具有相当压力的废水，明显提高了清洁效果，且操作方便，结构简单，可利用卫生间里 没有被充分利用的凹坑空间装设，不占用卫生间内的空间，还可与用净水冲厕的装置共存， 十分实用。
