申请日2018.02.28
公开(公告)日2018.10.26
IPC分类号B01D29/01; B01D29/86; B01D29/68; B01D35/16
摘要
本实用新型公开了一种能够实现固液分离且方便清洗的含氰污水用存储罐，包括罐体、驱动机和活动盘，所述罐体的上端中间处设置有进水管，且进水管的下端设置有连接管，所述驱动机的下方连接有主动轮，且主动轮和从动轮相互啮合，所述活动盘位于罐体的内部，且活动盘的下方外围设置有第一喷头，并且活动盘的下方内侧设置有第二喷头，所述罐体的内部底端中间处设置有空心柱，且空心柱的上方设置有接头，所述罐体的下端两侧均预留有淤泥出口，且罐体的下端中间处设置有污水出口。该能够实现固液分离且方便清洗的含氰污水用存储罐，在对含氰污水进行储存时，能够实现固液分离，为后续的脱硫提供便利，且方便对罐内进行清洗，增加了实用性。
权利要求书

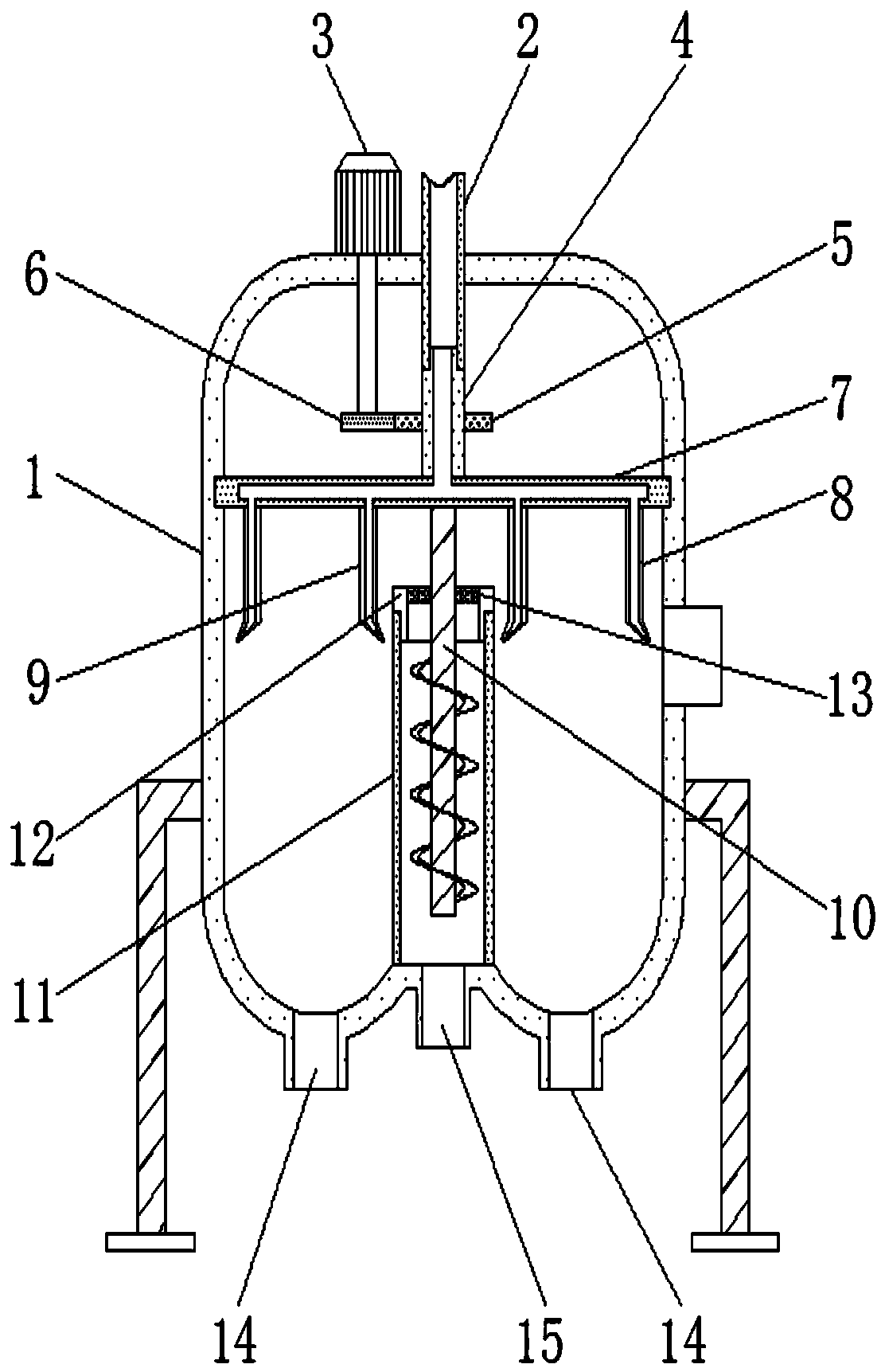

1.一种能够实现固液分离且方便清洗的含氰污水用存储罐，包括罐体(1)、驱动机(3)和活动盘(7)，其特征在于：所述罐体(1)的上端中间处设置有进水管(2)，且进水管(2)的下端设置有连接管(4)，所述连接管(4)的外侧设置有从动轮(5)，所述驱动机(3)的下方连接有主动轮(6)，且主动轮(6)和从动轮(5)相互啮合，所述活动盘(7)位于罐体(1)的内部，且活动盘(7)的下方外围设置有第一喷头(8)，并且活动盘(7)的下方内侧设置有第二喷头(9)，所述活动盘(7)的下方中间处连接有搅拌杆(10)，所述罐体(1)的内部底端中间处设置有空心柱(11)，且空心柱(11)的上方设置有接头(12)，所述接头(12)的内部设置有过滤网(13)，所述罐体(1)的下端两侧均预留有淤泥出口(14)，且罐体(1)的下端中间处设置有污水出口(15)。
2.根据权利要求1所述的一种能够实现固液分离且方便清洗的含氰污水用存储罐，其特征在于：所述进水管(2)贯穿进罐体(1)，且进水管(2)和罐体(1)构成一体式结构，并且进水管(2)和连接管(4)构成转动结构。
3.根据权利要求1所述的一种能够实现固液分离且方便清洗的含氰污水用存储罐，其特征在于：所述连接管(4)和活动盘(7)之间构成一体式结构，且活动盘(7)设为中空结构，并且活动盘(7)的直径大于罐体(1)的内径，同时活动盘(7)和罐体(1)之间的连接方式为活动连接。
4.根据权利要求1所述的一种能够实现固液分离且方便清洗的含氰污水用存储罐，其特征在于：所述第一喷头(8)和第二喷头(9)分别关于活动盘(7)的轴线对称设置有两个，且第一喷头(8)和第二喷头(9)的下端分别向外侧和内侧倾斜。
5.根据权利要求1所述的一种能够实现固液分离且方便清洗的含氰污水用存储罐，其特征在于：所述搅拌杆(10)贯穿进空心柱(11)中，且搅拌杆(10)和活动盘(7)之间构成一体式结构。
6.根据权利要求1所述的一种能够实现固液分离且方便清洗的含氰污水用存储罐，其特征在于：所述污水出口(15)的轴线与空心柱(11)的轴线一致，且污水出口(15)和空心柱(11)相连通。
说明书
一种能够实现固液分离且方便清洗的含氰污水用存储罐
技术领域
本实用新型涉及含氰污水技术领域，具体为一种能够实现固液分离且方便清洗的含氰污水用存储罐。
背景技术
含氰污水是指污水中含有氰化物，由于氰化物含有剧毒，因此含氰污水的处理十分重要;含氰废水等污水有时等不到快速的处理，需要使用到存储罐进行存储。当前的含氰污水用存储罐还存在一些问题，比如说在存储时，不能对废水实现有效的固液分离，且不方便对罐体内部进行清洗，因此我们提供一种能够实现固液分离且方便清洗的含氰污水用存储罐，来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种能够实现固液分离且方便清洗的含氰污水用存储罐，以解决上述背景技术中提出的含氰污水用存储罐不能对废水实现有效的固液分离和不方便对罐体内部进行清洗的问题。
为实现上述目的，本实用新型提供如下技术方案：一种能够实现固液分离且方便清洗的含氰污水用存储罐，包括罐体、驱动机和活动盘，所述罐体的上端中间处设置有进水管，且进水管的下端设置有连接管，所述连接管的外侧设置有从动轮，所述驱动机的下方连接有主动轮，且主动轮和从动轮相互啮合，所述活动盘位于罐体的内部，且活动盘的下方外围设置有第一喷头，并且活动盘的下方内侧设置有第二喷头，所述活动盘的下方中间处连接有搅拌杆，所述罐体的内部底端中间处设置有空心柱，且空心柱的上方设置有接头，所述接头的内部设置有过滤网，所述罐体的下端两侧均预留有淤泥出口，且罐体的下端中间处设置有污水出口。
优选的，所述进水管贯穿进罐体，且进水管和罐体构成一体式结构，并且进水管和连接管构成转动结构。
优选的，所述连接管和活动盘之间构成一体式结构，且活动盘设为中空结构，并且活动盘的直径大于罐体的内径，同时活动盘和罐体之间的连接方式为活动连接。
优选的，所述第一喷头和第二喷头分别关于活动盘的轴线对称设置有两个，且第一喷头和第二喷头的下端分别向外侧和内侧倾斜。
优选的，所述搅拌杆贯穿进空心柱中，且搅拌杆和活动盘之间构成一体式结构。
优选的，所述污水出口的轴线与空心柱的轴线一致，且污水出口和空心柱相连通。
与现有技术相比，本实用新型的有益效果是：该能够实现固液分离且方便清洗的含氰污水用存储罐，在对含氰污水进行储存时，能够实现固液分离，为后续的脱硫提供便利，且方便对罐内进行清洗，增加了实用性;(1)设有驱动机、连接管、从动轮、主动轮和搅拌杆，当驱动机旋转时，主动轮和从动轮之间相互啮合，进而能够带动连接管旋转，从而使下方的活动盘和搅拌杆旋转，使得喷头可以对罐内进行清洗，且搅拌杆能够对空心柱内部的污水进行搅拌，避免少量通过过滤网的泥浆会再次聚集，从而堵住污水出口;
(2)设有进水管、活动盘、第一喷头和第二喷头，进水管可以将水通过连接管输送进活动盘中，进而水会通过第一喷头和第二喷头对罐体内侧壁和空心柱的外侧进行清洗，避免泥浆滞留在罐体中，起到了清洗的作用;
(3)设有空心柱、接头和过滤网，过滤网能够对进入到空心柱中的污水进行过滤，避免污水中的泥浆会影响后续的反应，起到初步过滤的作用，而接头的设置，方便对过滤网进行安装;
(4)设有淤泥出口和污水出口，淤泥出口和污水出口的设置，方便将污水和淤泥分开排出罐体，实现分离淤泥和污水的作用。
