申请日2018.01.30
公开(公告)日2018.05.15
IPC分类号C02F9/14
摘要
本发明公开了一种可移动多级有效污水处理装置，包括壳体，所述壳体呈矩形状，所述壳体底部设有减震万向轮装置，所述壳体内部沿其长度依次设有氧化槽、絮凝槽、过滤槽、消毒槽和沉淀槽，所述壳体一侧下方且与氧化槽固定连接有废水进水管，所述氧化槽内设有氧化装置，所述絮凝槽内设有絮凝装置，所述过滤槽内设有过滤装置，所述消毒槽内设有消毒装置，所述沉淀槽内设有沉淀装置，所述壳体右侧上方且与沉淀槽固定连接有出水管，所述壳体外设有控制器，所述控制器分别与氧化装置、絮凝装置、过滤装置、消毒装置和沉淀装置电性连接。本发明的有益效果是，结构简单，实用性强。
权利要求书

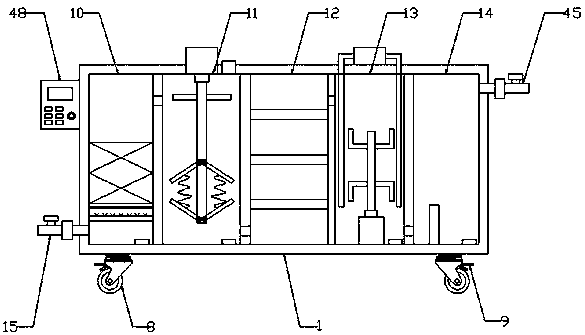

1.一种可移动多级有效污水处理装置，包括壳体(1)，其特征在于，所述壳体(1)呈矩形状，所述壳体(1)底部设有减震万向轮装置，所述减震万向轮装置由位于壳体(1)底部四周且与壳体(1)底部固定连接的缓冲器(2)、位于缓冲器(2)底部且与缓冲器(2)固定连接的万向轮支撑架(3)、一端与壳体(1)底部固定连接另一端与万向轮支撑架(3)顶部固定连接且套装在缓冲器(2)外部的的减震弹簧(4)、位于万向轮支撑架(3)下方且开在万向轮支撑架(3)下方的圆形通孔(5)、位于万向轮支撑架(3)下方圆形通孔(5)内且插装在万向轮支撑架(3)下方圆形通孔(5)内的螺栓(6)、位于万向轮支撑架(3)下方且通过螺栓(6)固定连接的轴承(7)、位于轴承(7)外部且套装在轴承(7)外部的万向轮(8)、位于万向轮支撑架(8)一侧的刹车片(9)共同构成，所述壳体(1)内部沿其长度依次设有氧化槽(10)、絮凝槽(11)、过滤槽(12)、消毒槽(13)和沉淀槽(14)，所述壳体(1)一侧下方且与氧化槽(10)固定连接有废水进水管(15)，所述废水进水管(15)位于废水进水管(15)上固定安装控制阀一(16)、固定安装在废水进水管(15)上且位于控制阀一(16)一侧的流量计数器一(17)共同构成，所述氧化槽(10)内设有氧化装置，所述氧化装置由位于由位于氧化槽(10)内部且位于废水进水管(15)上方的曝气管(18)、固定安装在曝气管(18)上方且位于氧化槽(10)内部的填料支架(19)、均匀分布在填料支架(19)上方均匀分布生物填料(20)、位于氧化槽(10)底部固定安装有第一排污管(21)、位于氧化槽(10)上方且与絮凝槽(11)固定连接第一进水管(22)共同构成，所述絮凝槽(11)内设有絮凝装置，所述絮凝装置由固定安装在壳体(1)上方的搅拌电机(23)、与搅拌电机(23)旋转轴固定连接且位于絮凝槽(11)内的的搅拌轴(24)、固定安装在搅拌轴(24)上方的搅拌叶片(25)、固定安装在搅拌轴(24)下方的一组上搅拌叶片(26)、固定安装在搅拌轴(24)下方且位于上搅拌叶片(26)下方的一组下搅拌叶片(27)、一端与上搅拌叶片(26)固定连接另一端与下搅拌叶片(27)固定连接的伸缩弹簧(28)、位于壳体(1)上表面且位于絮凝槽(11)上方设有加药口(29)、位于絮凝槽(11)底部固定安装有第二排污管(30)、位于絮凝槽(1)下方且与过滤槽(12)固定连接第二进水管(31)共同构成，所述过滤槽(12)内设有过滤装置，所述过滤装置由位于过滤槽(12)内部的的粗过滤网支架(32)、位于粗过滤网支架(32)上均匀分布粗过滤网(33)、位于粗过滤网支架(32)上方设有精过滤网支架(34)、位于精过滤网支架(34)上均匀分布精过滤网(35)、位于精过滤网支架(34)上方设有吸附材料层(36)、均匀分布在吸附材料层(36)带有贵金属冷触媒的活性炭纤维(37)、位于过滤槽(12)上方且与消毒槽(13)固定连接第三进水管(38)共同构，所述消毒槽(13)内设有消毒装置，所述消毒装置由位于消毒槽(13)下方的旋转电机(39)、与旋转电机(39)旋转轴固定连接且位于消毒槽(13)内的的旋转轴(40)、位于消毒槽(13)上方的臭氧发生器(41)、与臭氧发生器(41)固定连接且位于消毒槽(13)内的臭氧管(42)、位于消毒槽底(13)部固定安装有第三排污管(43)、位于消毒槽(13)上方且与沉淀槽(14)固定连接第四进水管(44)共同构成，所述沉淀槽(14)内设有沉淀装置，所述壳体(1)右侧上方且与沉淀槽(14)固定连接有出水管(45)，所述出水管(45)由位于出水管(45)上固定安装控制阀二(46)、固定安装在废水进水管(45)上且位于控制阀二(46)一侧的流量计数器二(47)共同构成，所述壳体(1)外设有控制器(48)，所述控制器(48)分别与氧化装置、絮凝装置、过滤装置、消毒装置和沉淀装置电性连接。
2.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述沉淀装置由固定安装在沉淀槽(14)内部的且位于第四进水管(44)一侧的挡流板(49)、位于沉淀槽(14)部固定安装有第四排污管(50)、与沉淀槽(14)顶端固定连接的出水管(45)共同构成。
3.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述曝气管(18)与外部空气管道连接。
4.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述絮凝槽(11)上方加药口(29)可以通过向絮凝槽(11)投加一些药剂，通常为混凝剂及助凝剂，使水中难以沉淀的颗粒能互相聚合而形成胶体，然后与水体中的杂质结合形成更大的絮凝体。
5.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述万向轮(9)采用人造橡胶材料制成，为优质静音耐磨脚轮，无噪声、灵活、双轴承、不生锈，坚实耐用。
6.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述缓冲器(2)和减震弹簧(4)能够极大的增加缓冲性能，安全性能高，使壳体(1)在移动的过程中减少震动带来的损坏，达到了减震的效果。
7.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述壳体(1)可以通过底部减震万向轮装置可以对该装置进行移动，并且通过刹车片(9)可以对该装置进行固定。
8.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述控制阀一(16)和控制阀二(46)型号相同，所述流量计数器一(17)和流量计数器二(47)型号相同。
9.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述控制器(48)内设有PLC系统(51)，所述控制器(48)内设有功能按钮(52)和开关装置(53)。
10.根据权利要求1所述的一种可移动多级有效污水处理装置，其特征在于，所述控制器(48)上设有用电接口(54)，所述用电接口(54)与外部电源电性连接。
说明书
一种可移动多级有效污水处理装置
技术领域
本发明涉及水污染防治领域，特别是一种可移动多级有效污水处理装置。
背景技术
目前，工业生活用水的大幅度增加，使得废水排放量迅速增加，钢铁工业废水、食品工业废水、印刷废水、化工废水和生活废水是水体污染的主要污染源，特别是工业废水，大部分生产企业未经处理而直接将其排放，污染江河湖泊，使得水生动植物减少，饮用水质量下降，环境污染和生态平衡遭到破坏，水环境问题变得越来越严重，水质问题已经严重影响了我们人类的正常生活，现有的净化设备和装置对于许多污水的净化通常达不到预期效果或者根本不达标，不能满足现阶段对工业污水净化的需求，且大多数污水处理设备移动较困难。
发明内容
本发明的目的是为了解决上述问题，设计了一种可移动多级有效污水处理装置。
实现上述目的本发明的技术方案为，一种可移动多级有效污水处理装置，包括壳体，所述壳体呈矩形状，所述壳体底部设有减震万向轮装置，所述减震万向轮装置由位于壳体底部四周且与壳体底部固定连接的缓冲器、位于缓冲器底部且与缓冲器固定连接的万向轮支撑架、一端与壳体底部固定连接另一端与万向轮支撑架顶部固定连接且套装在缓冲器外部的的减震弹簧、位于万向轮支撑架下方且开在万向轮支撑架下方的圆形通孔、位于万向轮支撑架下方圆形通孔内且插装在万向轮支撑架下方圆形通孔内的螺栓、位于万向轮支撑架下方且通过螺栓固定连接的轴承、位于轴承外部且套装在轴承外部的万向轮、位于万向轮支撑架一侧的刹车片共同构成，所述壳体内部沿其长度依次设有氧化槽、絮凝槽、过滤槽、消毒槽和沉淀槽，所述壳体一侧下方且与氧化槽固定连接有废水进水管，所述废水进水管位于废水进水管上固定安装控制阀一、固定安装在废水进水管上且位于控制阀一一侧的流量计数器一共同构成，所述氧化槽内设有氧化装置，所述氧化装置由位于由位于氧化槽内部且位于废水进水管上方的曝气管、固定安装在曝气管上方且位于氧化槽内部的填料支架、均匀分布在填料支架上方均匀分布生物填料、位于氧化槽底部固定安装有第一排污管、位于氧化槽上方且与絮凝槽固定连接第一进水管共同构成，所述絮凝槽内设有絮凝装置，所述絮凝装置由固定安装在壳体上方的搅拌电机、与搅拌电机旋转轴固定连接且位于絮凝槽内的的搅拌轴、固定安装在搅拌轴上方的搅拌叶片、固定安装在搅拌轴下方的一组上搅拌叶片、固定安装在搅拌轴下方且位于上搅拌叶片下方的一组下搅拌叶片、一端与上搅拌叶片固定连接另一端与下搅拌叶片固定连接的伸缩弹簧、位于壳体上表面且位于絮凝槽上方设有加药口、位于絮凝槽底部固定安装有第二排污管、位于絮凝槽下方且与过滤槽固定连接第二进水管共同构成，所述过滤槽内设有过滤装置，所述过滤装置由位于过滤槽内部的的粗过滤网支架、位于粗过滤网支架上均匀分布粗过滤网、位于粗过滤网支架上方设有精过滤网支架、位于精过滤网支架上均匀分布精过滤网、位于精过滤网支架上方设有吸附材料层、均匀分布在吸附材料层带有贵金属冷触媒的活性炭纤维、位于过滤槽上方且与消毒槽固定连接第三进水管共同构，所述消毒槽内设有消毒装置，所述消毒装置由位于消毒槽下方的旋转电机、与旋转电机旋转轴固定连接且位于消毒槽内的的旋转轴、位于消毒槽上方的臭氧发生器、与臭氧发生器固定连接且位于消毒槽内的臭氧管、位于消毒槽底部固定安装有第三排污管、位于消毒槽上方且与沉淀槽固定连接第四进水管共同构成，所述沉淀槽内设有沉淀装置，所述壳体右侧上方且与沉淀槽固定连接有出水管，所述出水管由位于出水管上固定安装控制阀二、固定安装在废水进水管上且位于控制阀二一侧的流量计数器二共同构成，所述壳体外设有控制器，所述控制器分别与氧化装置、絮凝装置、过滤装置、消毒装置和沉淀装置电性连接。
所述沉淀装置由固定安装在沉淀槽内部的且位于第四进水管一侧的挡流板、位于沉淀槽部固定安装有第四排污管、与沉淀槽顶端固定连接的出水管共同构成。
所述曝气管与外部空气管道连接。
所述絮凝槽上方加药口可以通过向絮凝槽投加一些药剂，通常为混凝剂及助凝剂，使水中难以沉淀的颗粒能互相聚合而形成胶体，然后与水体中的杂质结合形成更大的絮凝体。
所述万向轮采用人造橡胶材料制成，为优质静音耐磨脚轮，无噪声、灵活、双轴承、不生锈，坚实耐用。
所述缓冲器和减震弹簧能够极大的增加缓冲性能，安全性能高，使壳体在移动的过程中减少震动带来的损坏，达到了减震的效果。
所述壳体可以通过底部减震万向轮装置可以对该装置进行移动，并且通过刹车片可以对该装置进行固定。
所述控制阀一和控制阀二型号相同，所述流量计数器一和流量计数器二型号相同。
所述控制器内设有PLC系统，所述控制器内设有功能按钮和开关装置。
所述控制器上设有用电接口，所述用电接口与外部电源电性连接。
利用本发明的技术方案制作的可移动多级有效污水处理装置，通过位于壳体底部的减震万向轮装置，方便移动和在移动的过程中减少震动带来的损坏，达到了减震的效果，通过对污水进行多级有效的净化处理，净化效率高，节能环保，适用范围广。
